基于霍尔传感器THSA的数字高斯计设计

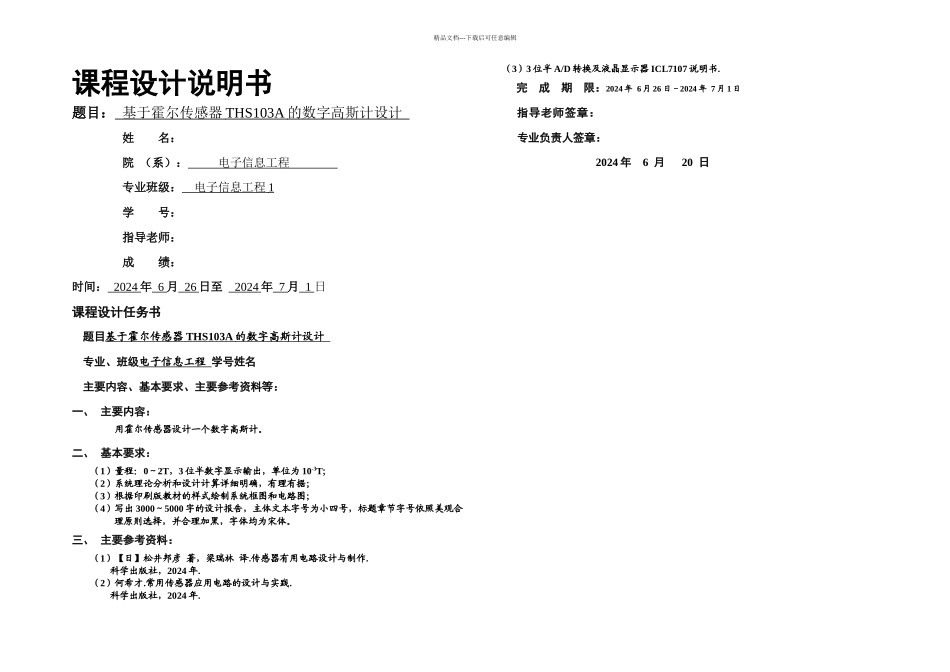

基于霍尔传感器THSA的数字高斯计设计_第1页
1/8

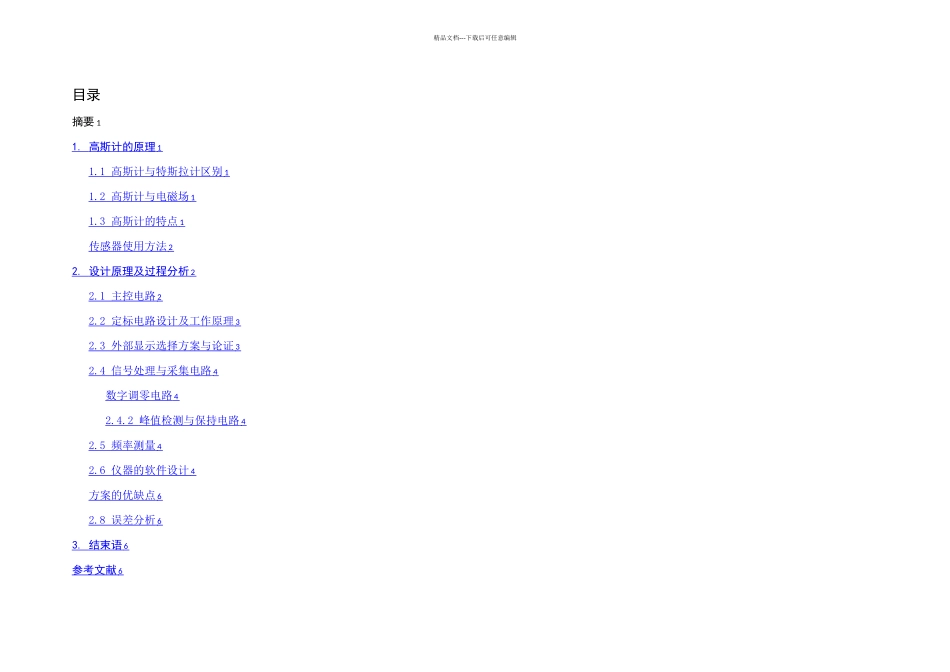

基于霍尔传感器THSA的数字高斯计设计_第2页
2/8

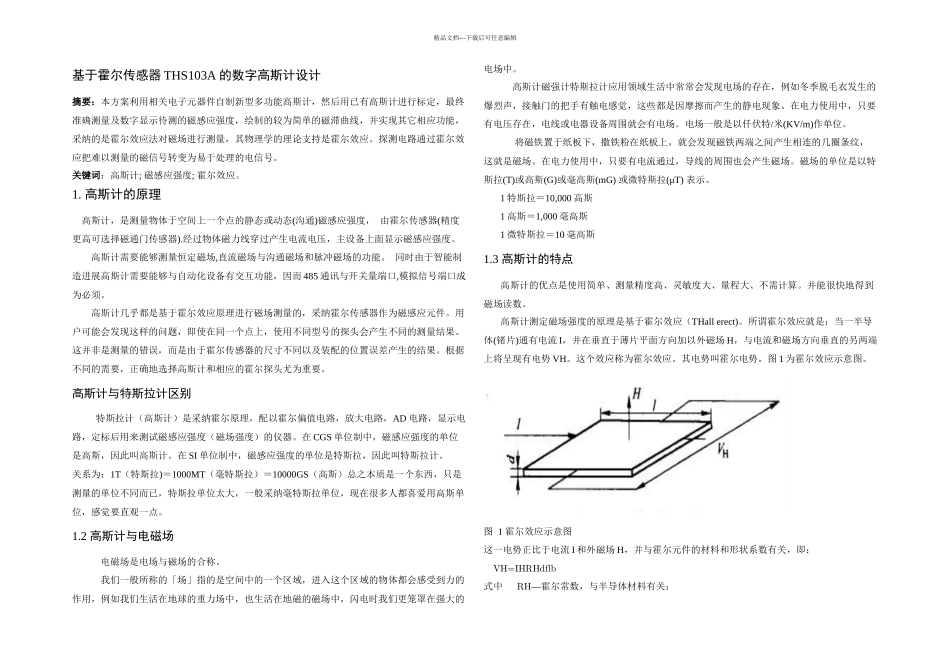

基于霍尔传感器THSA的数字高斯计设计_第3页
3/8
精品文档---下载后可任意编辑课程设计说明书题目: 基于霍尔传感器 THS103A 的数字高斯计设计 姓 名:院 (系): 电子信息工程 专业班级: 电子信息工程 1 学 号:指导老师:成 绩:时间: 2024 年 6 月 26 日至 2024 年 7 月 1 日课程设计任务书题目基于霍尔传感器 THS103A 的数字高斯计设计 专业、班级电子信息工程 学号姓名主要内容、基本要求、主要参考资料等:一、 主要内容:用霍尔传感器设计一个数字高斯计。二、 基本要求:(1)量程:0~2T,3 位半数字显示输出,单位为 10-3T;(2)系统理论分析和设计计算详细明确,有理有据;(3)根据印刷版教材的样式绘制系统框图和电路图;(4)写出 3000~5000 字的设计报告,主体文本字号为小四号,标题章节字号依照美观合理原则选择,并合理加黑,字体均为宋体。三、 主要参考资料:(1)【日】松井邦彦 著,梁瑞林 译.传感器有用电路设计与制作. 科学出版社,2024 年.(2)何希才.常用传感器应用电路的设计与实践. 科学出版社,2024 年.(3)3 位半 A/D 转换及液晶显示器 ICL7107 说明书.完 成 期 限:2024 年 6 月 26 日-2024 年 7 月 1 日指导老师签章:专业负责人签章:2024 年 6 月 20 日精品文档---下载后可任意编辑目录摘要 11. 高斯计的原理 1 1.1 高斯计与特斯拉计区别 1 1.2 高斯计与电磁场 1 1.3 高斯计的特点 1 传感器使用方法 2 2. 设计原理及过程分析 2 2.1 主控电路 2 2.2 定标电路设计及工作原理 3 2.3 外部显示选择方案与论证 3 2.4 信号处理与采集电路 4 数字调零电路 4 2.4.2 峰值检测与保持电路 4 2.5 频率测量 4 2.6 仪器的软件设计 4 方案的优缺点 6 2.8 误差分析 6 3. 结束语 6 参考文献 6 精品文档---下载后可任意编辑基于霍尔传感器 THS103A 的数字高斯计设计摘要:本方案利用相关电子元器件自制新型多功能高斯计,然后用已有高斯计进行标定,最终准确测量及数字显示待测的磁感应强度,绘制的较为简单的磁滞曲线,并实现其它相应功能,采纳的是霍尔效应法对磁场进行测量,其物理学的理论支持是霍尔效应。探测电路通过霍尔效应把难以测量的磁信号转变为易于处理的电信号。关键词:高斯计; 磁感应强度; 霍尔效应。1. 高斯计的原理 高斯计,是测量物体于空间上一个点的静态或动态(沟通)磁感应强度, 由霍尔传感器(精度更高可选择磁通门传...
