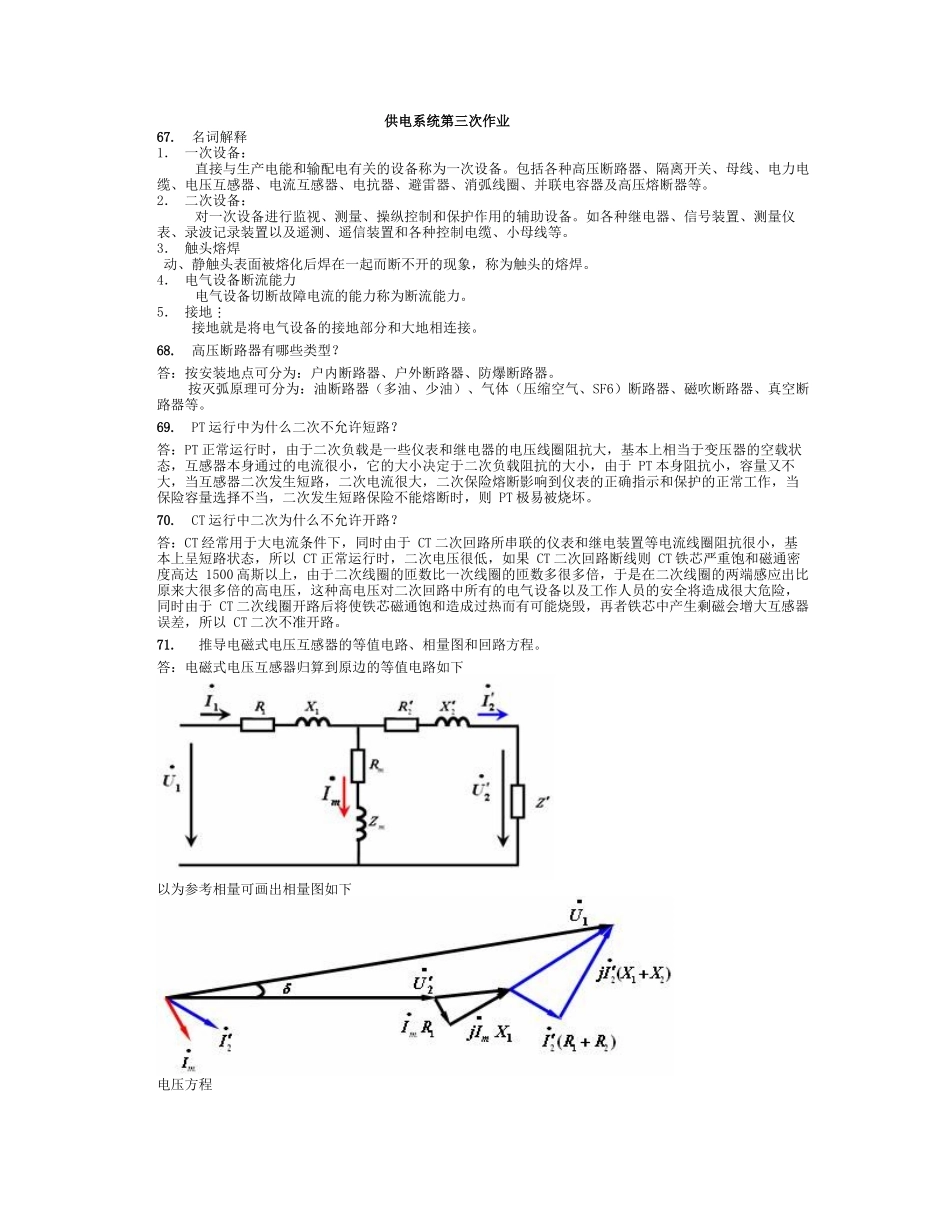

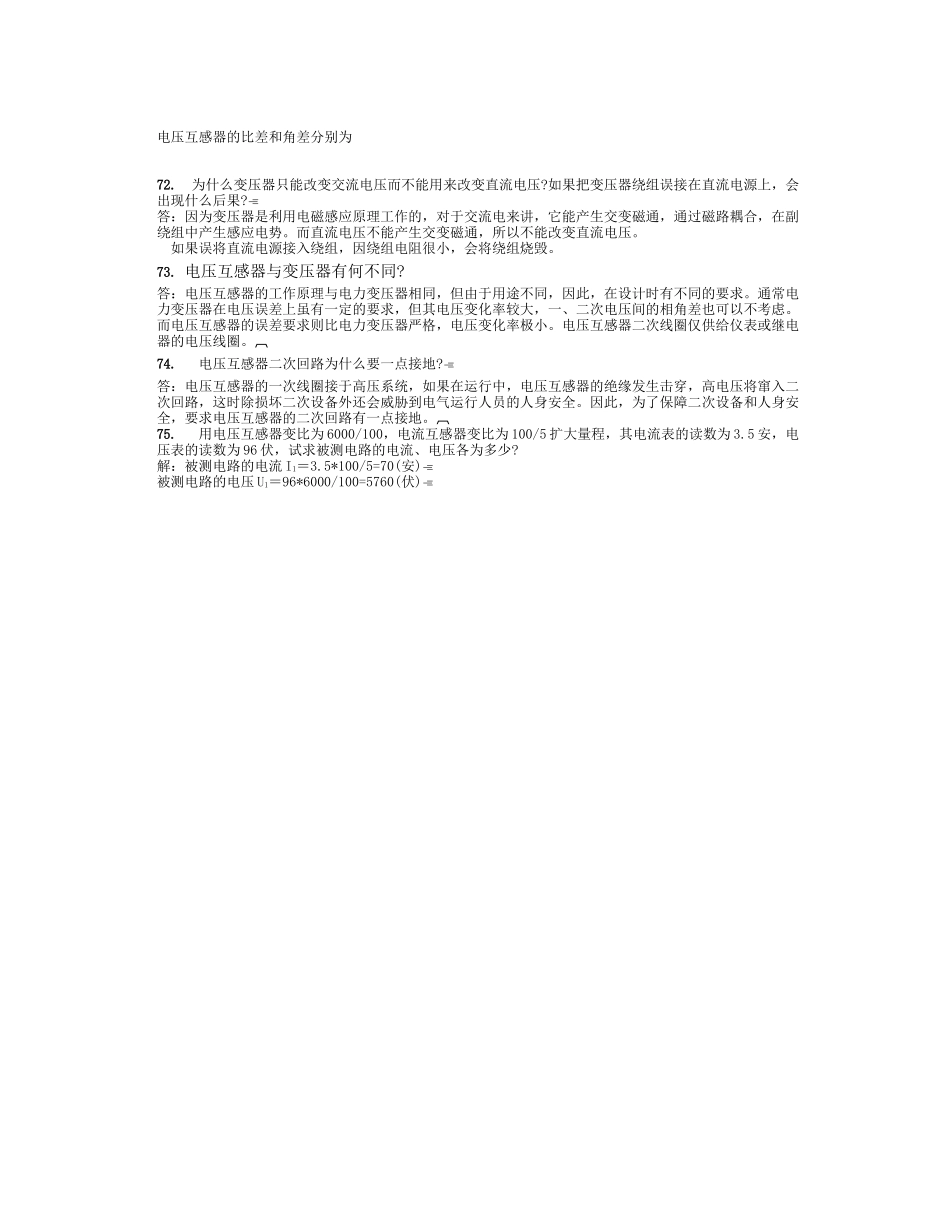

供电系统第三次作业67.名词解释1．一次设备：直接与生产电能和输配电有关的设备称为一次设备。包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。2．二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。3．触头熔焊动、静触头表面被熔化后焊在一起而断不开的现象，称为触头的熔焊。4．电气设备断流能力电气设备切断故障电流的能力称为断流能力。5．接地接地就是将电气设备的接地部分和大地相连接。68.高压断路器有哪些类型？答：按安装地点可分为：户内断路器、户外断路器、防爆断路器。按灭弧原理可分为：油断路器（多油、少油）、气体（压缩空气、SF6）断路器、磁吹断路器、真空断路器等。69.PT运行中为什么二次不允许短路？答：PT正常运行时，由于二次负载是一些仪表和继电器的电压线圈阻抗大，基本上相当于变压器的空载状态，互感器本身通过的电流很小，它的大小决定于二次负载阻抗的大小，由于PT本身阻抗小，容量又不大，当互感器二次发生短路，二次电流很大，二次保险熔断影响到仪表的正确指示和保护的正常工作，当保险容量选择不当，二次发生短路保险不能熔断时，则PT极易被烧坏。70.CT运行中二次为什么不允许开路？答：CT经常用于大电流条件下，同时由于CT二次回路所串联的仪表和继电装置等电流线圈阻抗很小，基本上呈短路状态，所以CT正常运行时，二次电压很低，如果CT二次回路断线则CT铁芯严重饱和磁通密度高达1500高斯以上，由于二次线圈的匝数比一次线圈的匝数多很多倍，于是在二次线圈的两端感应出比原来大很多倍的高电压，这种高电压对二次回路中所有的电气设备以及工作人员的安全将造成很大危险，同时由于CT二次线圈开路后将使铁芯磁通饱和造成过热而有可能烧毁，再者铁芯中产生剩磁会增大互感器误差，所以CT二次不准开路。71.推导电磁式电压互感器的等值电路、相量图和回路方程。答：电磁式电压互感器归算到原边的等值电路如下以为参考相量可画出相量图如下电压方程电压互感器的比差和角差分别为72.为什么变压器只能改变交流电压而不能用来改变直流电压?如果把变压器绕组误接在直流电源上，会出现什么后果?答：因为变压器是利用电磁感应原理工作的，对于交流电来讲，它能产生交变磁通，通过磁路耦合，在副绕组中产生感应电势。而直流电压不能产生交变磁通，所以不能改变直流电压。如果误将直流电源接入绕组，因绕组电阻很小，会将绕组烧毁。73.电压互感器与变压器有何不同?答：电压互感器的工作原理与电力变压器相同，但由于用途不同，因此，在设计时有不同的要求。通常电力变压器在电压误差上虽有一定的要求，但其电压变化率较大，一、二次电压间的相角差也可以不考虑。而电压互感器的误差要求则比电力变压器严格，电压变化率极小。电压互感器二次线圈仅供给仪表或继电器的电压线圈。74.电压互感器二次回路为什么要一点接地?答：电压互感器的一次线圈接于高压系统，如果在运行中，电压互感器的绝缘发生击穿，高电压将窜入二次回路，这时除损坏二次设备外还会威胁到电气运行人员的人身安全。因此，为了保障二次设备和人身安全，要求电压互感器的二次回路有一点接地。75.用电压互感器变比为6000/100，电流互感器变比为100/5扩大量程，其电流表的读数为3.5安，电压表的读数为96伏，试求被测电路的电流、电压各为多少?解：被测电路的电流I1＝3.5*100/5=70(安)被测电路的电压U1＝96*6000/100=5760(伏)
