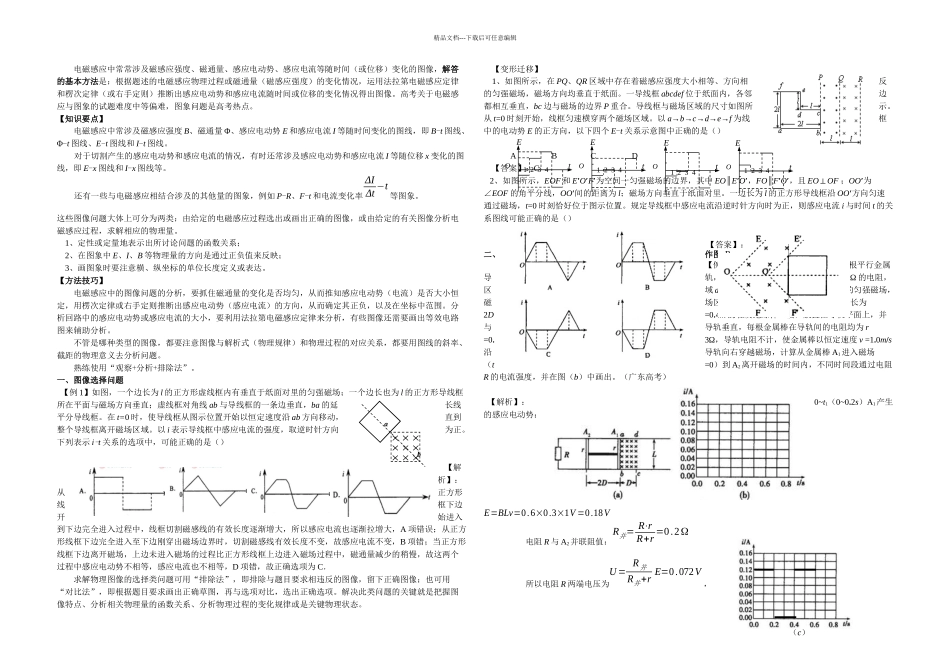

精品文档---下载后可任意编辑电磁感应中常常涉及磁感应强度、磁通量、感应电动势、感应电流等随时间（或位移）变化的图像，解答的基本方法是：根据题述的电磁感应物理过程或磁通量（磁感应强度）的变化情况，运用法拉第电磁感应定律和楞次定律（或右手定则）推断出感应电动势和感应电流随时间或位移的变化情况得出图像。高考关于电磁感应与图象的试题难度中等偏难，图象问题是高考热点。【知识要点】电磁感应中常涉及磁感应强度 B、磁通量 Φ、感应电动势 E 和感应电流 I 等随时间变化的图线，即 B-t 图线、Φ-t 图线、E-t 图线和 I-t 图线。对于切割产生的感应电动势和感应电流的情况，有时还常涉及感应电动势和感应电流 I 等随位移 x 变化的图线，即 E-x 图线和 I-x 图线等。还有一些与电磁感应相结合涉及的其他量的图象，例如 P-R、F-t 和电流变化率ΔIΔt −t等图象。这些图像问题大体上可分为两类：由给定的电磁感应过程选出或画出正确的图像，或由给定的有关图像分析电磁感应过程，求解相应的物理量。1、定性或定量地表示出所讨论问题的函数关系；2、在图象中 E、I、B 等物理量的方向是通过正负值来反映；3、画图象时要注意横、纵坐标的单位长度定义或表达。【方法技巧】电磁感应中的图像问题的分析，要抓住磁通量的变化是否均匀，从而推知感应电动势（电流）是否大小恒定，用楞次定律或右手定则推断出感应电动势（感应电流）的方向，从而确定其正负，以及在坐标中范围。分析回路中的感应电动势或感应电流的大小，要利用法拉第电磁感应定律来分析，有些图像还需要画出等效电路图来辅助分析。不管是哪种类型的图像，都要注意图像与解析式（物理规律）和物理过程的对应关系，都要用图线的斜率、截距的物理意义去分析问题。熟练使用“观察+分析+排除法”。一、图像选择问题【例 1】如图，一个边长为 l 的正方形虚线框内有垂直于纸面对里的匀强磁场；一个边长也为 l 的正方形导线框所在平面与磁场方向垂直；虚线框对角线 ab 与导线框的一条边垂直，ba 的延长线平分导线框。在 t=0 时，使导线框从图示位置开始以恒定速度沿 ab 方向移动，直到整个导线框离开磁场区域。以 i 表示导线框中感应电流的强度，取逆时针方向为正。下列表示 i-t 关系的选项中，可能正确的是（）【解析】：从正方形线框下边开始进入到下边完全进入过程中，线框切割磁感线的有效长度逐渐增大，所以感应电流也逐渐拉增大，A 项错误...
