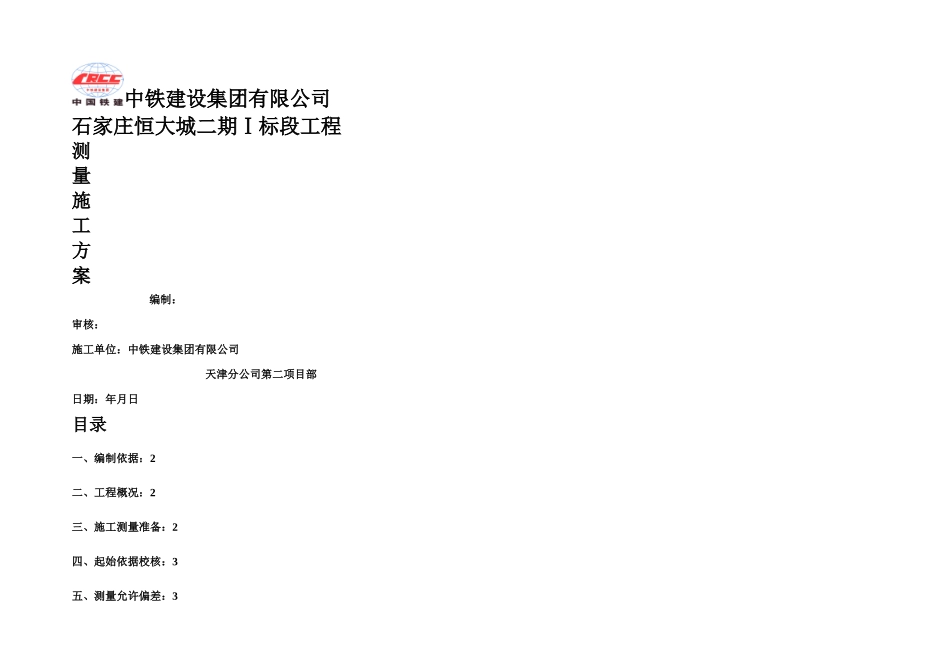

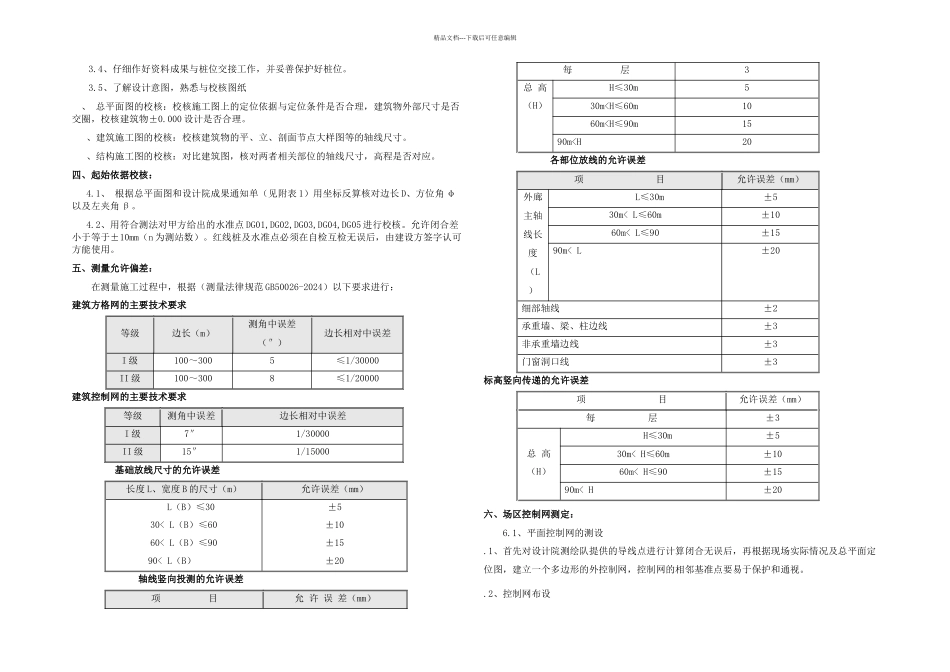

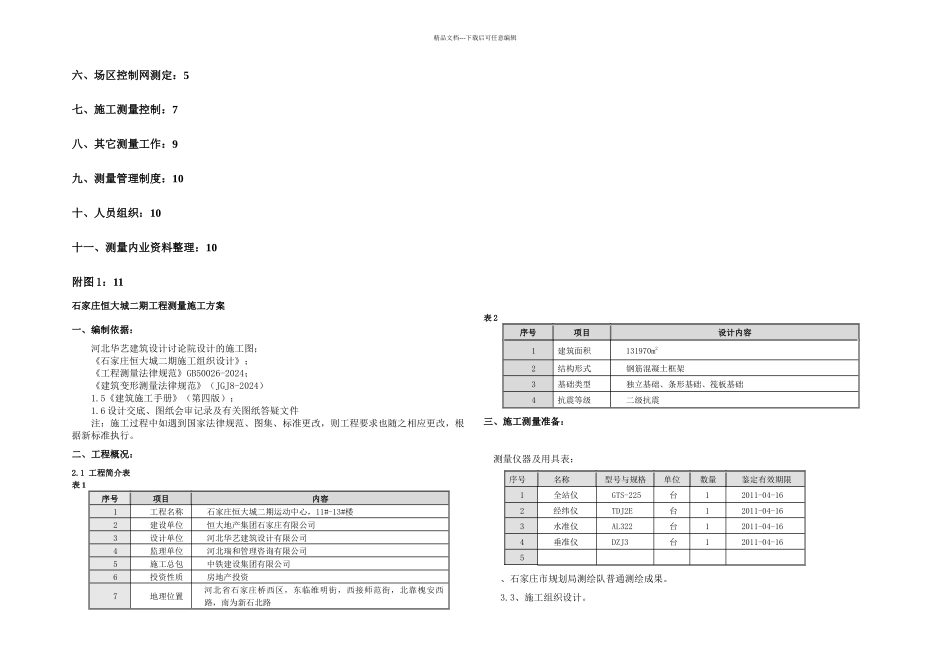

中铁建设集团有限公司石家庄恒大城二期Ⅰ标段工程测量施工方案编制:审核:施工单位:中铁建设集团有限公司天津分公司第二项目部日期:年月日目录一、编制依据:2二、工程概况:2三、施工测量准备:2四、起始依据校核:3五、测量允许偏差:3精品文档---下载后可任意编辑六、场区控制网测定:5七、施工测量控制:7八、其它测量工作:9九、测量管理制度:10十、人员组织:10十一、测量内业资料整理:10附图 1:11石家庄恒大城二期工程测量施工方案一、编制依据:河北华艺建筑设计讨论院设计的施工图;《石家庄恒大城二期施工组织设计》;《工程测量法律规范》GB50026-2024;《建筑变形测量法律规范》(JGJ8-2024)1.5《建筑施工手册》(第四版);1.6 设计交底、图纸会审记录及有关图纸答疑文件注:施工过程中如遇到国家法律规范、图集、标准更改,则工程要求也随之相应更改,根据新标准执行。二、工程概况:2.1 工程简介表表 1序号项目内容1工程名称石家庄恒大城二期运动中心,11#-13#楼2建设单位恒大地产集团石家庄有限公司3设计单位河北华艺建筑设计有限公司4监理单位河北瑞和管理咨询有限公司5施工总包中铁建设集团有限公司6投资性质房地产投资7地理位置河北省石家庄桥西区,东临维明街,西接师范街,北靠槐安西路,南为新石北路表 2序号项目设计内容1建筑面积131970m22结构形式钢筋混凝土框架3基础类型独立基础、条形基础、筏板基础4抗震等级二级抗震三、施工测量准备: 测量仪器及用具表:序号名称型号与规格单位数量鉴定有效期限1全站仪GTS-225台12011-04-162经纬仪TDJ2E台12011-04-163水准仪AL322台12011-04-164垂准仪DZJ3台12011-04-165、石家庄市规划局测绘队普通测绘成果。3.3、施工组织设计。精品文档---下载后可任意编辑3.4、仔细作好资料成果与桩位交接工作,并妥善保护好桩位。3.5、了解设计意图,熟悉与校核图纸、 总平面图的校核:校核施工图上的定位依据与定位条件是否合理,建筑物外部尺寸是否交圈,校核建筑物±0.000 设计是否合理。 、建筑施工图的校核:校核建筑物的平、立、剖面节点大样图等的轴线尺寸。 、结构施工图的校核:对比建筑图,核对两者相关部位的轴线尺寸,高程是否对应。四、起始依据校核: 4.1、 根据总平面图和设计院成果通知单(见附表 1)用坐标反算核对边长 D、方位角 φ以及左夹角 β。4.2、用符合测法对甲方给出的水准点 DG01,DG02,DG03,DG04,DG05 进行校核。允许闭合差小于等于±10mm...
