悬挑式卸料平台施工方案

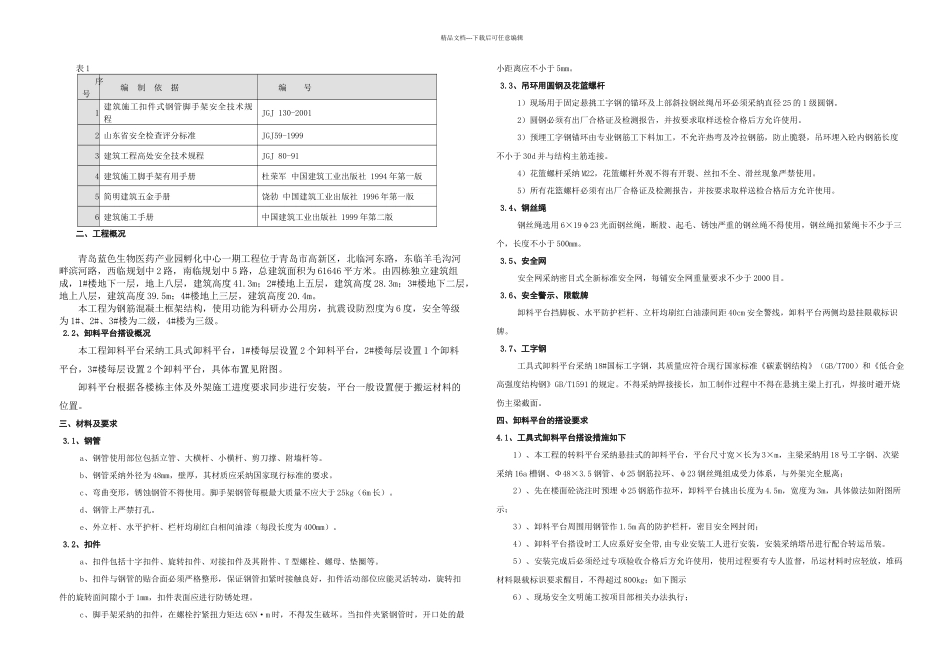

精品文档---下载后可任意编辑表 1序号编 制 依 据编 号1 建筑施工扣件式钢管脚手架安全技术规程JGJ 130-20012 山东省安全检查评分标准JGJ59-19993 建筑工程高处安全技术规程JGJ 80-914 建筑施工脚手架有用手册杜荣军 中国建筑工业出版社 1994 年第一版5 简明建筑五金手册饶勃 中国建筑工业出版社 1996 年第一版6 建筑施工手册中国建筑工业出版社 1999 年第二版二、工程概况青岛蓝色生物医药产业园孵化中心一期工程位于青岛市高新区，北临河东路，东临羊毛沟河畔滨河路，西临规划中 2 路，南临规划中 5 路，总建筑面积为 61646 平方米。由四栋独立建筑组成，1#楼地下一层，地上八层，建筑高度 41.3m；2#楼地上五层，建筑高度 28.3m；3#楼地下二层，地上八层，建筑高度 39.5m；4#楼地上三层，建筑高度 20.4m。本工程为钢筋混凝土框架结构，使用功能为科研办公用房，抗震设防烈度为 6 度，安全等级为 1#、2#、3#楼为二级，4#楼为三级。2.2、卸料平台搭设概况本工程卸料平台采纳工具式卸料平台，1#楼每层设置 2 个卸料平台，2#楼每层设置 1 个卸料平台，3#楼每层设置 2 个卸料平台，具体布置见附图。卸料平台根据各楼栋主体及外架施工进度要求同步进行安装，平台一般设置便于搬运材料的位置。三、材料及要求3.1、钢管a、钢管使用部位包括立管、大横杆、小横杆、剪刀撑、附墙杆等。b、钢管采纳外径为 48mm，壁厚，其材质应采纳国家现行标准的要求。c、弯曲变形，锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于 25kg（6m 长）。d、钢管上严禁打孔。e、外立杆、水平护杆、栏杆均刷红白相间油漆（每段长度为 400mm）。3.2、扣件a、扣件包括十字扣件、旋转扣件、对接扣件及其附件、T 型螺栓、螺母、垫圈等。b、扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于 1mm，扣件表面应进行防锈处理。c、脚手架采纳的扣件，在螺栓拧紧扭力矩达 65N·m 时，不得发生破坏。当扣件夹紧钢管时，开口处的最小距离应不小于 5mm。3.3、吊环用圆钢及花篮螺杆1）现场用于固定悬挑工字钢的锚环及上部斜拉钢丝绳吊环必须采纳直径 25 的 1 级圆钢。2）圆钢必须有出厂合格证及检测报告，并按要求取样送检合格后方允许使用。3）预埋工字钢锚环由专业钢筋工下料加工，不允许热弯及冷拉钢筋，防止脆裂，吊环埋入砼内钢筋长度不小于 30d 并与结构主筋连接。...
