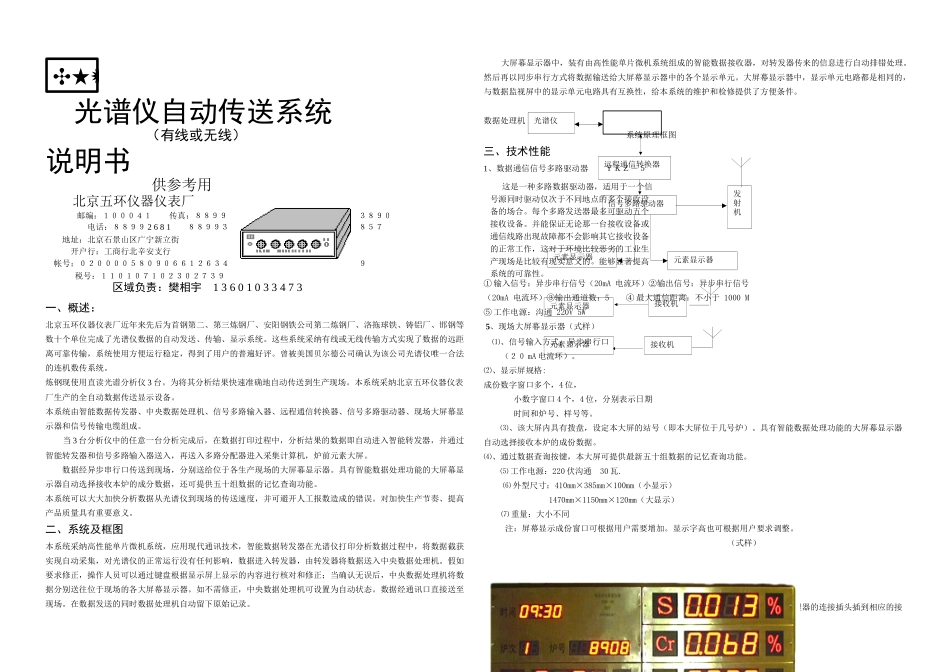

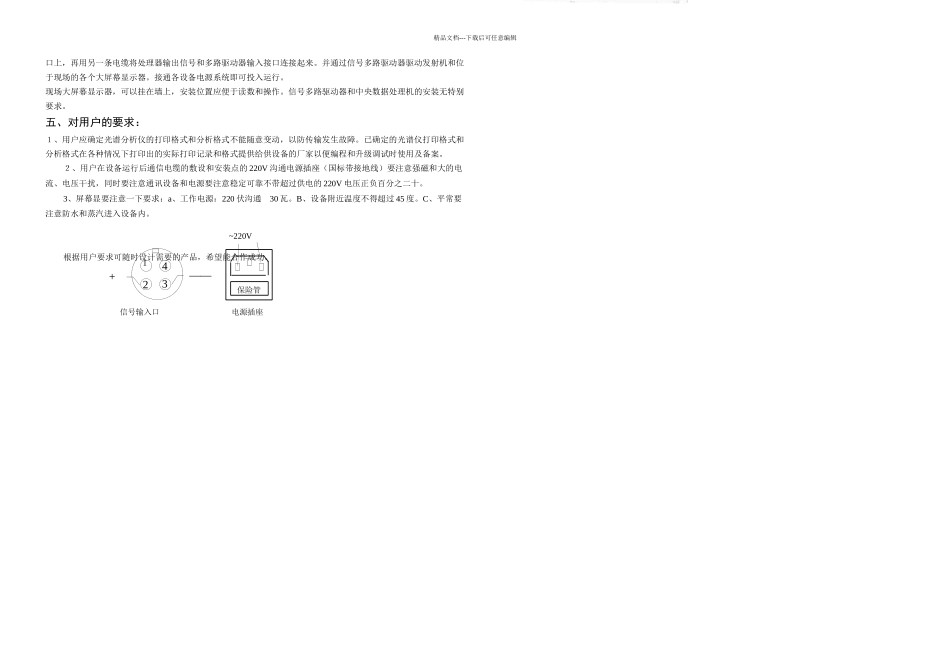

光谱仪远程通信转换器信号多路驱动器发射机元素显示器元素显示器接收机接收机元素显示器元素显示器光谱仪自动传送系统（有线或无线）说明书 供参考用北京五环仪器仪表厂 邮编：１０００４１ 传真：８８９９３８９０ 电话：８８９９ 2 6 8 1 ８８９９３８５７ 地址：北京石景山区广宁新立街 开户行：工商行北辛安支行 帐号：０２００００５８０９０６６１２６３４９ 税号：１１０１０７１０２３０２７３９区域负责：樊相宇 1 3 6 0 1 0 3 3 4 7 3一、概述：北京五环仪器仪表厂近年来先后为首钢第二、第三炼钢厂、安阳钢铁公司第二炼钢厂、洛拖球铁、铸铝厂、邯钢等数十个单位完成了光谱仪数据的自动发送、传输、显示系统。这些系统采纳有线或无线传输方式实现了数据的远距离可靠传输，系统使用方便运行稳定，得到了用户的普遍好评。曾被美国贝尔德公司确认为该公司光谱仪唯一合法的连机数传系统。炼钢现使用直读光谱分析仪 3 台。为将其分析结果快速准确地自动传送到生产现场。本系统采纳北京五环仪器仪表厂生产的全自动数据传送显示设备。本系统由智能数据传发器、中央数据处理机、信号多路输入器、远程通信转换器、信号多路驱动器、现场大屏幕显示器和信号传输电缆组成。当 3 台分析仪中的任意一台分析完成后，在数据打印过程中，分析结果的数据即自动进入智能转发器，并通过智能转发器和信号多路输入器送入，再送入多路分配器进入采集计算机，炉前元素大屏。数据经异步串行口传送到现场，分别送给位于各生产现场的大屏幕显示器。具有智能数据处理功能的大屏幕显示器自动选择接收本炉的成分数据，还可提供五十组数据的记忆查询功能。本系统可以大大加快分析数据从光谱仪到现场的传送速度，并可避开人工报数造成的错误。对加快生产节奏、提高产品质量具有重要意义。二、系统及框图本系统采纳高性能单片微机系统，应用现代通讯技术，智能数据转发器在光谱仪打印分析数据过程中，将数据截获实现自动采集，对光谱仪的正常运行没有任何影响，数据进入转发器，由转发器将数据送入中央数据处理机。假如要求修正，操作人员可以通过键盘根据显示屏上显示的内容进行核对和修正；当确认无误后，中央数据处理机将数据分别送往位于现场的各大屏幕显示器。如不需修正，中央数据处理机可设置为自动状态。数据经通讯口直接送至现场。在数据发送的同时数据处理机自动留下原始记录。大屏幕显示器中，装有由高性能单片微机系统组成的智能...
