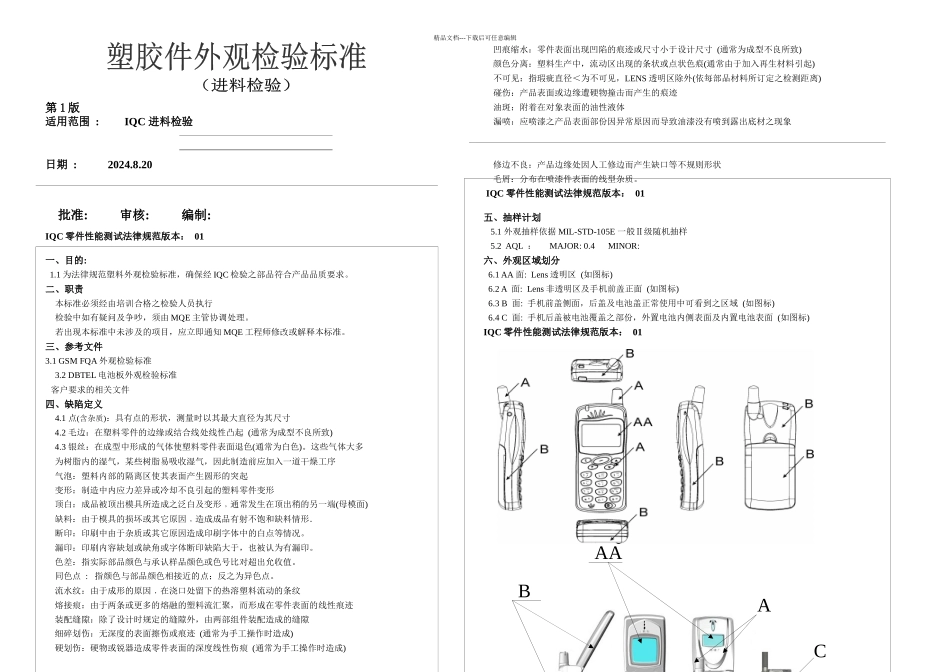

AABAC精品文档---下载后可任意编辑第 1 版适用范围 : IQC 进料检验日期 : 2024
20批准: 审核: 编制: IQC 零件性能测试法律规范版本： 01一、目的: 1
1 为法律规范塑料外观检验标准，确保经 IQC 检验之部品符合产品品质要求
二、职责本标准必须经由培训合格之检验人员执行检验中如有疑问及争吵，须由 MQE 主管协调处理
若出现本标准中未涉及的项目，应立即通知 MQE 工程师修改或解释本标准
三、参考文件3
1 GSM FQA 外观检验标准3
2 DBTEL 电池板外观检验标准客户要求的相关文件四、缺陷定义4
1 点(含杂质)：具有点的形状，测量时以其最大直径为其尺寸4
2 毛边：在塑料零件的边缘或结合线处线性凸起 (通常为成型不良所致)4
3 银丝：在成型中形成的气体使塑料零件表面退色(通常为白色)
这些气体大多为树脂内的湿气，某些树脂易吸收湿气，因此制造前应加入一道干燥工序气泡：塑料内部的隔离区使其表面产生圆形的突起变形：制造中内应力差异或冷却不良引起的塑料零件变形顶白：成品被顶出模具所造成之泛白及变形﹐通常发生在顶出稍的另一端(母模面)缺料：由于模具的损坏或其它原因﹐造成成品有射不饱和缺料情形．断印：印刷中由于杂质或其它原因造成印刷字体中的白点等情况
漏印：印刷内容缺划或缺角或字体断印缺陷大于，也被认为有漏印
色差：指实际部品颜色与承认样品颜色或色号比对超出允收值
同色点 : 指颜色与部品颜色相接近的点；反之为异色点
流水纹：由于成形的原因﹐在浇口处留下的热溶塑料流动的条纹熔接痕：由于两条或更多的熔融的塑料流汇聚，而形成在零件表面的线性痕迹装配缝隙：除了设计时规定的缝隙外，由两部组件装配造成的缝隙细碎划伤：无深度的表面擦伤或痕迹 (通常为手工操作时造成)硬划伤：硬物或锐器造成零件表面的深度线性伤痕 (通常为手工操作时造成)凹痕缩水：零
