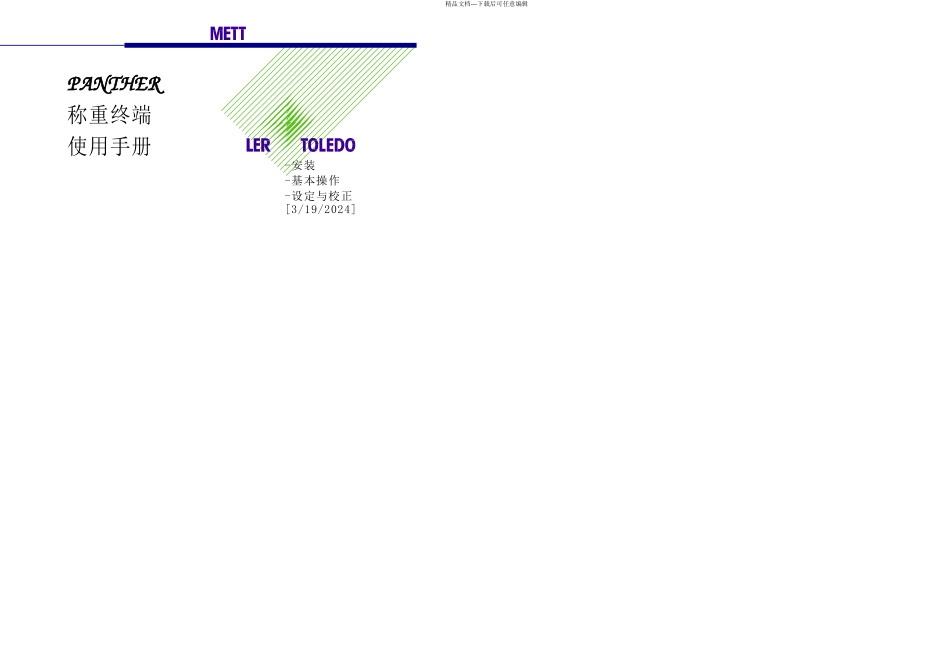

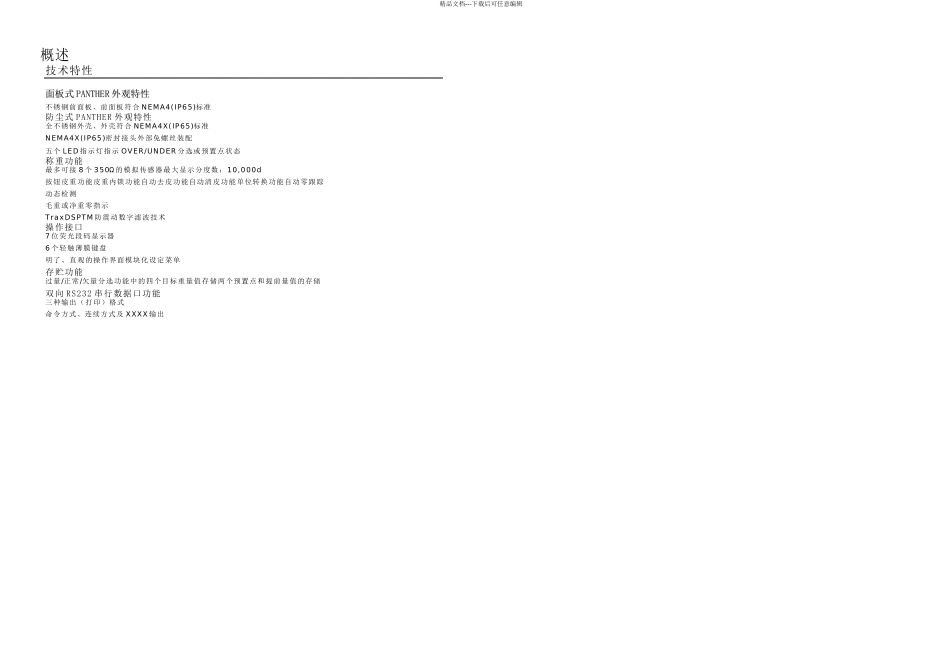

精品文档---下载后可任意编辑PANTHER称重终端使用手册-安装-基本操作-设定与校正[3/19/2024]精品文档---下载后可任意编辑概述技术特性面板式面板式 PANTHERPANTHER 外观特性外观特性不锈钢前面板、前面板符合 NEMA4(IP65)标准防尘式 PANTHER 外观特性全不锈钢外壳、外壳符合 NEMA4X(IP65)标准NEMA4X(IP65)密封接头外部免螺丝装配五个 LED 指示灯指示 OVER/UNDER 分选或预置点状态称重功能最多可接 8 个 350Ω 的模拟传感器最大显示分度数：10,000d按钮皮重功能皮重内锁功能自动去皮功能自动清皮功能单位转换功能自动零跟踪动态检测毛重或净重零指示TraxDSPTM 防震动数字滤波技术操作接口7 位荧光段码显示器6 个轻触薄膜键盘明了、直观的操作界面模块化设定菜单存贮功能过量/正常/欠量分选功能中的四个目标重量值存储两个预置点和提前量值的存储双向 RS232 串行数据口功能三种输出（打印）格式命令方式、连续方式及 XXXX 输出精品文档---下载后可任意编辑键盘打印命令串行口单 ASCII 字符输入控制的打印命令自动打印功能打印内锁功能连续数据输出并行输入/输出口功能一个输入点：可设置为打印，去皮，清零，单位转换命令。三个输出点：两个预置点，一个零允差，基本型 PANTHER 为 TTL 接口。选购件特性模拟输出选件：提供 16 位数模转换输出，可输出 4－20mA，0∼10VDC 输出固态继电器输出接口板：扩充 PANTHER 预置点输出口的负载能力至 28－240VAC/3A兼容 Allen-BrabdleyPLC 的 RemoteI/O 总线接口兼容 SiemensPLC 的 PROFIBUS-DP 工业现场总线接口兼容 ModiconPLC 的 ModBusPlus（MB+）工业现场总线接口选件。光电接口选件(OC 门输出)：扩充 PANTHER 预置点输出口的负载能力至 12－30VDCPANTHER 电气接口PANTHER 需要有良好的接地线；PANTHER 不可与电机，继电器或加热器等易产生电源噪声的设备共用一个电源。基本型 PANTHER 有一个输入和三个输出信号。每个输出点的吸入电流最大为 20mA。称重终端供外部使用为+5VDC 电源，其最大输出电流为 15mA。PANTHER 的输入信号可设置为去皮、打印、清零、单位转换等功能。输出为预置点和零允差。PANTHER 的 COM1 口为 RS－232。串行口可以发送称重数据，也可以接收单个 ASCII 字符命令。控制板上的接线端子可以连接 23∼16 号导线。温度和湿度PANTHER 的工作温度范围为-10°C∼45°C，湿度为 10％∼95％，不冷凝。PANTHER 的存贮温...
