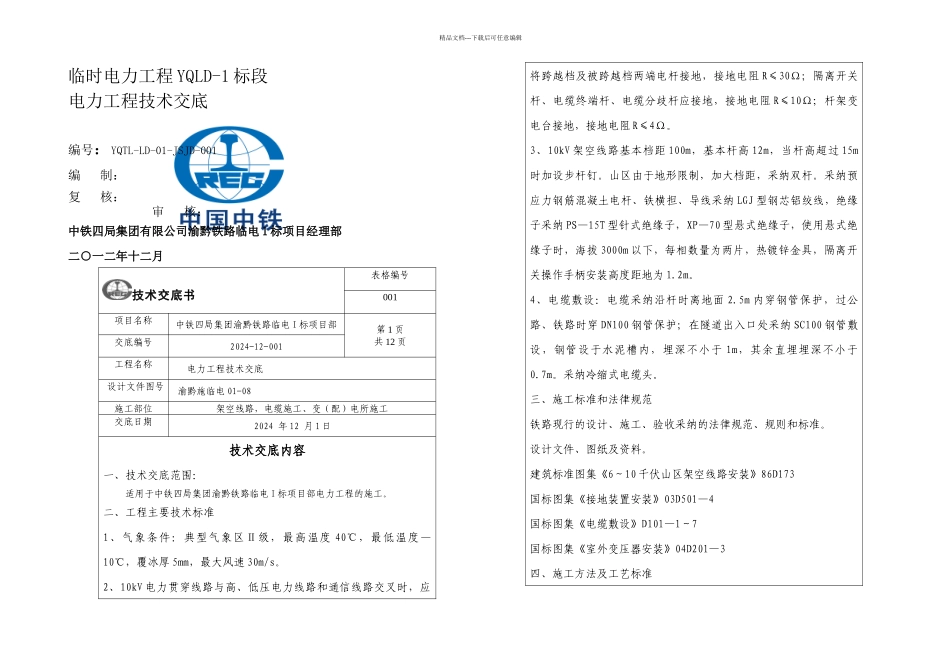

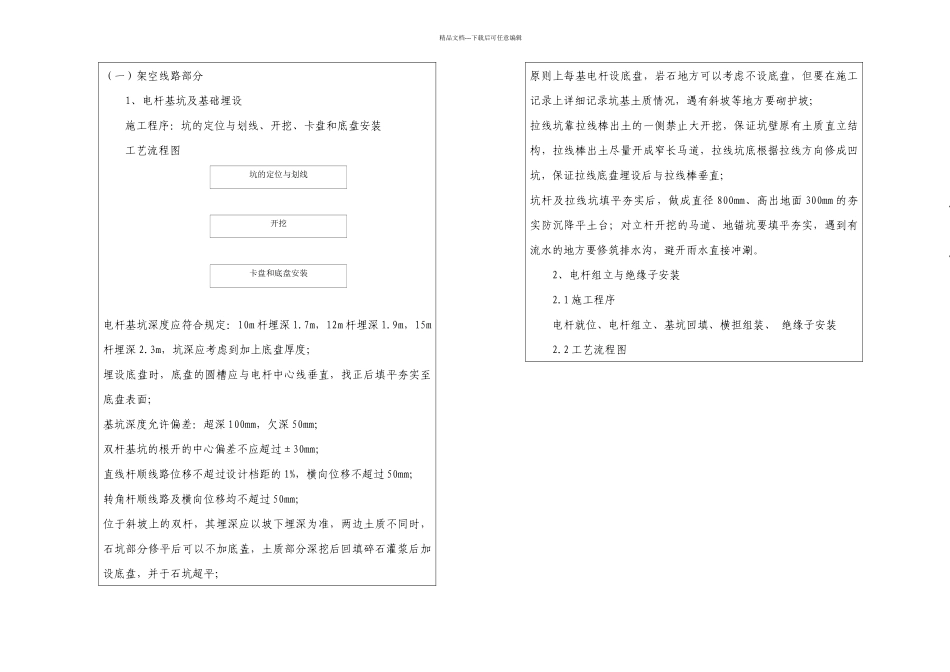

精品文档---下载后可任意编辑临时电力工程 YQLD-1 标段电力工程技术交底编号：YQTL-LD-01-JSJD-001编 制：复 核：审 核：中铁四局集团有限公司渝黔铁路临电 1 标项目经理部二○一二年十二月技术交底书表格编号001项目名称中铁四局集团渝黔铁路临电 I 标项目部第 1 页共 12 页交底编号2024-12-001工程名称 电力工程技术交底设计文件图号 渝黔施临电 01-08施工部位架空线路，电缆施工、变（配）电所施工交底日期2024 年 12 月 1 日技术交底内容一、技术交底范围：适用于中铁四局集团渝黔铁路临电 I 标项目部电力工程的施工。二、工程主要技术标准1、气象条件：典型气象区Ⅱ级，最高温度 40℃，最低温度—10℃，覆冰厚 5mm，最大风速 30m/s。2、10kV 电力贯穿线路与高、低压电力线路和通信线路交叉时，应将跨越档及被跨越档两端电杆接地，接地电阻 R≤30Ω；隔离开关杆、电缆终端杆、电缆分歧杆应接地，接地电阻 R≤10Ω；杆架变电台接地，接地电阻 R≤4Ω。3、10kV 架空线路基本档距 100m，基本杆高 12m，当杆高超过 15m时加设步杆钉。山区由于地形限制，加大档距，采纳双杆。采纳预应力钢筋混凝土电杆、铁横担、导线采纳 LGJ 型钢芯铝绞线，绝缘子采纳 PS—15T 型针式绝缘子，XP—70 型悬式绝缘子，使用悬式绝缘子时，海拔 3000m 以下，每相数量为两片，热镀锌金具，隔离开关操作手柄安装高度距地为 1.2m。4、电缆敷设：电缆采纳沿杆时离地面 2.5m 内穿钢管保护，过公路、铁路时穿 DN100 钢管保护；在隧道出入口处采纳 SC100 钢管敷设，钢管设于水泥槽内，埋深不小于 1m，其余直埋埋深不小于0.7m。采纳冷缩式电缆头。三、施工标准和法律规范铁路现行的设计、施工、验收采纳的法律规范、规则和标准。设计文件、图纸及资料。建筑标准图集《6～10 千伏山区架空线路安装》86D173国标图集《接地装置安装》03D501—4国标图集《电缆敷设》D101—1～7国标图集《室外变压器安装》04D201—3四、施工方法及工艺标准精品文档---下载后可任意编辑（一）架空线路部分1、电杆基坑及基础埋设施工程序：坑的定位与划线、开挖、卡盘和底盘安装工艺流程图电杆基坑深度应符合规定：10m 杆埋深 1.7m，12m 杆埋深 1.9m，15m杆埋深 2.3m，坑深应考虑到加上底盘厚度；埋设底盘时，底盘的圆槽应与电杆中心线垂直，找正后填平夯实至底盘表面；基坑深度允许偏差：超深 100mm，欠深 50mm；双杆基坑的根开的中心偏差不...
