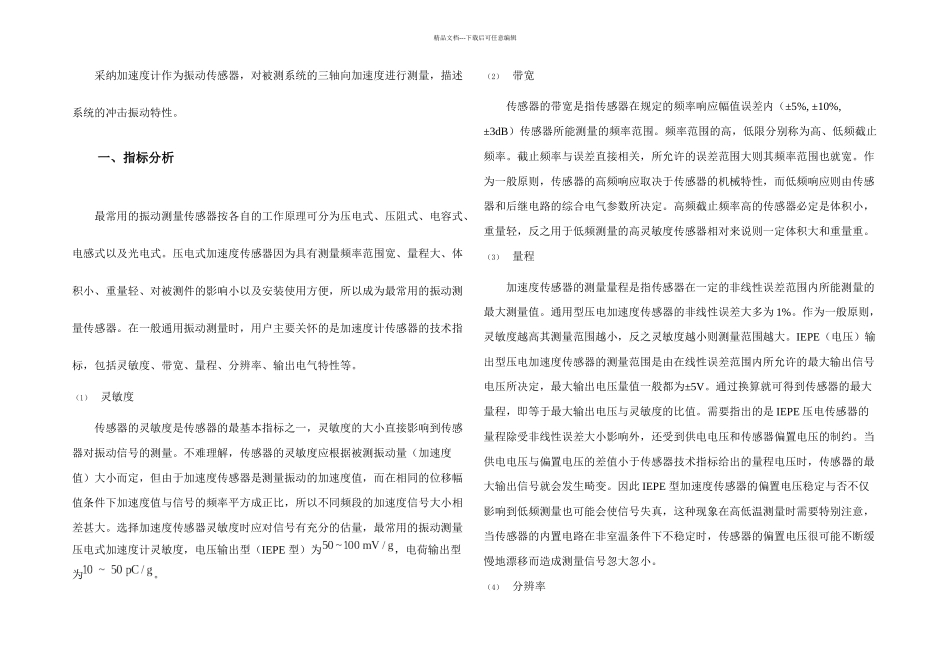

精品文档---下载后可任意编辑采纳加速度计作为振动传感器，对被测系统的三轴向加速度进行测量，描述系统的冲击振动特性。一、指标分析最常用的振动测量传感器按各自的工作原理可分为压电式、压阻式、电容式、电感式以及光电式。压电式加速度传感器因为具有测量频率范围宽、量程大、体积小、重量轻、对被测件的影响小以及安装使用方便，所以成为最常用的振动测量传感器。在一般通用振动测量时，用户主要关怀的是加速度计传感器的技术指标，包括灵敏度、带宽、量程、分辨率、输出电气特性等。（1） 灵敏度传感器的灵敏度是传感器的最基本指标之一，灵敏度的大小直接影响到传感器对振动信号的测量。不难理解，传感器的灵敏度应根据被测振动量（加速度值）大小而定，但由于加速度传感器是测量振动的加速度值，而在相同的位移幅值条件下加速度值与信号的频率平方成正比，所以不同频段的加速度信号大小相差甚大。选择加速度传感器灵敏度时应对信号有充分的估量，最常用的振动测量压电式加速度计灵敏度，电压输出型（IEPE 型）为，电荷输出型为。（2） 带宽传感器的带宽是指传感器在规定的频率响应幅值误差内（±5%, ±10%, ±3dB）传感器所能测量的频率范围。频率范围的高，低限分别称为高、低频截止频率。截止频率与误差直接相关，所允许的误差范围大则其频率范围也就宽。作为一般原则，传感器的高频响应取决于传感器的机械特性，而低频响应则由传感器和后继电路的综合电气参数所决定。高频截止频率高的传感器必定是体积小，重量轻，反之用于低频测量的高灵敏度传感器相对来说则一定体积大和重量重。（3） 量程加速度传感器的测量量程是指传感器在一定的非线性误差范围内所能测量的最大测量值。通用型压电加速度传感器的非线性误差大多为 1%。作为一般原则，灵敏度越高其测量范围越小，反之灵敏度越小则测量范围越大。IEPE（电压）输出型压电加速度传感器的测量范围是由在线性误差范围内所允许的最大输出信号电压所决定，最大输出电压量值一般都为±5V。通过换算就可得到传感器的最大量程，即等于最大输出电压与灵敏度的比值。需要指出的是 IEPE 压电传感器的量程除受非线性误差大小影响外，还受到供电电压和传感器偏置电压的制约。当供电电压与偏置电压的差值小于传感器技术指标给出的量程电压时，传感器的最大输出信号就会发生畸变。因此 IEPE 型加速度传感器的偏置电压稳定与否不仅影响到低频测量也可能会使信号失真，这种现象在高低温测...
