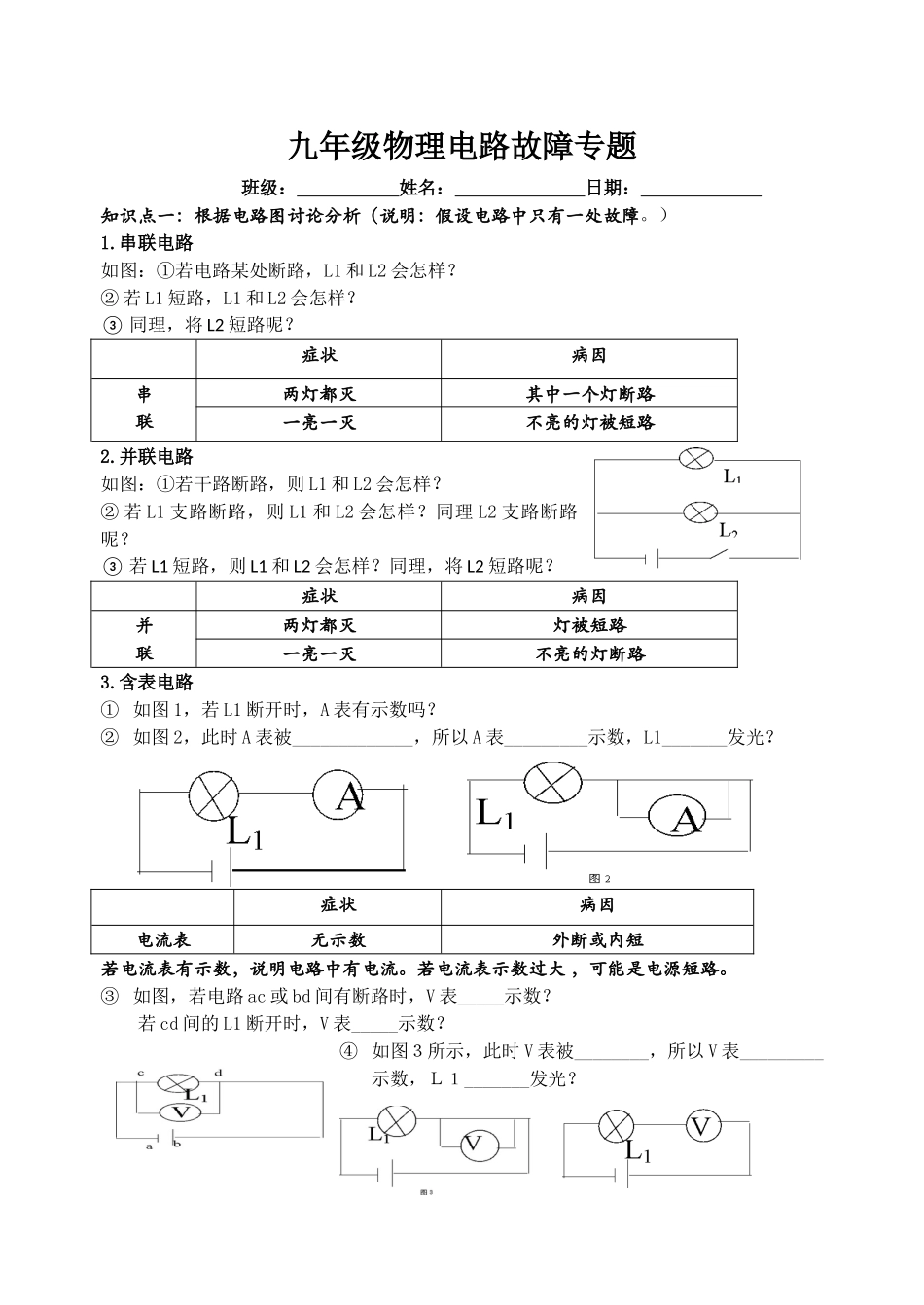

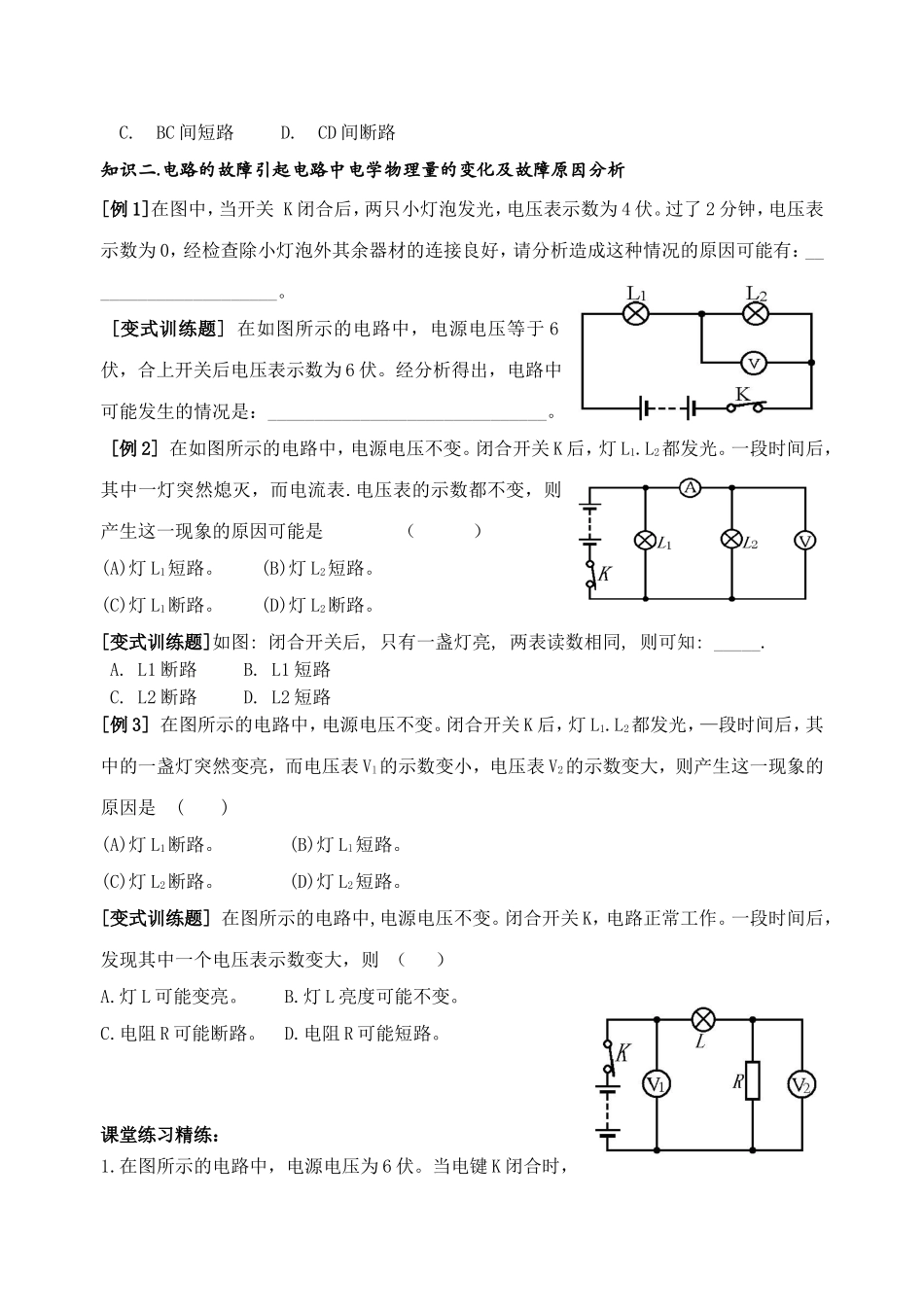

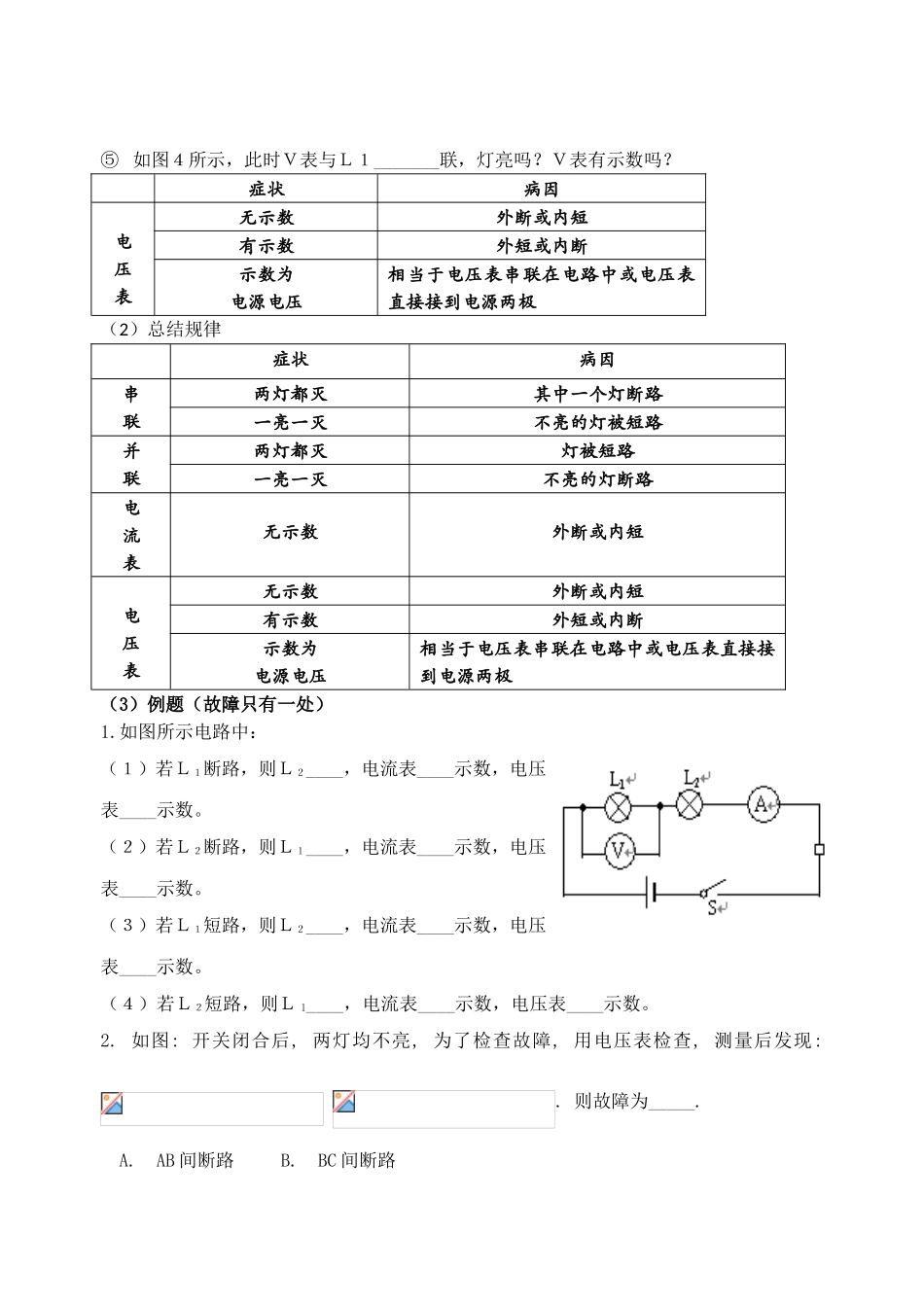

九年级物理电路故障专题班级：姓名：日期：知识点一：根据电路图讨论分析（说明：假设电路中只有一处故障。）1.串联电路如图：①若电路某处断路，L1和L2会怎样？②若L1短路，L1和L2会怎样？③同理，将L2短路呢？症状病因串联两灯都灭其中一个灯断路一亮一灭不亮的灯被短路2.并联电路如图：①若干路断路，则L1和L2会怎样？②若L1支路断路，则L1和L2会怎样？同理L2支路断路呢？③若L1短路，则L1和L2会怎样？同理，将L2短路呢？症状病因并联两灯都灭灯被短路一亮一灭不亮的灯断路3.含表电路①如图1，若L1断开时，A表有示数吗？②如图2，此时A表被_____________，所以A表_________示数，L1_______发光？症状病因电流表无示数外断或内短若电流表有示数，说明电路中有电流。若电流表示数过大，可能是电源短路。③如图，若电路ac或bd间有断路时，V表_____示数？若cd间的L1断开时，V表_____示数？④如图３所示，此时V表被________，所以V表_________示数，Ｌ１_______发光？⑤如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？症状病因电压表无示数外断或内短有示数外短或内断示数为电源电压相当于电压表串联在电路中或电压表直接接到电源两极（2）总结规律症状病因串联两灯都灭其中一个灯断路一亮一灭不亮的灯被短路并联两灯都灭灯被短路一亮一灭不亮的灯断路电流表无示数外断或内短电压表无示数外断或内短有示数外短或内断示数为电源电压相当于电压表串联在电路中或电压表直接接到电源两极（3）例题（故障只有一处）1.如图所示电路中：（１）若Ｌ１断路，则Ｌ２____，电流表____示数，电压表____示数。（２）若Ｌ２断路，则Ｌ１____，电流表____示数，电压表____示数。（３）若Ｌ１短路，则Ｌ２____，电流表____示数，电压表____示数。（４）若Ｌ２短路，则Ｌ1____，电流表____示数，电压表____示数。2.如图:开关闭合后,两灯均不亮,为了检查故障,用电压表检查,测量后发现:.则故障为_____.A.AB间断路B.BC间断路C.BC间短路D.CD间断路知识二.电路的故障引起电路中电学物理量的变化及故障原因分析[例1]在图中，当开关K闭合后，两只小灯泡发光，电压表示数为4伏。过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。[变式训练题]在如图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。经分析得出，电路中可能发生的情况是：______________________________。[例2]在如图所示的电路中，电源电压不变。闭合开关K后，灯L1.L2都发光。一段时间后，其中一灯突然熄灭，而电流表.电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。[变式训练题]如图:闭合开关后,只有一盏灯亮,两表读数相同,则可知:_____.A.L1断路B.L1短路C.L2断路D.L2短路[例3]在图所示的电路中，电源电压不变。闭合开关K后，灯L1.L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是()(A)灯L1断路。(B)灯Ll短路。(C)灯L2断路。(D)灯L2短路。[变式训练题]在图所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）A.灯L可能变亮。B.灯L亮度可能不变。C.电阻R可能断路。D.电阻R可能短路。课堂练习精练：1.在图所示的电路中，电源电压为6伏。当电键K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。产生这一现象的原因可能是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路2.在图所示的电路中，当开关K闭合时，灯L1.L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断()A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路3.如图:开关闭合后,发现电压表的指针不动,不可能出现的故障是（）.A.L1灯丝断了B.L2灯丝断了C.L2短路D.电压表出现断路4.如图:开关闭合后两灯均不亮,电流表无示数,电压表示数约等于电源电压,则下列说法正确的是（）A.电压表断路B.电流表断路C.灯L1断路D.灯L2...
