控制台的安装与维护

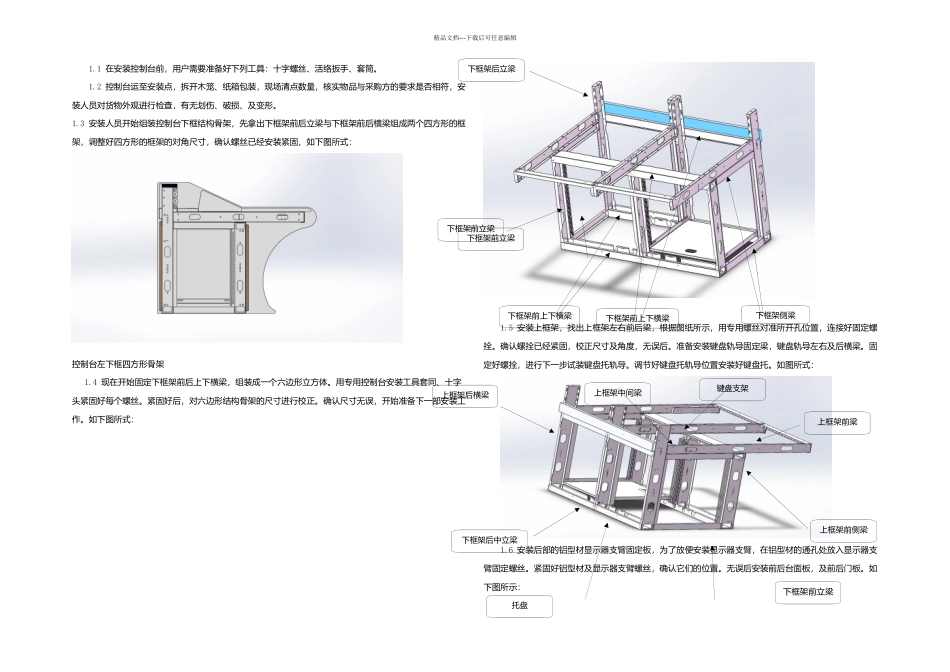

精品文档---下载后可任意编辑1.1 在安装控制台前，用户需要准备好下列工具：十字螺丝、活络扳手、套筒。1.2 控制台运至安装点，拆开木笼、纸箱包装，现场清点数量，核实物品与采购方的要求是否相符，安装人员对货物外观进行检查，有无划伤、破损、及变形。1.3 安装人员开始组装控制台下框结构骨架，先拿出下框架前后立梁与下框架前后横梁组成两个四方形的框架，调整好四方形的框架的对角尺寸，确认螺丝已经安装紧固，如下图所式：控制台左下框四方形骨架 1.4 现在开始固定下框架前后上下横梁，组装成一个六边形立方体。用专用控制台安装工具套同、十字头紧固好每个螺丝。紧固好后，对六边形结构骨架的尺寸进行校正。确认尺寸无误，开始准备下一部安装工作。如下图所式：1.5 安装上框架，找出上框架左右前后梁，根据图纸所示，用专用螺丝对准所开孔位置，连接好固定螺拴。确认螺拴已经紧固，校正尺寸及角度，无误后。准备安装键盘轨导固定梁，键盘轨导左右及后横梁。固定好螺拴，进行下一步试装键盘托轨导。调节好键盘托轨导位置安装好键盘托。如图所式：1.6 安装后部的铝型材显示器支臂固定板，为了放便安装显示器支臂，在铝型材的通孔处放入显示器支臂固定螺丝。紧固好铝型材及显示器支臂螺丝，确认它们的位置。无误后安装前后台面板，及前后门板。如下图所示：下框架前立梁下框架前上下横梁下框架前立梁下框架后立梁下框架前上下横梁下框架侧梁上框架前梁上框架前侧梁上框架后横梁下框架后中立梁托盘键盘支架下框架前立梁上框架中间梁精品文档---下载后可任意编辑1.7 完成独立框架的基础安装工作，如下图所示：1.7 找出控制台支架基础布局图，对控制台的具体位置跟甲乙确认，根据实际的图纸尺寸放在指定位置。经确认无误后安装控制台支架，控制台支架跟水泥地基用膨胀螺栓连接。用附件中的膨胀螺丝固定、固定好后，把已经是半成品的控制台放在控制台支架上，进行凝固、加强、连接。1.8 放置显示器，调节合适的视觉距离。如下图所示：1.9 总体完成控制台安装工作。1．控制台的使用中控室控制台的正常运转，控制台应按正常工作原理使用。2.2 主体框架应放置电脑主机及相关电器原件，2.3 正确放置强电、弱电线缆，明确线路走线方向。方便后期维修人员对线路线缆的维护工作。2.4 台面是工作人员 24 小时不间断的使用工作场所，要保证台面的清洁、卫生。2.5 显示器调整到合适人眼视觉位置，可以减少身心疲劳。2．控制台的保养、维修...
