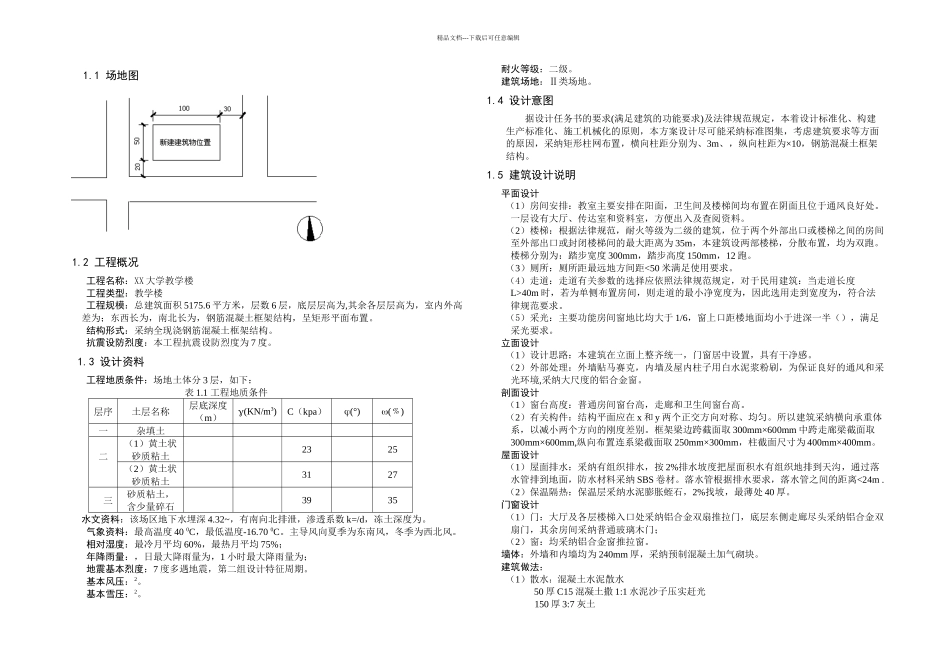

精品文档---下载后可任意编辑1.1 场地图1.2 工程概况 工程名称：XX 大学教学楼 工程类型：教学楼 工程规模：总建筑面积 5175.6 平方米，层数 6 层，底层层高为,其余各层层高为，室内外高差为；东西长为，南北长为，钢筋混凝土框架结构，呈矩形平面布置。 结构形式：采纳全现浇钢筋混凝土框架结构。 抗震设防烈度：本工程抗震设防烈度为 7 度。1.3 设计资料 工程地质条件：场地土体分 3 层，如下：表 1.1 工程地质条件层序土层名称层底深度（m）(KN/m3)C（kpa）(°)()﹪一杂填土二（1）黄土状砂质粘土2325（2）黄土状砂质粘土3127三砂质粘土，含少量碎石3935水文资料：该场区地下水埋深 4.32~，有南向北排泄，渗透系数 k=/d，冻土深度为。 气象资料：最高温度 40 0C，最低温度-16.70 0C。主导风向夏季为东南风，冬季为西北风。 相对湿度：最冷月平均 60%，最热月平均 75%； 年降雨量：，日最大降雨量为，1 小时最大降雨量为； 地震基本烈度：7 度多遇地震，第二组设计特征周期。 基本风压：2。 基本雪压：2。 耐火等级：二级。 建筑场地：Ⅱ类场地。1.4 设计意图据设计任务书的要求(满足建筑的功能要求)及法律规范规定，本着设计标准化、构建生产标准化、施工机械化的原则，本方案设计尽可能采纳标准图集，考虑建筑要求等方面的原因，采纳矩形柱网布置，横向柱距分别为、3m、，纵向柱距为×10，钢筋混凝土框架结构。1.5 建筑设计说明 平面设计（1）房间安排：教室主要安排在阳面，卫生间及楼梯间均布置在阴面且位于通风良好处。一层设有大厅、传达室和资料室，方便出入及查阅资料。（2）楼梯：根据法律规范，耐火等级为二级的建筑，位于两个外部出口或楼梯之间的房间至外部出口或封闭楼梯间的最大距离为 35m，本建筑设两部楼梯，分散布置，均为双跑。楼梯分别为：踏步宽度 300mm，踏步高度 150mm，12 跑。（3）厕所：厕所距最远地方间距<50 米满足使用要求。（4）走道：走道有关参数的选择应依照法律规范规定，对于民用建筑：当走道长度L>40m 时，若为单侧布置房间，则走道的最小净宽度为，因此选用走到宽度为，符合法律规范要求。（5）采光：主要功能房间窗地比均大于 1/6，窗上口距楼地面均小于进深一半（），满足采光要求。 立面设计（1）设计思路：本建筑在立面上整齐统一，门窗居中设置，具有干净感。（2）外部处理：外墙贴马赛克，内墙及屋内柱子用白水泥浆粉刷，为保证良好的通风和采...
