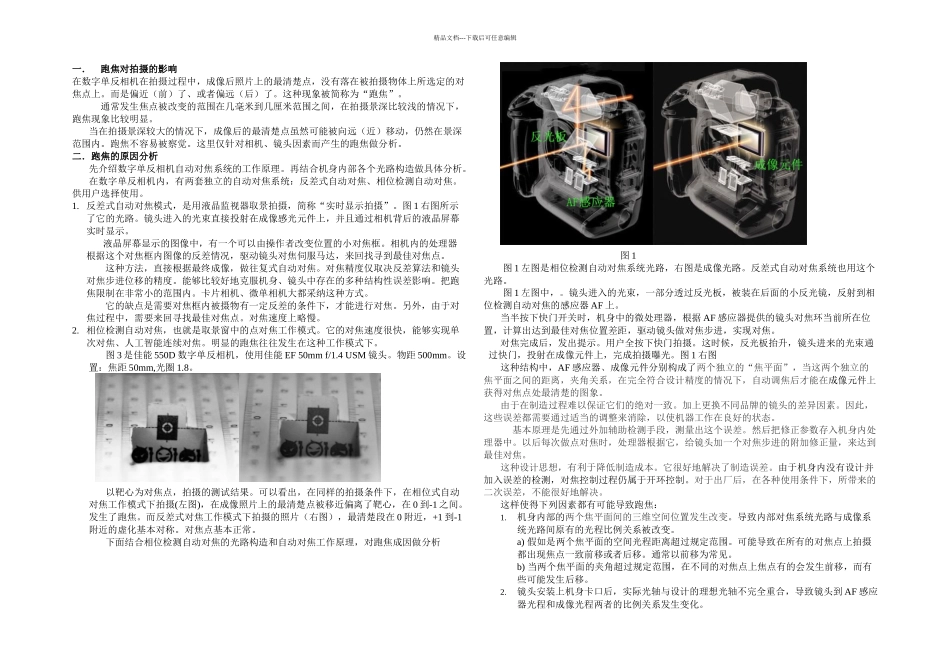

精品文档---下载后可任意编辑一．跑焦对拍摄的影响在数字单反相机在拍摄过程中，成像后照片上的最清楚点，没有落在被拍摄物体上所选定的对焦点上。而是偏近（前）了、或者偏远（后）了。这种现象被简称为“跑焦”。通常发生焦点被改变的范围在几毫米到几厘米范围之间，在拍摄景深比较浅的情况下，跑焦现象比较明显。当在拍摄景深较大的情况下，成像后的最清楚点虽然可能被向远（近）移动，仍然在景深范围内。跑焦不容易被察觉。这里仅针对相机、镜头因素而产生的跑焦做分析。二．跑焦的原因分析先介绍数字单反相机自动对焦系统的工作原理。再结合机身内部各个光路构造做具体分析。在数字单反相机内，有两套独立的自动对焦系统：反差式自动对焦、相位检测自动对焦。供用户选择使用。1. 反差式自动对焦模式，是用液晶监视器取景拍摄，简称“实时显示拍摄”。图 1 右图所示了它的光路。镜头进入的光束直接投射在成像感光元件上，并且通过相机背后的液晶屏幕实时显示。液晶屏幕显示的图像中，有一个可以由操作者改变位置的小对焦框。相机内的处理器根据这个对焦框内图像的反差情况，驱动镜头对焦伺服马达，来回找寻到最佳对焦点。这种方法，直接根据最终成像，做往复式自动对焦。对焦精度仅取决反差算法和镜头对焦步进位移的精度。能够比较好地克服机身、镜头中存在的多种结构性误差影响。把跑焦限制在非常小的范围内。卡片相机、微单相机大都采纳这种方式。它的缺点是需要对焦框内被摄物有一定反差的条件下，才能进行对焦。另外，由于对焦过程中，需要来回寻找最佳对焦点。对焦速度上略慢。2. 相位检测自动对焦，也就是取景窗中的点对焦工作模式。它的对焦速度很快，能够实现单次对焦、人工智能连续对焦。明显的跑焦往往发生在这种工作模式下。图 3 是佳能 550D 数字单反相机，使用佳能 EF 50mm f/1.4 USM 镜头。物距 500mm。设置：焦距 50mm,光圈 1.8。以靶心为对焦点，拍摄的测试结果。可以看出，在同样的拍摄条件下，在相位式自动对焦工作模式下拍摄(左图)，在成像照片上的最清楚点被移近偏离了靶心，在 0 到-1 之间。发生了跑焦。而反差式对焦工作模式下拍摄的照片（右图），最清楚段在 0 附近，+1 到-1附近的虚化基本对称。对焦点基本正常。下面结合相位检测自动对焦的光路构造和自动对焦工作原理，对跑焦成因做分析图 1图 1 左图是相位检测自动对焦系统光路，右图是成像光路。反差式自动对焦系统也用这个光路。图 1 ...
