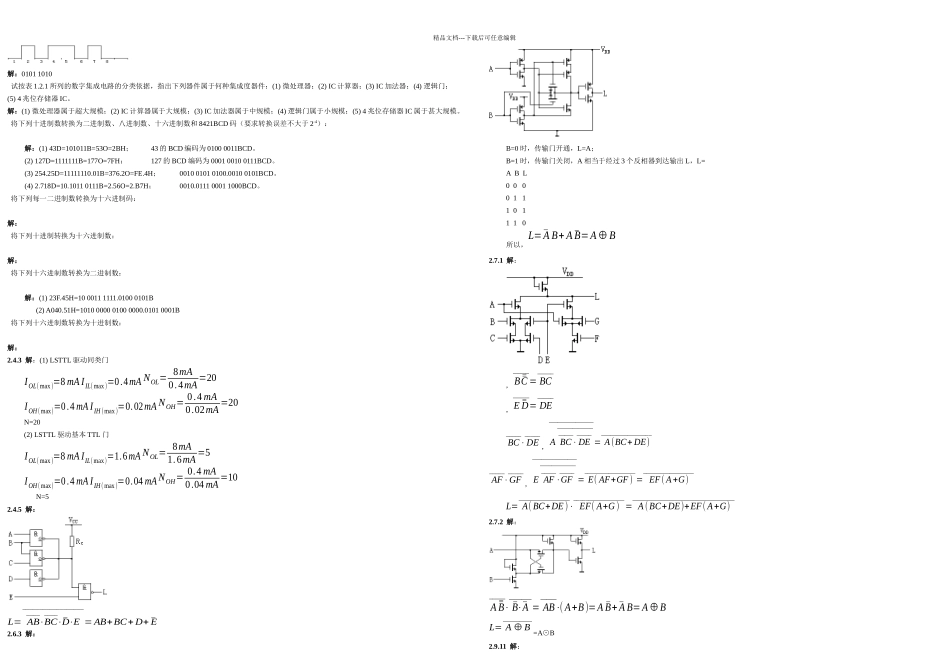

精品文档---下载后可任意编辑解:0101 1010 试按表 1.2.1 所列的数字集成电路的分类依据,指出下列器件属于何种集成度器件:(1) 微处理器;(2) IC 计算器;(3) IC 加法器;(4) 逻辑门;(5) 4 兆位存储器 IC。解:(1) 微处理器属于超大规模;(2) IC 计算器属于大规模;(3) IC 加法器属于中规模;(4) 逻辑门属于小规模;(5) 4 兆位存储器 IC 属于甚大规模。 将下列十进制数转换为二进制数、八进制数、十六进制数和 8421BCD 码(要求转换误差不大于 2-4):解:(1) 43D=101011B=53O=2BH;43 的 BCD 编码为 0100 0011BCD。(2) 127D=1111111B=177O=7FH;127 的 BCD 编码为 0001 0010 0111BCD。(3) 254.25D=11111110.01B=376.2O=FE.4H;0010 0101 0100.0010 0101BCD。(4) 2.718D=10.1011 0111B=2.56O=2.B7H;0010.0111 0001 1000BCD。 将下列每一二进制数转换为十六进制码:解: 将下列十进制转换为十六进制数:解: 将下列十六进制数转换为二进制数:解:(1) 23F.45H=10 0011 1111.0100 0101B(2) A040.51H=1010 0000 0100 0000.0101 0001B 将下列十六进制数转换为十进制数:解:2.4.3 解:(1) LSTTL 驱动同类门IOL(max)=8 mA IIL(max)=0.4mA NOL= 8mA0.4mA =20IOH(max)=0.4 mA IIH(max)=0.02mA NOH= 0.4 mA0.02mA =20N=20(2) LSTTL 驱动基本 TTL 门IOL(max)=8 mA IIL(max)=1.6mA NOL= 8mA1.6mA =5IOH(max)=0.4 mA IIH (max)=0.04 mA NOH= 0.4 mA0.04 mA =10N=52.4.5 解:L= AB____⋅BC____⋅¯D⋅E__________________= AB+BC+ D+ ¯E2.6.3 解:B=0 时,传输门开通,L=A;B=1 时,传输门关闭,A 相当于经过 3 个反相器到达输出 L,L=A B L0 0 00 1 11 0 11 1 0所以,L=¯A B+ A ¯B=A⊕B2.7.1 解:, B ¯¯C_____= BC_____,E ¯¯D_____= DE_____BC_____⋅DE_____, A BC_____⋅DE________________________________= A(BC+ DE)_________________AF_____⋅GF_____, E AF_____⋅GF________________________________= E( AF+GF )_________________= EF( A+G)_________________L= A(BC+DE )_________________⋅ EF( A+G)_________________= A(BC+DE)+EF( A+G)__________________________________2.7.2 解:A ¯¯B_____⋅ ¯B⋅¯A_______= AB_____⋅( A+B)=A ¯B+ ¯A B=A⊕BL= A ⊕B________...
