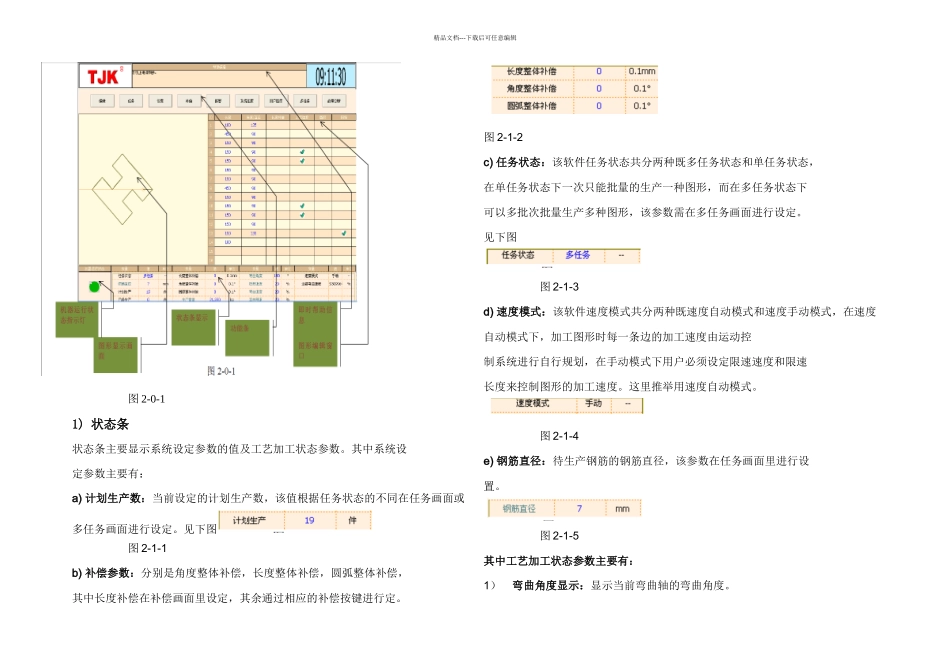

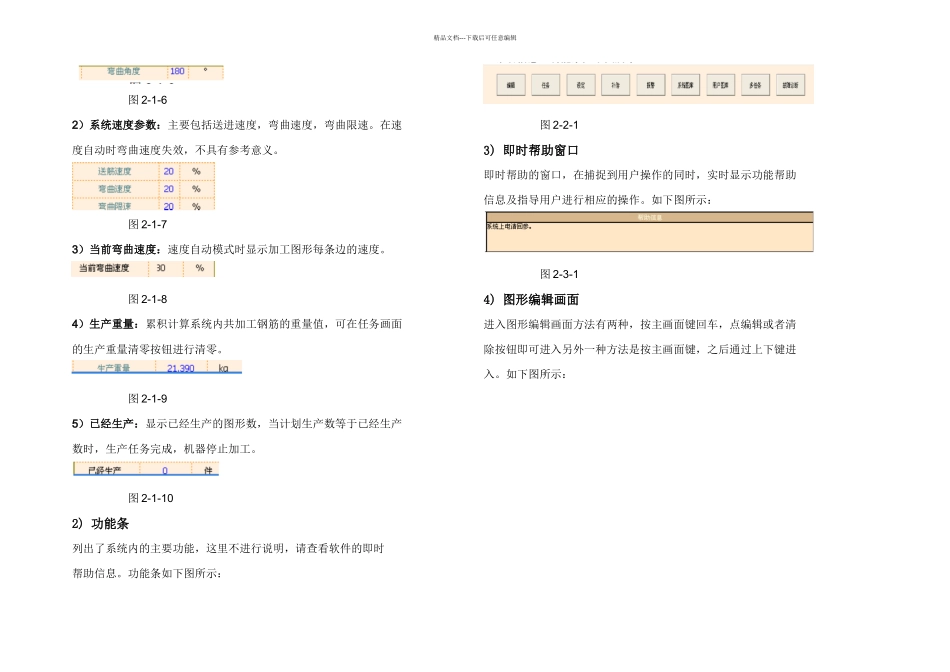

精品文档---下载后可任意编辑1、开机前的准备1) 设备操作人员上岗时,必须戴好安全帽。2) 检查相关电路有无异常，尤其 PE 线的连接情况,确认无异常后合上总电源开关。3) 闭合操作台上的电源开关,检查有无报警显示,假如有报警指示,按报警画面的故障提示消除报警故障。2、操作台结构介绍注意：进行操作的人员必须经过专门培训，并能掌握操作要求的人员才能进行，否则错误的操作会使内部程序遭到破坏，使设备无法进行工作。特别注意：当正在使用的电子盘出现故障后，需要更换新的电子盘时，更换完电子盘后或其它任何情况产生的不存在原始补偿数据时，需要重新设置原始补偿参数，假如没有设置工艺参数，将发生损坏机器的事件，切记！！！（原始参数由培训人员给出数据表格）自动工作过程中假如弯曲臂碰到上、下限位，需重新回参，方可重新工作。3、操作方法注意：在保证电路正常和接地线紧固的情况下在进行电器操作。在设备主机架上设有明显的接地点，设备安装时必须将 PE 线接至接地点上，但决不允许将 N(零线)接至接地点上！① 首先打开电控柜总电源。② 打开系统开关。③ 手动/自动/编辑按钮的中间，这个位置为编辑状态开始进行图案的编辑。④ 当出现紧急情况或错误动作时必须及时按下急停按钮，此时急停显示等将打开。⑤ 根据显示屏的报警提示解除错误，按下复位键恢复准备工作状态。⑥ 当按过急停按钮时或者是从其它状态打到自动状态时需要回参。注意：当在自动工作时出现故障得到解决后，无法实现各结构回到工作初始位置时，要按下急停后复位回参。4、参数设定1) 当进行一种新的生产任务时需要进行机械调整，这样可能会产生几件不合格样品。请您再调试时进行单步调整。2) 当进行工作时由于速度的的快慢会对长度和角度有些影响请在速度调整固定后对机械的长度和角度进行微调。3) 变频器的参数在出厂前已经设定好,经我公司允许的条件下需要专业人员进行修改操作,其它人员不得私自修改。4) 速度设定注意：当加工￠12 、￠13 的钢筋时应限制加工速度，否则速度过快将使机械受到严重损坏。当弯曲箍筋的尺寸（边长或对角边长）大于 400 毫米时应相应的减慢弯曲速度，这些在程序中已设定，但根据实际情况客户应自行进行调整。5、系统操作说明(一) 主画面说明如下图所示画面既为弯箍机系统软件主画面：精品文档---下载后可任意编辑图 2-0-11) 状态条状态条主要显示系统设定参数的值及工艺加工状态参数。其中系统设定参数主要有：...
