数控车床各种仿真系统对刀浅析

数控车床各种仿真系统对刀浅析_第1页
1/3

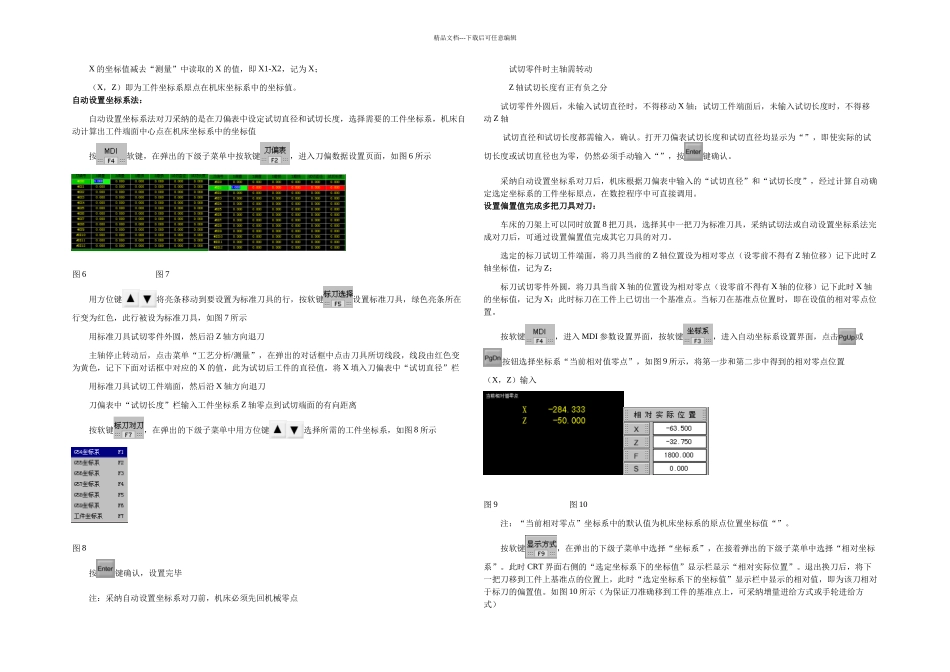

数控车床各种仿真系统对刀浅析_第2页
2/3

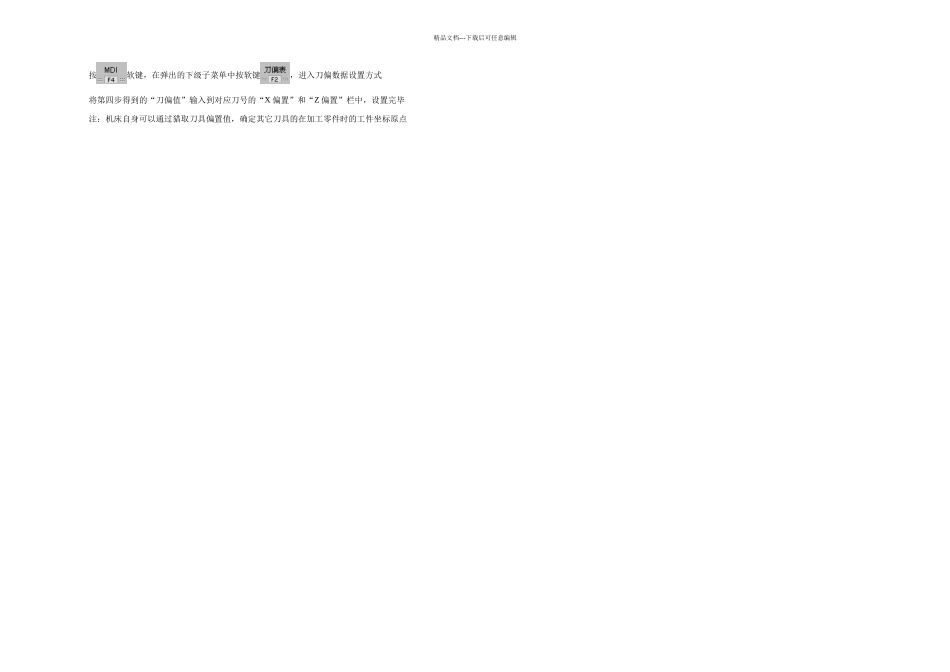

数控车床各种仿真系统对刀浅析_第3页
3/3
精品文档---下载后可任意编辑1. 华中数控世纪星试切法:试切法对刀是用所选的刀具试切零件的外圆和端面,经过测量和计算得到零件端面中心点的坐标值1)以卡盘底面中心为机床坐标系原点。刀具参考点在 X 轴方向的距离为,在 Z 轴方向的距离为。装好刀具后,点击操作面板中切换到“手动”方式;借助“视图”菜单中的动态旋转、动态放缩、动态平移等工具,利用操作面板上的按钮、,使刀具移动到可切削零件的大致位置,如图 1。图 1点击操作面板上或按钮,使主轴转动;点击按钮,移动 Z 轴,用所选刀具试切工件外圆,如图 2 所示。读出 CRT 界面上显示的机床的 X 的坐标,记为 X1。点击按钮,将刀具退至如图 3 所示位置,点击按钮,试切工件端面,如图 4 所示。记下 CRT界面上显示的机床的 Z 的坐标,记为 Z1;点击操作面板上的,使主轴停止转动,点击菜单“测量/坐标测量”如图 5 所示,点击试切外圆时所切线段,选中的线段由红色变为黄色。记下下面对话框中对应的 X 的值。X 的坐标值减去“测量”中读出的 X 的值,记为 X2;X 的坐标值减去“测量”中读取的 X 的值,再加上机床坐标系原点到刀具参考点在 X 方向的距离,即X 1+X 2+X T ,记为 X;Z1 加上机床坐标系原点到刀具参考点在 Z 方向的距离,即Z1+ZT ,记为 Z。(X,Z)即为工件坐标系原点在机床坐标系中的坐标值。图 2 图 3 图 4 图 5 2)以刀具参考点为机床坐标系原点装好刀具后,点击操作面板中切换到“手动”方式;借助“视图”菜单中的动态旋转、动态放缩、动态平移等工具,利用操作面板上的按钮、,使刀具移动到可切削零件的大致位置,如图 1。点击操作面板上或按钮,使主轴转动;点击按钮,移动 Z 轴,用所选刀具试切工件外圆,如图 2 所示。读出 CRT 界面上显示的机床的 X 的坐标,记为 X1。点击按钮,将刀具退至如图 3 所示位置,点击按钮,试切工件端面,如图 4 所示。记下 CRT界面上显示的机床的 Z 的坐标,记为 Z;点击操作面板上的,使主轴停止转动,点击菜单“测量/坐标测量”如图 5 所示,点击试切外圆时所切线段,选中的线段由红色变为黄色。记下下面对话框中对应的 X 的值。X 的坐标值减去“测量”中读出的 X 的值,记为 X2;精品文档---下载后可任意编辑X 的坐标值减去“测量”中读取的 X 的值,即 X1-X2,记为 X;(X,Z)即为工件坐标系原点在机床坐标系中的坐标值。自动设置坐标...
