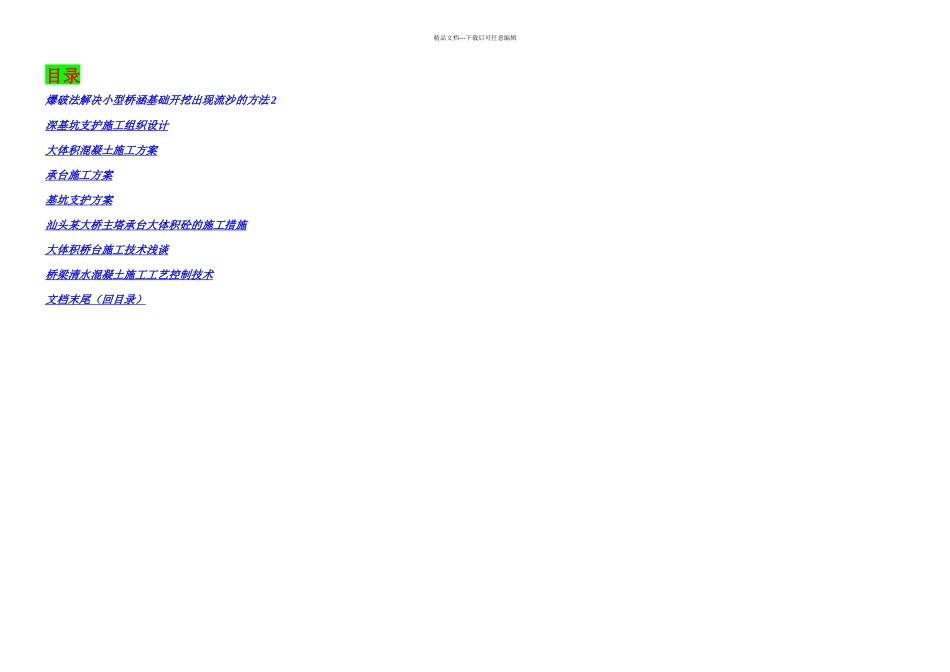

文汇-桥涵基础施工_第1页
1/10

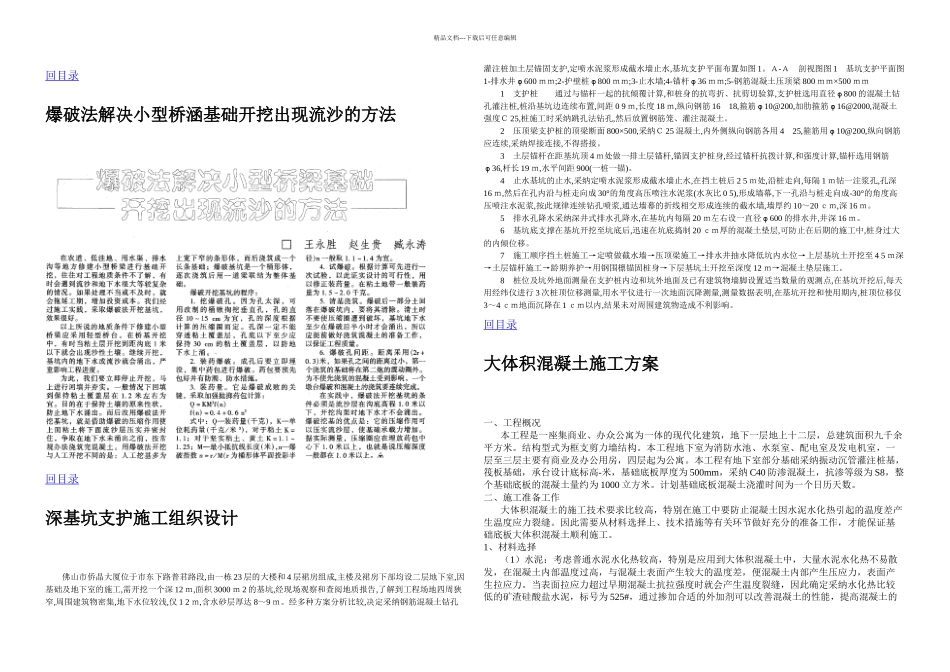

文汇-桥涵基础施工_第2页
2/10

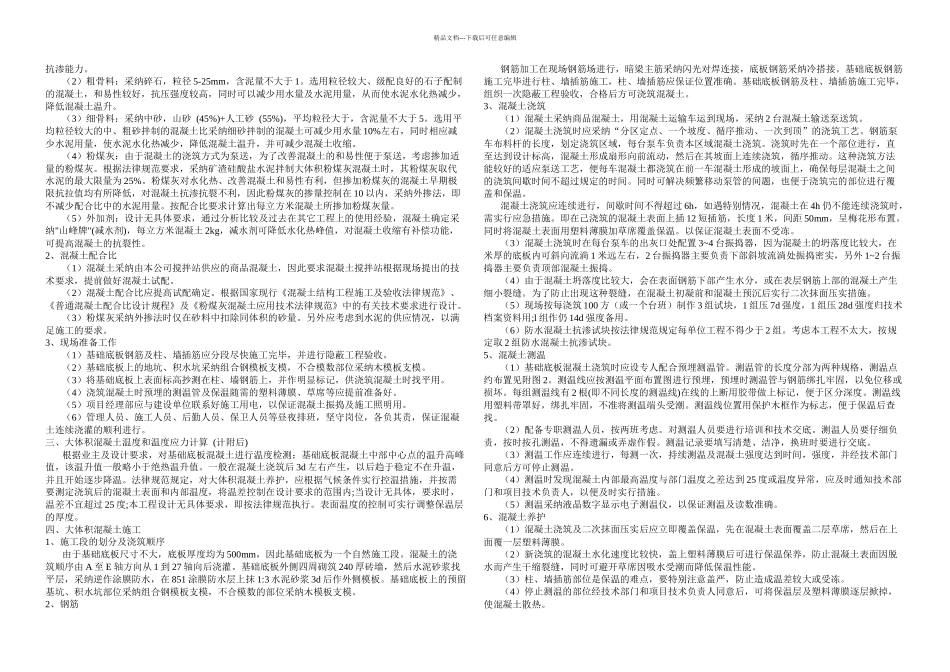

文汇-桥涵基础施工_第3页
3/10
精品文档---下载后可任意编辑目录爆破法解决小型桥涵基础开挖出现流沙的方法 2深基坑支护施工组织设计 大体积混凝土施工方案 承台施工方案 基坑支护方案 汕头某大桥主塔承台大体积砼的施工措施 大体积桥台施工技术浅谈 桥梁清水混凝土施工工艺控制技术 文档末尾(回目录) 精品文档---下载后可任意编辑回目录爆破法解决小型桥涵基础开挖出现流沙的方法回目录深基坑支护施工组织设计佛山市侨晶大厦位于市东下路普君路段,由一栋 23 层的大楼和 4 层裙房组成,主楼及裙房下部均设二层地下室,因基础及地下室的施工,需开挖一个深 12 m,面积 3000 m 2 的基坑,经现场观察和查阅地质报告,了解到工程场地四周狭窄,周围建筑物密集,地下水位较浅,仅 1 2 m,含水砂层厚达 8~9 m。经多种方案分析比较,决定采纳钢筋混凝土钻孔灌注桩加土层锚固支护,定喷水泥浆形成截水墙止水,基坑支护平面布置如图 1。A-A 剖视图图 1 基坑支护平面图1-排水井600 mm;2-护壁桩800 mm;3-止水墙;4-锚杆36 mm;5-钢筋混凝土压顶梁 800 mm×500 mm 1 支护桩 通过与锚杆一起的抗倾覆计算,和桩身的抗弯折、抗剪切验算,支护桩选用直径800 的混凝土钻孔灌注桩,桩沿基坑边连续布置,间距 0 9 m,长度 18 m,纵向钢筋 1618,箍筋10@200,加肋箍筋16@2000,混凝土强度C 25,桩施工时采纳跳孔法钻孔,然后放置钢筋笼、灌注混凝土。2 压顶梁支护桩的顶梁断面 800×500,采纳C 25 混凝土,内外侧纵向钢筋各用 425,箍筋用10@200,纵向钢筋应连续,采纳焊接连接,不得搭接。3 土层锚杆在距基坑顶 4 m处做一排土层锚杆,锚固支护桩身,经过锚杆抗拨计算,和强度计算,锚杆选用钢筋36,杆长 19 m,水平间距 900(一桩一锚)。4 止水基坑的止水,采纳定喷水泥浆形成截水墙止水,在挡土桩后 2 5 m处,沿桩走向,每隔 1 m钻一注浆孔,孔深16 m,然后在孔内沿与桩走向成 30°的角度高压喷注水泥浆(水灰比 0 5),形成墙幕,下一孔沿与桩走向成-30°的角度高压喷注水泥浆,按此规律连续钻孔喷浆,通达墙幕的折线相交形成连续的截水墙,墙厚约 10~20 cm,深 16 m。5 排水孔降水采纳深井式排水孔降水,在基坑内每隔 20 m左右设一直径600 的排水井,井深 16 m。6 基坑底支撑在基坑开挖至坑底后,迅速在坑底捣制 20 cm厚的混凝土垫层,可防止在后期的施工中,桩身过大的内倾位移。7 施工顺序挡土桩施工→定喷做...
