无回流浇注系统控制系统操作规程

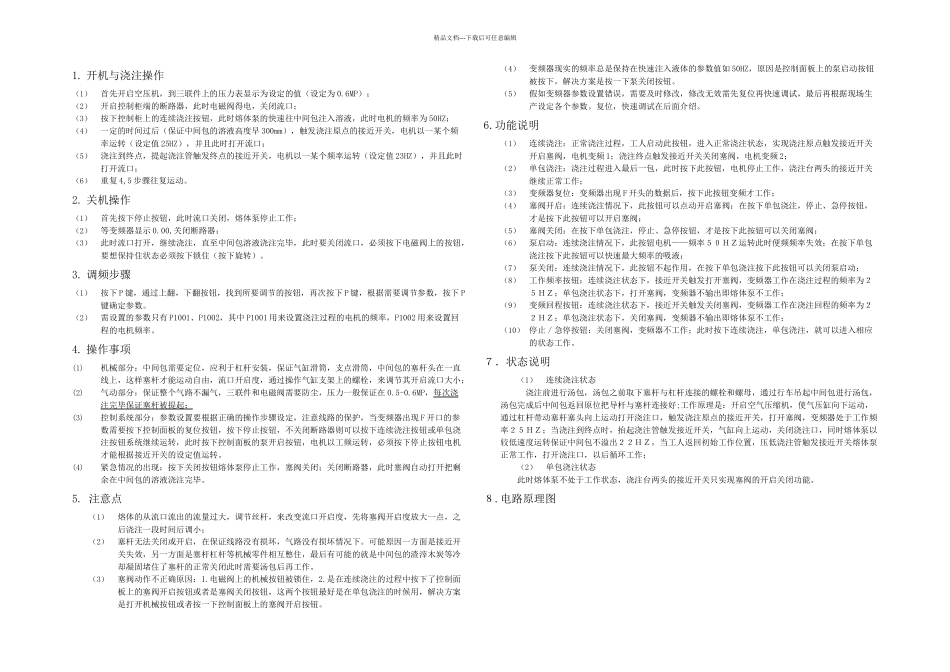

精品文档---下载后可任意编辑1. 开机与浇注操作（1）首先开启空压机，到三联件上的压力表显示为设定的值（设定为 0.6MP）；（2）开启控制柜端的断路器，此时电磁阀得电，关闭流口；（3）按下控制柜上的连续浇注按钮，此时熔体泵的快速往中间包注入溶液，此时电机的频率为 50HZ；（4）一定的时间过后（保证中间包的溶液高度早 300mm），触发浇注原点的接近开关，电机以一某个频率运转（设定值 25HZ），并且此时打开流口；（5）浇注到终点，提起浇注管触发终点的接近开关，电机以一某个频率运转（设定值 23HZ），并且此时打开流口；（6）重复 4,5 步骤往复运动。2. 关机操作（1）首先按下停止按钮，此时流口关闭，熔体泵停止工作；（2）等变频器显示 0.00,关闭断路器；（3）此时流口打开，继续浇注，直至中间包溶液浇注完毕，此时要关闭流口，必须按下电磁阀上的按钮，要想保持住状态必须按下锁住（按下旋转）。3. 调频步骤（1）按下 P 键，通过上翻，下翻按钮，找到所要调节的按钮，再次按下 P 键，根据需要调节参数，按下 P键确定参数。（2）需设置的参数只有 P1001、P1002，其中 P1001 用来设置浇注过程的电机的频率，P1002 用来设置回程的电机频率。4. 操作事项(1)机械部分：中间包需要定位，应利于杠杆安装，保证气缸滑筒，支点滑筒，中间包的塞杆头在一直线上，这样塞杆才能运动自由，流口开启度，通过操作气缸支架上的螺栓，来调节其开启流口大小；(2)气动部分：保证整个气路不漏气，三联件和电磁阀需要防尘，压力一般保证在 0.5-0.6MP，每次浇注完毕保证塞杆被提起；(3)控制系统部分：参数设置要根据正确的操作步骤设定，注意线路的保护，当变频器出现 F 开口的参数需要按下控制面板的复位按钮，按下停止按钮，不关闭断路器则可以按下连续浇注按钮或单包浇注按钮系统继续运转，此时按下控制面板的泵开启按钮，电机以工频运转，必须按下停止按钮电机才能根据接近开关的设定值运转。(4)紧急情况的出现：按下关闭按钮熔体泵停止工作，塞阀关闭；关闭断路器，此时塞阀自动打开把剩余在中间包的溶液浇注完毕。5. 注意点（1）熔体的从流口流出的流量过大，调节丝杆，来改变流口开启度，先将塞阀开启度放大一点，之后浇注一段时间后调小；（2）塞杆无法关闭或开启，在保证线路没有损坏，气路没有损坏情况下。可能原因一方面是接近开关失效，另一方面是塞杆杠杆等机械零件相互憋住，最后有可能的就是中间包的渣滓木炭等冷却...
