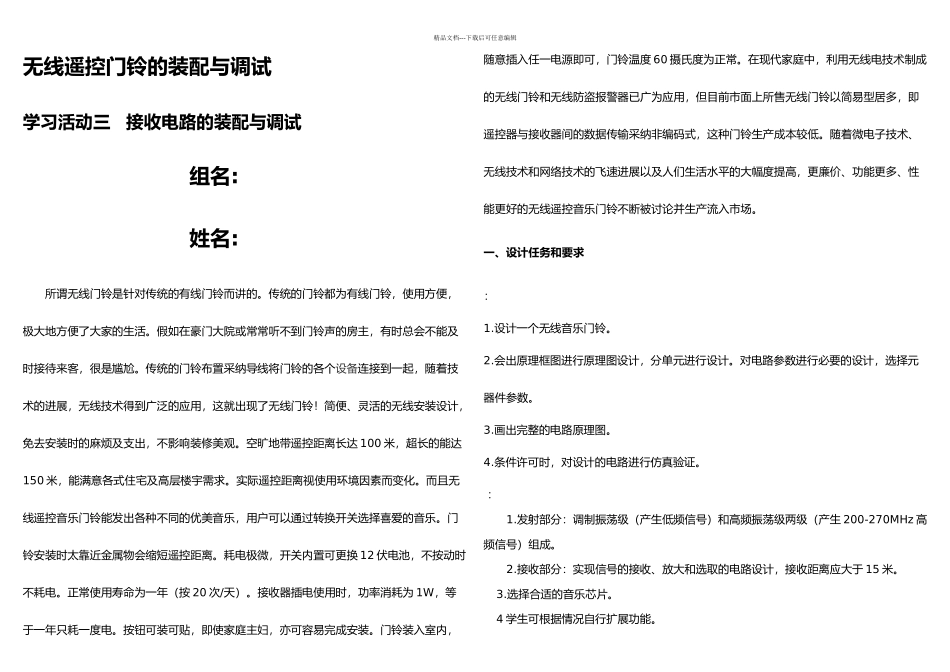

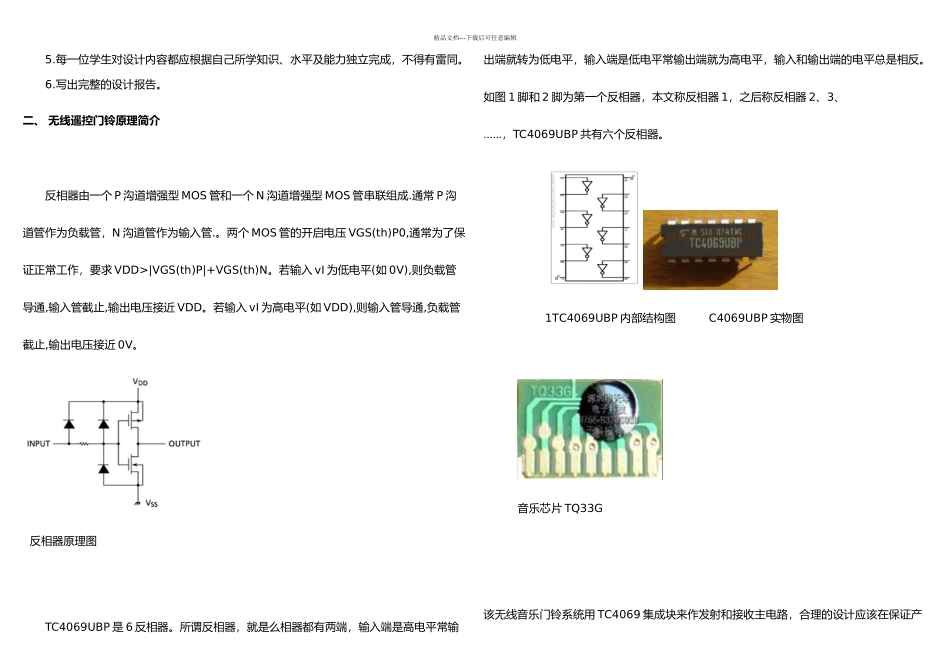

精品文档---下载后可任意编辑无线遥控门铃的装配与调试学习活动三 接收电路的装配与调试组名:姓名:所谓无线门铃是针对传统的有线门铃而讲的。传统的门铃都为有线门铃，使用方便，极大地方便了大家的生活。假如在豪门大院或常常听不到门铃声的房主，有时总会不能及时接待来客，很是尴尬。传统的门铃布置采纳导线将门铃的各个设备连接到一起，随着技术的进展，无线技术得到广泛的应用，这就出现了无线门铃！简便、灵活的无线安装设计，免去安装时的麻烦及支出，不影响装修美观。空旷地带遥控距离长达 100 米，超长的能达150 米，能满意各式住宅及高层楼宇需求。实际遥控距离视使用环境因素而变化。而且无线遥控音乐门铃能发出各种不同的优美音乐，用户可以通过转换开关选择喜爱的音乐。门铃安装时太靠近金属物会缩短遥控距离。耗电极微，开关内置可更换 12 伏电池，不按动时不耗电。正常使用寿命为一年（按 20 次/天）。接收器插电使用时，功率消耗为 1W，等于一年只耗一度电。按钮可装可贴，即使家庭主妇，亦可容易完成安装。门铃装入室内，随意插入任一电源即可，门铃温度 60 摄氏度为正常。在现代家庭中，利用无线电技术制成的无线门铃和无线防盗报警器已广为应用，但目前市面上所售无线门铃以简易型居多，即遥控器与接收器间的数据传输采纳非编码式，这种门铃生产成本较低。随着微电子技术、无线技术和网络技术的飞速进展以及人们生活水平的大幅度提高，更廉价、功能更多、性能更好的无线遥控音乐门铃不断被讨论并生产流入市场。一、设计任务和要求：1.设计一个无线音乐门铃。2.会出原理框图进行原理图设计，分单元进行设计。对电路参数进行必要的设计，选择元器件参数。3.画出完整的电路原理图。4.条件许可时，对设计的电路进行仿真验证。 ：1.发射部分：调制振荡级（产生低频信号）和高频振荡级两级（产生 200-270MHz 高频信号）组成。2.接收部分：实现信号的接收、放大和选取的电路设计，接收距离应大于 15 米。 3.选择合适的音乐芯片。 4 学生可根据情况自行扩展功能。精品文档---下载后可任意编辑5.每一位学生对设计内容都应根据自己所学知识、水平及能力独立完成，不得有雷同。6.写出完整的设计报告。二、 无线遥控门铃原理简介反相器由一个 P 沟道增强型 MOS 管和一个 N 沟道增强型 MOS 管串联组成.通常 P 沟道管作为负载管，N 沟道管作为输入管.。两个 MOS 管的开启电压 VGS(th)P0,通常为了保证正常工...
