明井相关流量吸水剖面测试施工设计

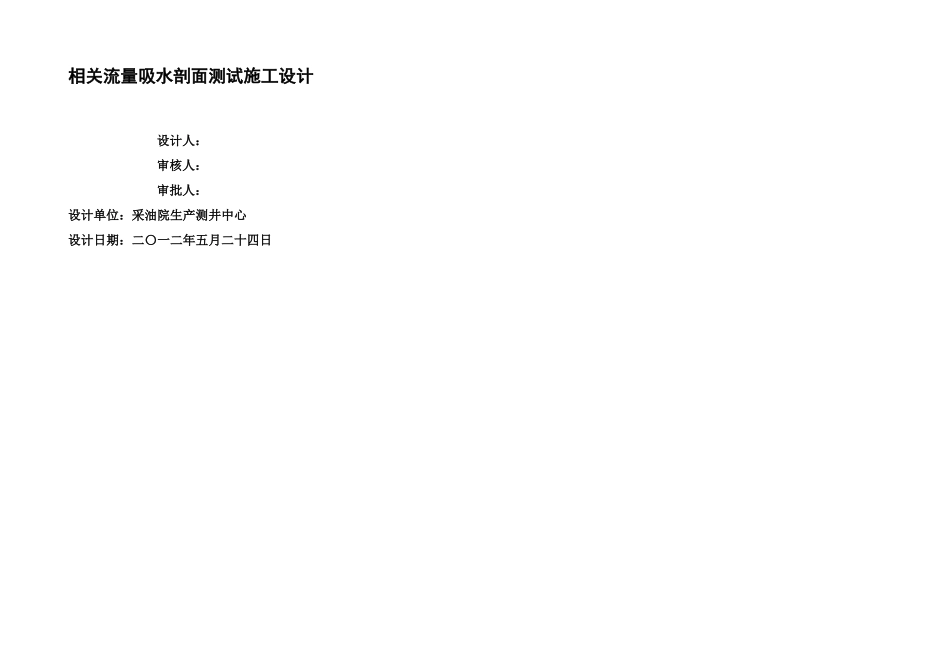

相关流量吸水剖面测试施工设计设计人：审核人：审批人：设计单位：采油院生产测井中心设计日期：二〇一二年五月二十四日精品文档---下载后可任意编辑一、测井要求一、测井要求1、测井目的：了解各小层吸水状况及封隔器是否失效；2、测量井段：m；二、井下基础数据二、井下基础数据套管组合：139.7*7.72/9.17*2980联入：油补距人工井底：2228水泥返高1763固井质量合格套管短节；2707.56-2710.06 三、油层数据三、油层数据解释层号层位深度射孔厚度解释结果9二下 110311312二下 2141521718合计20四、目前注水情况四、目前注水情况分段序号层位深度厚度/层数注水1二下 1302二下 203二下 20五、五、注水管柱图六、施工步骤六、施工步骤1、测前准备1）确认仪器工作正常；2）测井前，详细了解该井最新井况，若井况与本设计不适应，应及时通过主管领导修正设计；3) 收集原始资料数据，了解井场及道路情况；4）提前关井 2-3h 为测井温做准备。2、静温测量2．1 下井过程全井段记录关井温度曲线。2．2 在目的层（米）顶部 100 米下测井温曲线，到遇阻或射孔段底部以下 50m。上测伽马校深曲线。根据曲线初步校正深度。3、流量测量3.1 打开注水，待压力平衡后开始根据操作方案进行相关流量测试。3.2 在 1637 米处喷射液体同位素 12 秒，连续追踪到同位素没有。估量测试情况，确认没有层位缺失后。否则补测一条。3.4 用连续流量计测量流量时，应选用四种不同的测速进行上提下放测井。4、吸水剖面测量相关流量测井完毕后上提仪器至注入层段以上至少 50 米，在 1620 米处释放固体同位素。快速上下监测，确认同位素完全打开。等待同位素分配相对稳定后，测量至少两条同位素分布曲线。对准到与裸眼井测井曲线深度一致。4.4 根据同位素测量曲线选取异常点进行能谱测量。5、结束测井测量资料经现场验收合格方可结束测井。测井结束后将剩余液体示踪剂推入井内，反复冲洗。然后控制速度上提仪器（仪器快到井口时，注意控制速度，防止仪器冲顶），拆卸仪器，清理井场。八、需甲方协调的事宜八、需甲方协调的事宜1、提供足够的作业场地并无障碍物。2、提供明确的作业指令，确保作业工作顺利进行。3、井场在夜间要有足够的照明。4、提供详细的管柱结构图以及本井的历史作业记录。5、负责协调可能出现的工农关系。九、安全环保、措施及要求九、安全环保、措施及要求总则：严格根据〖HSE 管理体系手册〗有关条款执行。1、安全环保措施(1)人身安全1...
