明框玻璃幕墙结构计算

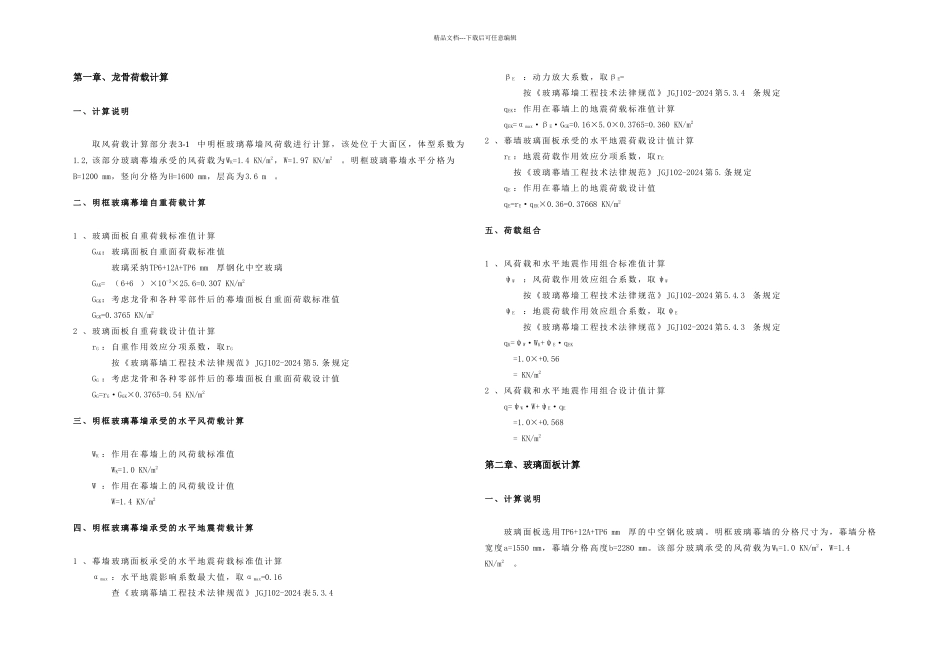

精品文档---下载后可任意编辑第一章、龙骨荷载计算一、计算说明取风荷载计算部分表3-1中明框玻璃幕墙风荷载进行计算，该处位于大面区，体型系数为1.2, 该部分玻璃幕墙承受的风荷载为 WK=1.4 KN/m2，W=1.97 KN/m2。明框玻璃幕墙水平分格为B=1200 mm，竖向分格为H=1600 mm，层高为3.6 m。二、明框玻璃幕墙自重荷载计算1 、玻璃面板自重荷载标准值计算GAK：玻璃面板自重面荷载标准值玻璃采纳TP6+12A+TP6 mm厚钢化中空玻璃GAK= （6+6 ）×10-3×25.6=0.307 KN/m2GGK：考虑龙骨和各种零部件后的幕墙面板自重面荷载标准值GGK=0.3765 KN/m22 、玻璃面板自重荷载设计值计算rG ：自重作用效应分项系数，取 rG按《玻璃幕墙工程技术法律规范》 JGJ102-2024 第5.条规定GG ：考虑龙骨和各种零部件后的幕墙面板自重面荷载设计值GG=rG·GGK×0.3765=0.54 KN/m2三、明框玻璃幕墙承受的水平风荷载计算WK ：作用在幕墙上的风荷载标准值WK=1.0 KN/m2W ：作用在幕墙上的风荷载设计值W=1.4 KN/m2四、明框玻璃幕墙承受的水平地震荷载计算1 、幕墙玻璃面板承受的水平地震荷载标准值计算αmax ：水平地震影响系数最大值，取 αmax=0.16 查《玻璃幕墙工程技术法律规范》 JGJ102-2024 表5.3.4βE：动力放大系数，取βE=按《玻璃幕墙工程技术法律规范》 JGJ102-2024 第5.3.4条规定qEK：作用在幕墙上的地震荷载标准值计算qEK=αmax·βE·GGK=0.16×5.0×0.3765=0.360 KN/m22 、幕墙玻璃面板承受的水平地震荷载设计值计算rE ：地震荷载作用效应分项系数，取 rE按《玻璃幕墙工程技术法律规范》 JGJ102-2024 第5.条规定qE ：作用在幕墙上的地震荷载设计值qE=rE·qEK×0.36=0.37668 KN/m2五、荷载组合1 、风荷载和水平地震作用组合标准值计算ψW：风荷载作用效应组合系数，取 ψW按《玻璃幕墙工程技术法律规范》 JGJ102-2024 第5.4.3条规定ψE：地震荷载作用效应组合系数，取 ψE按《玻璃幕墙工程技术法律规范》 JGJ102-2024 第5.4.3条规定qK=ψW·WK+ψE·qEK=1.0×+0.56= KN/m22 、风荷载和水平地震作用组合设计值计算q=ψW·W+ψE·qE=1.0×+0.568= KN/m2第二章、玻璃面板计算一、计算说明玻璃面板选用TP6+12A+TP6 mm厚的中空钢化玻璃。明框玻璃幕墙的分格尺寸为，幕墙分格宽度a=1550 mm，幕墙分格高度b=2280 mm。该部分玻璃承受的风荷载为 WK=1.0 KN/m2，W=1.4 KN/m2。精品文档---下载后可任意编辑二、玻璃面板强度校...
