显示屏方案设计及技术参数

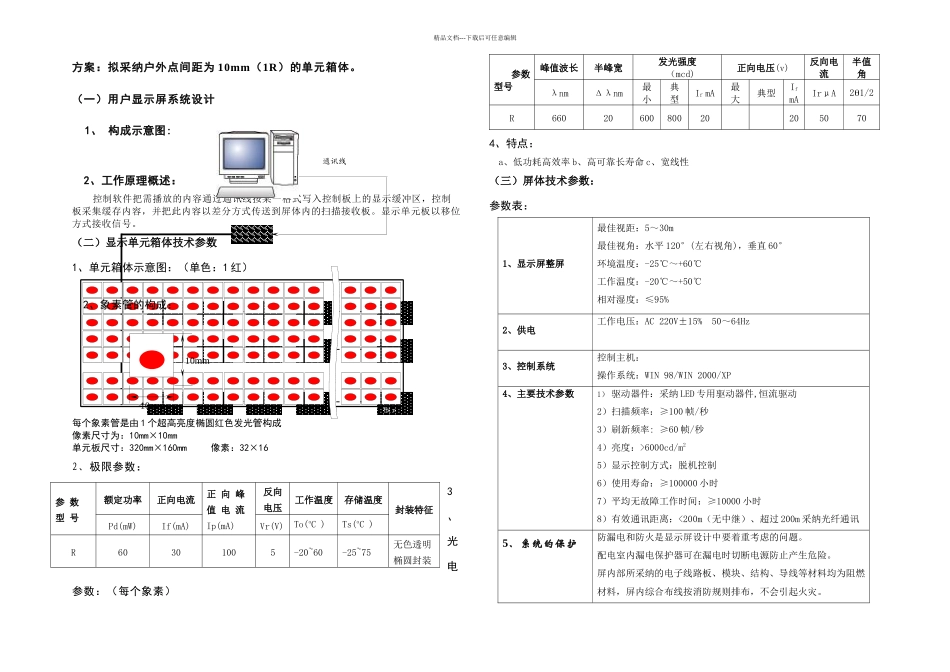

单元板 1单元板 2单元板 n通讯线精品文档---下载后可任意编辑方案：拟采纳户外点间距为 10mm（1R）的单元箱体。（一）用户显示屏系统设计1、 构成示意图:2、工作原理概述：控制软件把需播放的内容通过通讯线按某一格式写入控制板上的显示缓冲区，控制板采集缓存内容，并把此内容以差分方式传送到屏体内的扫描接收板。显示单元板以移位方式接收信号。（二）显示单元箱体技术参数1、单元箱体示意图：（单色：1 红）2、象素管的构成：每个象素管是由 1 个超高亮度椭圆红色发光管构成像素尺寸为：10mm×10mm单元板尺寸：320mm×160mm 像素：32×162、极限参数：3、光电参数：（每个象素）参数型号峰值波长半峰宽发光强度（mcd)正向电压(v)反向电流半值角λnmΔλnm最小典型If mA最大典型If mAIrμA21/2R66020600800202050704、特点：a、低功耗高效率 b、高可靠长寿命 c、宽线性（三）屏体技术参数：参数表：1、显示屏整屏最佳视距：5～30m最佳视角：水平 120°(左右视角)，垂直 60°环境温度：-25℃～+60℃工作温度：-20℃～+50℃相对湿度：≤95%2、供电工作电压：AC 220V±15% 50～64Hz3、控制系统控制主机：操作系统：WIN 98/WIN 2000/XP4、主要技术参数1） 驱动器件：采纳 LED 专用驱动器件,恒流驱动2）扫描频率：≥100 帧/秒3）刷新频率: ≥60 帧/秒4）亮度：>6000cd/m25）显示控制方式：脱机控制6）使用寿命：≥100000 小时7）平均无故障工作时间：≥10000 小时8）有效通讯距离：<200m（无中继）、超过 200m 采纳光纤通讯5、系统的保护防漏电和防火是显示屏设计中要着重考虑的问题。配电室内漏电保护器可在漏电时切断电源防止产生危险。屏内部所采纳的电子线路板、模块、结构、导线等材料均为阻燃材料，屏内综合布线按消防规则排布，不会引起火灾。控制板10mm10mm参 数 型 号额定功率正向电流正 向 峰值 电 流Ip(mA)反向电压工作温度存储温度封装特征Pd(mW)If(mA)Vr(V)To(oC )Ts(oC )R60301005-20~60-25~75无色透明椭圆封装精品文档---下载后可任意编辑整屏考虑抗风雨、防蚊虫，实行相应的密封措施。6、软件WINDOW 编辑界面，直观编辑，所见即所显；使用计算机系统内的任意文字输入法，支持各种字体、字号，实现在任意方向上文字的自动对齐；任意添加、删除、修改、复制和粘贴显示项，可拆分、合并文本显示项，具有段落编辑功能；用户按需建立自己的常用语信息库。箱体结构参考图：系统配置及报价方案：...
