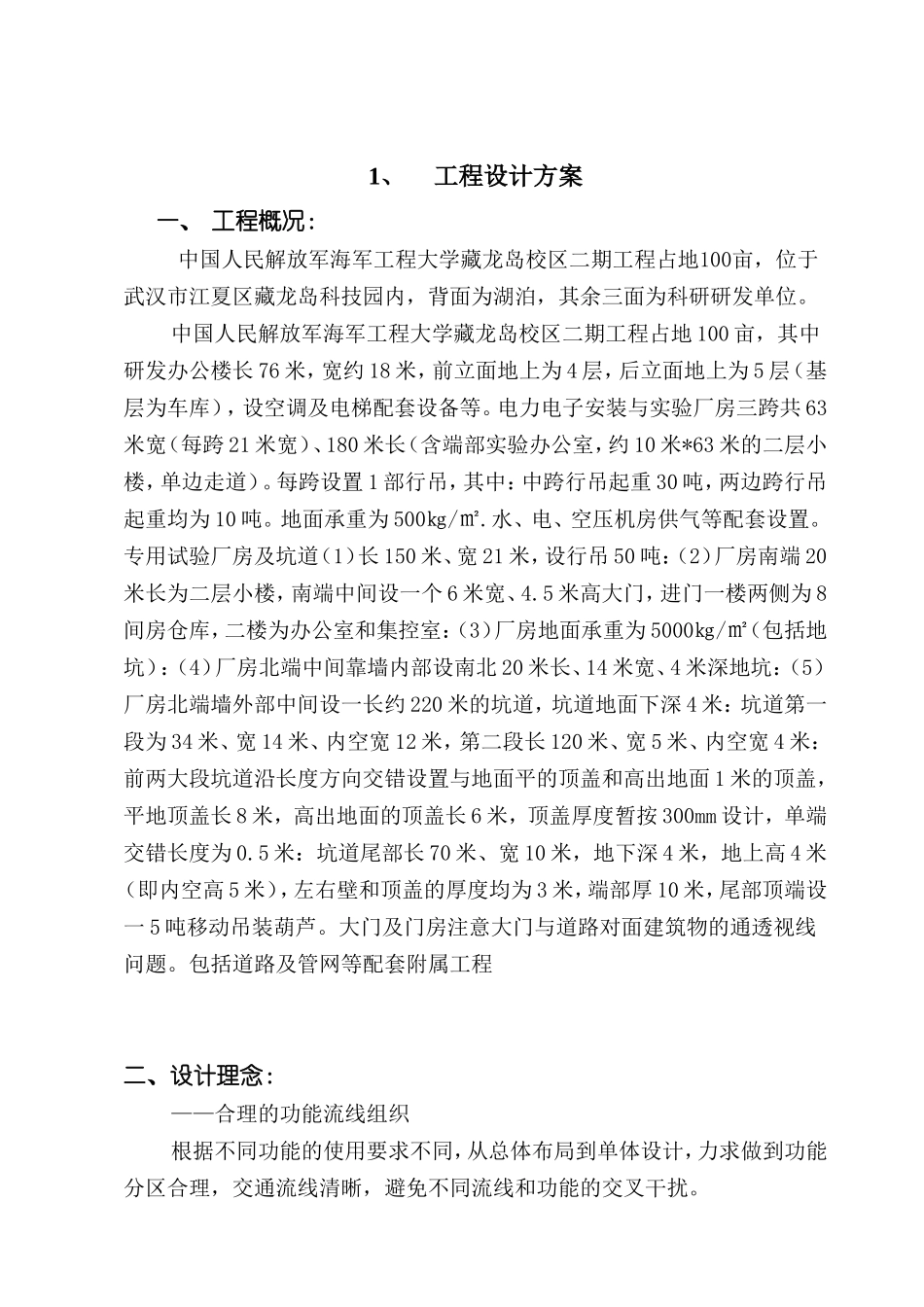

目录1.工程设计方案2.工作要点分析及关键性技术问题的对策措施3.设计质量及保证措施4.设计进度计划及保证措施5.设计安全的承诺及保证措施6.提供优质设计服务的保证措施7.组织协调工作的承诺及保证措施8.对本工程提出的合理化建议和优惠承诺9.其他1、工程设计方案一、工程概况：中国人民解放军海军工程大学藏龙岛校区二期工程占地100亩，位于武汉市江夏区藏龙岛科技园内，背面为湖泊，其余三面为科研研发单位。中国人民解放军海军工程大学藏龙岛校区二期工程占地100亩，其中研发办公楼长76米，宽约18米，前立面地上为4层，后立面地上为5层（基层为车库），设空调及电梯配套设备等。电力电子安装与实验厂房三跨共63米宽（每跨21米宽）、180米长（含端部实验办公室，约10米*63米的二层小楼，单边走道）。每跨设置1部行吊，其中：中跨行吊起重30吨，两边跨行吊起重均为10吨。地面承重为500㎏/㎡.水、电、空压机房供气等配套设置。专用试验厂房及坑道（1）长150米、宽21米，设行吊50吨：（2）厂房南端20米长为二层小楼，南端中间设一个6米宽、4.5米高大门，进门一楼两侧为8间房仓库，二楼为办公室和集控室：（3）厂房地面承重为5000㎏/㎡（包括地坑）：（4）厂房北端中间靠墙内部设南北20米长、14米宽、4米深地坑：（5）厂房北端墙外部中间设一长约220米的坑道，坑道地面下深4米：坑道第一段为34米、宽14米、内空宽12米，第二段长120米、宽5米、内空宽4米：前两大段坑道沿长度方向交错设置与地面平的顶盖和高出地面1米的顶盖，平地顶盖长8米，高出地面的顶盖长6米，顶盖厚度暂按300mm设计，单端交错长度为0.5米：坑道尾部长70米、宽10米，地下深4米，地上高4米（即内空高5米），左右壁和顶盖的厚度均为3米，端部厚10米，尾部顶端设一5吨移动吊装葫芦。大门及门房注意大门与道路对面建筑物的通透视线问题。包括道路及管网等配套附属工程二、设计理念：——合理的功能流线组织根据不同功能的使用要求不同，从总体布局到单体设计，力求做到功能分区合理，交通流线清晰，避免不同流线和功能的交叉干扰。——以人为本的设计理念在满足办公楼一般使用要求的同时，通过细部的设计，争取为办公人员营造出一个高效、安全、人性化的办公环境。——庄重朴素的整体风格外立面材质呼应已建成的一期研发楼，突出军旅的文化底蕴和现代生活气息的相得益彰。——绿色可持续发展绿色可持续发展是新时代建筑的重要特征，我们通过多项节能环保措施，减少办公大楼及厂房内部使用的能耗，改善周围的微气候与小环境。三、规划目标本项目按国家标准进行规划、设计和建造，服务于新时代发展的需要，体现建筑设计的以人为本、整体性、经济性、超前性原则；实现新建区域与已建区域协调一致，符合总体规划。四、规划设计：1、建筑布局院区规划以办公楼及厂房为核心，通过合理的功能分区、交通组织及空间布局，体现院区复合型、多功能型的特征。办公楼位于南侧主入口处，对外是企业形象的直接展示，对内构成了园区空间景观轴线序列的起点；建筑主楼垂直于院区中轴线布置，入口对称式布置的硬地广场更是强化了空间轴线关系，形成完整的厂前区空间。厂房由2层的生产管理楼和单层的轻钢厂房组成，布置在办公楼北侧，其生产管理用房与南侧的办公楼相呼应；北侧为生产车间，与厂房办公区连为一体，方便管理；厂房的北侧为卸货区，作为厂房的原料及成品进出的主要集散地。在办公楼及厂房间主要布置室外停车场，方便两栋建筑人员的使用。2、交通组织（1）基地出入口基地内道路环通，对外设置2个出入口，沿基地中轴线上设置礼仪入口，车流可以通过此处经前广场到达办公楼檐廊，也可以经环路到达办公楼背面的停车场（库）；基地靠12号路东侧设置物流入口，生产的原料及成品经此口进出，由于其偏向基地一侧，因此对办公区的干扰较小；基地西侧围墙上另设置一出入口，以便与原研发区沟通。（2）车行流线机动车沿用地范围线周边的机动车道和基地内部的规划道路行驶，考虑车辆使用的方便，在道路边就近设置部分汽车停车位；地下车库入口位于办公楼北面。（3）人行流线普通办公人流从基地南侧干道而来，经过入口广场进入主楼；原研发...
