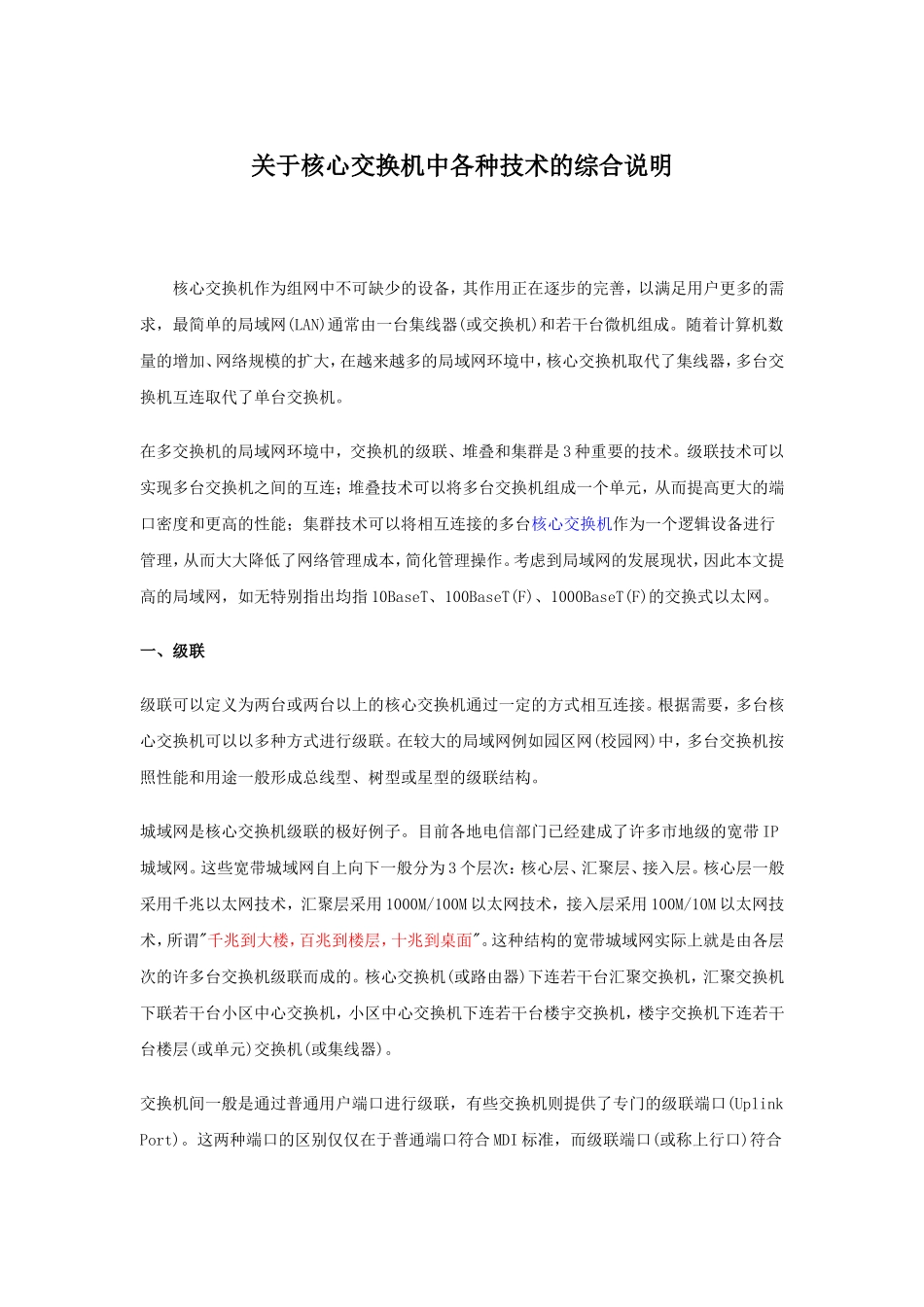

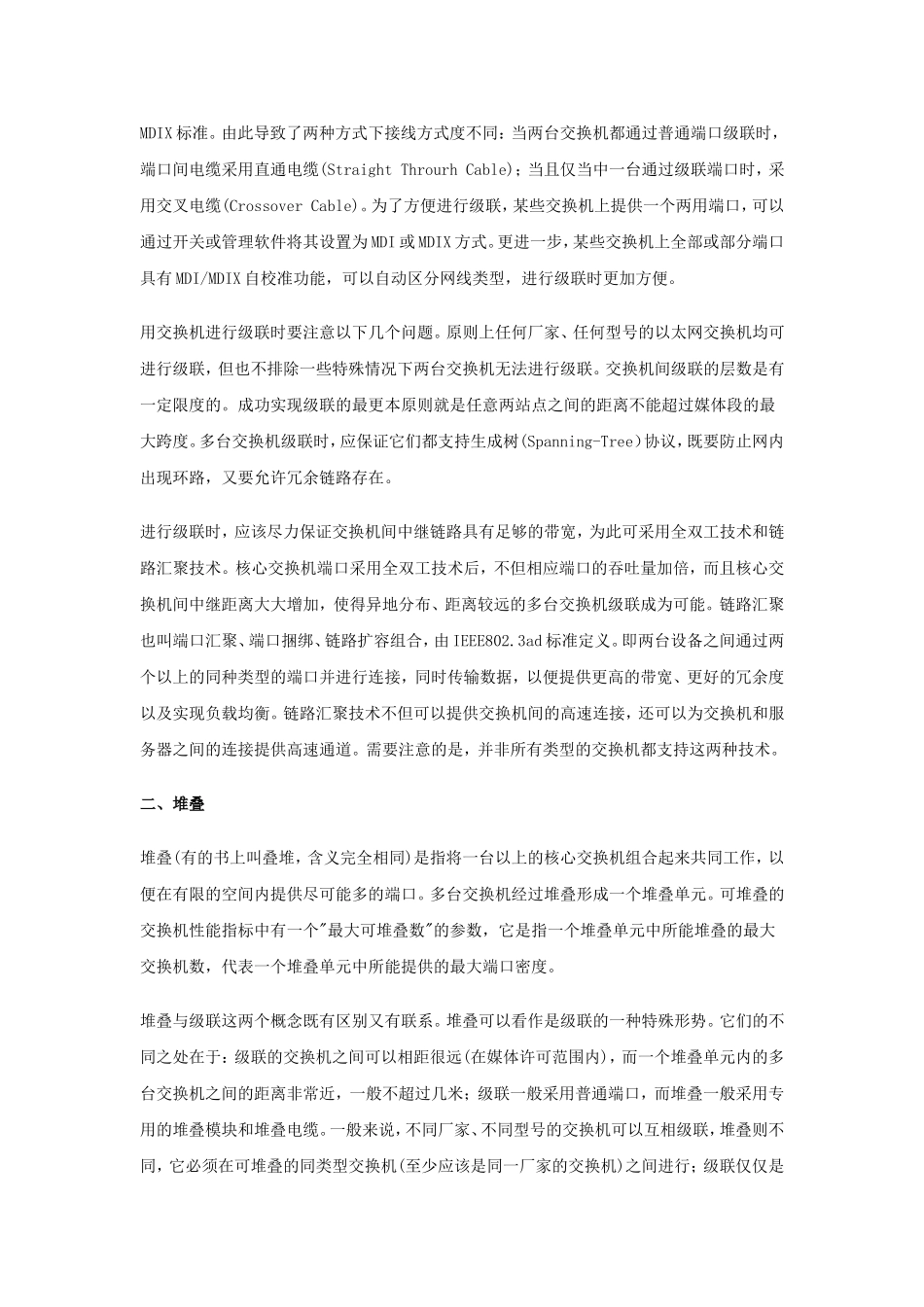

关于核心交换机中各种技术的综合说明核心交换机作为组网中不可缺少的设备，其作用正在逐步的完善，以满足用户更多的需求，最简单的局域网(LAN)通常由一台集线器(或交换机)和若干台微机组成。随着计算机数量的增加、网络规模的扩大，在越来越多的局域网环境中，核心交换机取代了集线器，多台交换机互连取代了单台交换机。在多交换机的局域网环境中，交换机的级联、堆叠和集群是3种重要的技术。级联技术可以实现多台交换机之间的互连；堆叠技术可以将多台交换机组成一个单元，从而提高更大的端口密度和更高的性能；集群技术可以将相互连接的多台核心交换机作为一个逻辑设备进行管理，从而大大降低了网络管理成本，简化管理操作。考虑到局域网的发展现状，因此本文提高的局域网，如无特别指出均指10BaseT、100BaseT(F)、1000BaseT(F)的交换式以太网。一、级联级联可以定义为两台或两台以上的核心交换机通过一定的方式相互连接。根据需要，多台核心交换机可以以多种方式进行级联。在较大的局域网例如园区网(校园网)中，多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。城域网是核心交换机级联的极好例子。目前各地电信部门已经建成了许多市地级的宽带IP城域网。这些宽带城域网自上向下一般分为3个层次：核心层、汇聚层、接入层。核心层一般采用千兆以太网技术，汇聚层采用1000M/100M以太网技术，接入层采用100M/10M以太网技术，所谓"千兆到大楼，百兆到楼层，十兆到桌面"。这种结构的宽带城域网实际上就是由各层次的许多台交换机级联而成的。核心交换机(或路由器)下连若干台汇聚交换机，汇聚交换机下联若干台小区中心交换机，小区中心交换机下连若干台楼宇交换机，楼宇交换机下连若干台楼层(或单元)交换机(或集线器)。交换机间一般是通过普通用户端口进行级联，有些交换机则提供了专门的级联端口(UplinkPort)。这两种端口的区别仅仅在于普通端口符合MDI标准，而级联端口(或称上行口)符合MDIX标准。由此导致了两种方式下接线方式度不同：当两台交换机都通过普通端口级联时，端口间电缆采用直通电缆(StraightThrourhCable)；当且仅当中一台通过级联端口时，采用交叉电缆(CrossoverCable)。为了方便进行级联，某些交换机上提供一个两用端口，可以通过开关或管理软件将其设置为MDI或MDIX方式。更进一步，某些交换机上全部或部分端口具有MDI/MDIX自校准功能，可以自动区分网线类型，进行级联时更加方便。用交换机进行级联时要注意以下几个问题。原则上任何厂家、任何型号的以太网交换机均可进行级联，但也不排除一些特殊情况下两台交换机无法进行级联。交换机间级联的层数是有一定限度的。成功实现级联的最更本原则就是任意两站点之间的距离不能超过媒体段的最大跨度。多台交换机级联时，应保证它们都支持生成树(Spanning-Tree）协议，既要防止网内出现环路，又要允许冗余链路存在。进行级联时，应该尽力保证交换机间中继链路具有足够的带宽，为此可采用全双工技术和链路汇聚技术。核心交换机端口采用全双工技术后，不但相应端口的吞吐量加倍，而且核心交换机间中继距离大大增加，使得异地分布、距离较远的多台交换机级联成为可能。链路汇聚也叫端口汇聚、端口捆绑、链路扩容组合，由IEEE802.3ad标准定义。即两台设备之间通过两个以上的同种类型的端口并进行连接，同时传输数据，以便提供更高的带宽、更好的冗余度以及实现负载均衡。链路汇聚技术不但可以提供交换机间的高速连接，还可以为交换机和服务器之间的连接提供高速通道。需要注意的是，并非所有类型的交换机都支持这两种技术。二、堆叠堆叠(有的书上叫叠堆，含义完全相同)是指将一台以上的核心交换机组合起来共同工作，以便在有限的空间内提供尽可能多的端口。多台交换机经过堆叠形成一个堆叠单元。可堆叠的交换机性能指标中有一个"最大可堆叠数"的参数，它是指一个堆叠单元中所能堆叠的最大交换机数，代表一个堆叠单元中所能提供的最大端口密度。堆叠与级联这两个概念既有区别又有联系。堆叠可以看作是级联的一种特殊形势。它们的不同之处在于：级联的交换机之间可以相距很远(在媒体许可范围内)，而一个堆叠单元内...
