智能通风系统使用说明书VIP专享

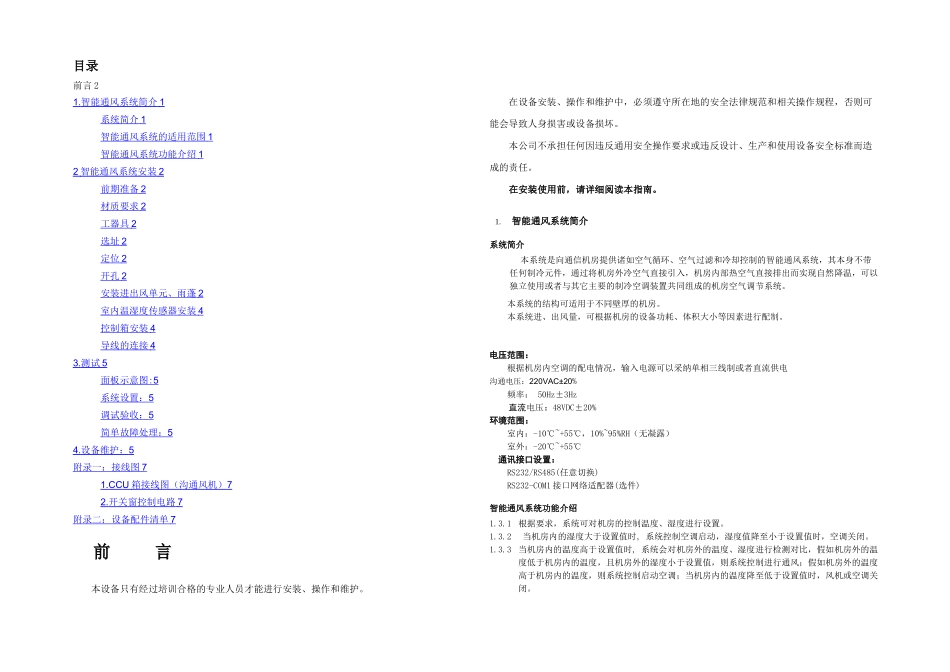

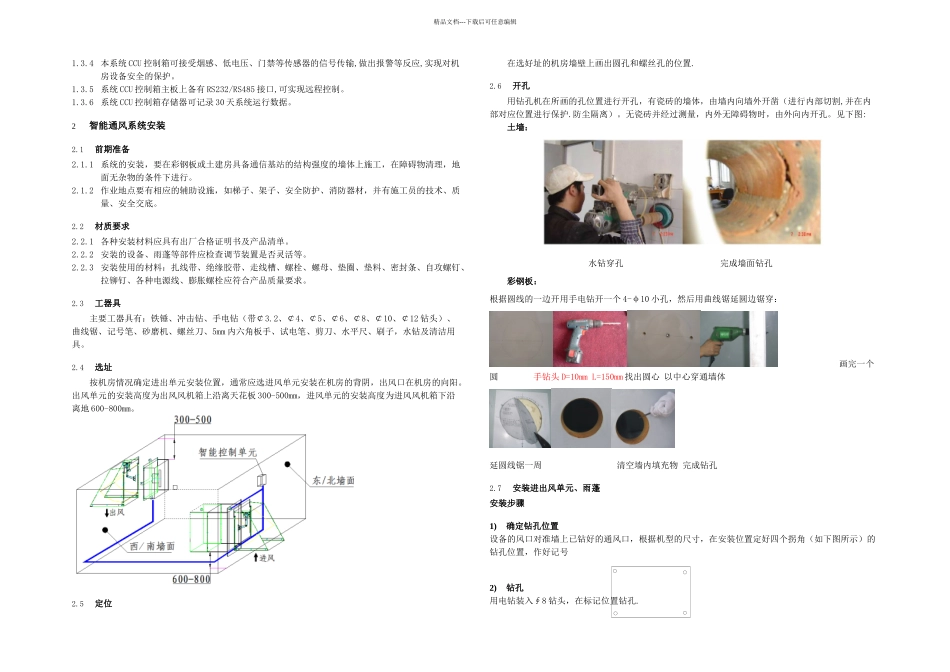

目录前言 21. 智能通风系统简介 1 系统简介 1 智能通风系统的适用范围 1 智能通风系统功能介绍 1 2 智能通风系统安装 2 前期准备 2 材质要求 2 工器具 2 选址 2 定位 2 开孔 2 安装进出风单元、雨蓬 2 室内温 湿 度传感器安装 4 控制箱安装 4 导线的连接 4 3. 测试 5 面板示意图 : 5 系统设置： 5 调试验收： 5 简单故障处理： 5 4. 设备维护： 5 附录一：接线图 7 1. CCU 箱接线图（沟通风机） 7 2. 开关 窗 控制电路 7 附录二：设备配件清单 7 前 言本设备只有经过培训合格的专业人员才能进行安装、操作和维护。在设备安装、操作和维护中，必须遵守所在地的安全法律规范和相关操作规程，否则可能会导致人身损害或设备损坏。本公司不承担任何因违反通用安全操作要求或违反设计、生产和使用设备安全标准而造成的责任。在安装使用前，请详细阅读本指南。1.智能通风系统简介系统简介本系统是向通信机房提供诸如空气循环、空气过滤和冷却控制的智能通风系统，其本身不带任何制冷元件，通过将机房外冷空气直接引入，机房内部热空气直接排出而实现自然降温，可以独立使用或者与其它主要的制冷空调装置共同组成的机房空气调节系统。本系统的结构可适用于不同壁厚的机房。本系统进、出风量，可根据机房的设备功耗、体积大小等因素进行配制。电压范围：根据机房内空调的配电情况，输入电源可以采纳单相三线制或者直流供电沟通电压：220VAC±20% 频率： 50Hz±3Hz直流电压：48VDC±20%环境范围： 室内：-10℃~+55℃，10%~95%RH（无凝露） 室外：-20℃~+55℃通讯接口设置：RS232/RS485(任意切换)RS232-COM1 接口网络适配器(选件)智能通风系统功能介绍1.3.1 根据要求，系统可对机房的控制温度、湿度进行设置。1.3.2 当机房内的湿度大于设置值时, 系统控制空调启动，湿度值降至小于设置值时，空调关闭。1.3.3 当机房内的温度高于设置值时, 系统会对机房外的温度、湿度进行检测对比，假如机房外的温度低于机房内的温度，且机房外的湿度小于设置值，则系统控制进行通风；假如机房外的温度高于机房内的温度，则系统控制启动空调；当机房内的温度降至低于设置值时，风机或空调关闭。精品文档---下载后可任意编辑1.3.4 本系统 CCU 控制箱可接受烟感、低电压、门禁等传感器的信号传输,做出报警等反应,实现对机房设备安全的保护。1.3.5 系统 CCU 控制箱主板上备有 RS232/RS485 接...
