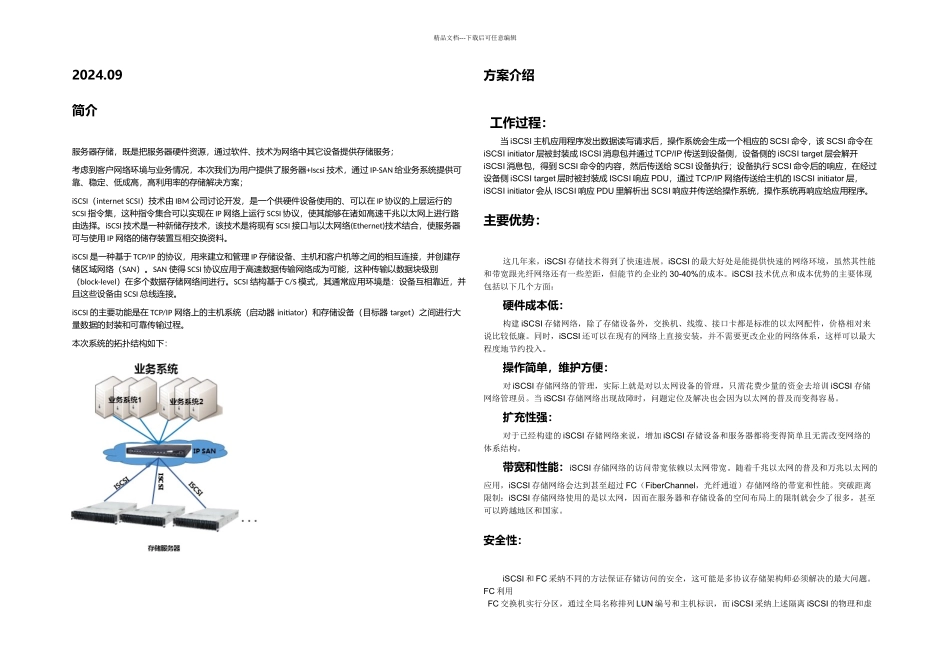

精品文档---下载后可任意编辑2024.09简介服务器存储,既是把服务器硬件资源,通过软件、技术为网络中其它设备提供存储服务;考虑到客户网络环境与业务情况,本次我们为用户提供了服务器+Iscsi 技术,通过 IP-SAN 给业务系统提供可靠、稳定、低成高,高利用率的存储解决方案;iSCSI(internet SCSI)技术由 IBM 公司讨论开发,是一个供硬件设备使用的、可以在 IP 协议的上层运行的SCSI 指令集,这种指令集合可以实现在 IP 网络上运行 SCSI 协议,使其能够在诸如高速千兆以太网上进行路由选择。iSCSI 技术是一种新储存技术,该技术是将现有 SCSI 接口与以太网络(Ethernet)技术结合,使服务器可与使用 IP 网络的储存装置互相交换资料。iSCSI 是一种基于 TCP/IP 的协议,用来建立和管理 IP 存储设备、主机和客户机等之间的相互连接,并创建存储区域网络(SAN)。SAN 使得 SCSI 协议应用于高速数据传输网络成为可能,这种传输以数据块级别(block-level)在多个数据存储网络间进行。SCSI 结构基于 C/S 模式,其通常应用环境是:设备互相靠近,并且这些设备由 SCSI 总线连接。iSCSI 的主要功能是在 TCP/IP 网络上的主机系统(启动器 initiator)和存储设备(目标器 target)之间进行大量数据的封装和可靠传输过程。本次系统的拓扑结构如下:方案介绍工作过程:当 iSCSI 主机应用程序发出数据读写请求后,操作系统会生成一个相应的 SCSI 命令,该 SCSI 命令在iSCSI initiator 层被封装成 ISCSI 消息包并通过 TCP/IP 传送到设备侧,设备侧的 iSCSI target 层会解开iSCSI 消息包,得到 SCSI 命令的内容,然后传送给 SCSI 设备执行;设备执行 SCSI 命令后的响应,在经过设备侧 iSCSI target 层时被封装成 ISCSI 响应 PDU,通过 TCP/IP 网络传送给主机的 ISCSI initiator 层,iSCSI initiator 会从 ISCSI 响应 PDU 里解析出 SCSI 响应并传送给操作系统,操作系统再响应给应用程序。主要优势:这几年来,iSCSI 存储技术得到了快速进展。iSCSI 的最大好处是能提供快速的网络环境,虽然其性能和带宽跟光纤网络还有一些差距,但能节约企业约 30-40%的成本。iSCSI 技术优点和成本优势的主要体现包括以下几个方面:硬件成本低:构建 iSCSI 存储网络,除了存储设备外,交换机、线缆、接口卡都是标准的以太网配件,价格相对来说比较低廉。同时,iSCSI 还可以在现有的网络上直接...
