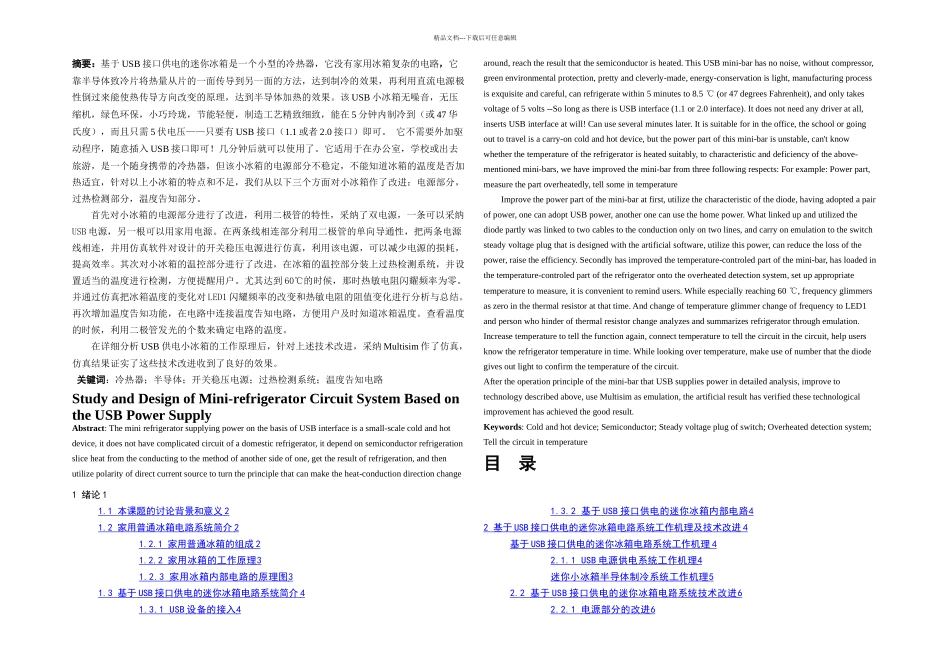

精品文档---下载后可任意编辑摘要：基于 USB 接口供电的迷你冰箱是一个小型的冷热器，它没有家用冰箱复杂的电路，它靠半导体致冷片将热量从片的一面传导到另一面的方法，达到制冷的效果，再利用直流电源极性倒过来能使热传导方向改变的原理，达到半导体加热的效果。该 USB 小冰箱无噪音，无压缩机，绿色环保，小巧玲珑，节能轻便，制造工艺精致细致，能在 5 分钟内制冷到（或 47 华氏度），而且只需 5 伏电压——只要有 USB 接口（1.1 或者 2.0 接口）即可。 它不需要外加驱动程序，随意插入 USB 接口即可！几分钟后就可以使用了。它适用于在办公室，学校或出去旅游，是一个随身携带的冷热器，但该小冰箱的电源部分不稳定，不能知道冰箱的温度是否加热适宜，针对以上小冰箱的特点和不足，我们从以下三个方面对小冰箱作了改进：电源部分，过热检测部分，温度告知部分。首先对小冰箱的电源部分进行了改进，利用二极管的特性，采纳了双电源，一条可以采纳USB 电源，另一根可以用家用电源。在两条线相连部分利用二极管的单向导通性，把两条电源线相连，并用仿真软件对设计的开关稳压电源进行仿真，利用该电源，可以减少电源的损耗，提高效率。其次对小冰箱的温控部分进行了改进，在冰箱的温控部分装上过热检测系统，并设置适当的温度进行检测，方便提醒用户。尤其达到 60℃的时候，那时热敏电阻闪耀频率为零。并通过仿真把冰箱温度的变化对 LED1 闪耀频率的改变和热敏电阻的阻值变化进行分析与总结。再次增加温度告知功能，在电路中连接温度告知电路，方便用户及时知道冰箱温度。查看温度的时候，利用二极管发光的个数来确定电路的温度。在详细分析 USB 供电小冰箱的工作原理后，针对上述技术改进，采纳 Multisim 作了仿真，仿真结果证实了这些技术改进收到了良好的效果。关键词：冷热器；半导体；开关稳压电源；过热检测系统；温度告知电路Study and Design of Mini-refrigerator Circuit System Based on the USB Power SupplyAbstract: The mini refrigerator supplying power on the basis of USB interface is a small-scale cold and hot device, it does not have complicated circuit of a domestic refrigerator, it depend on semiconductor refrigeration slice heat from the conducting to the method of another side of one, get the result ...
