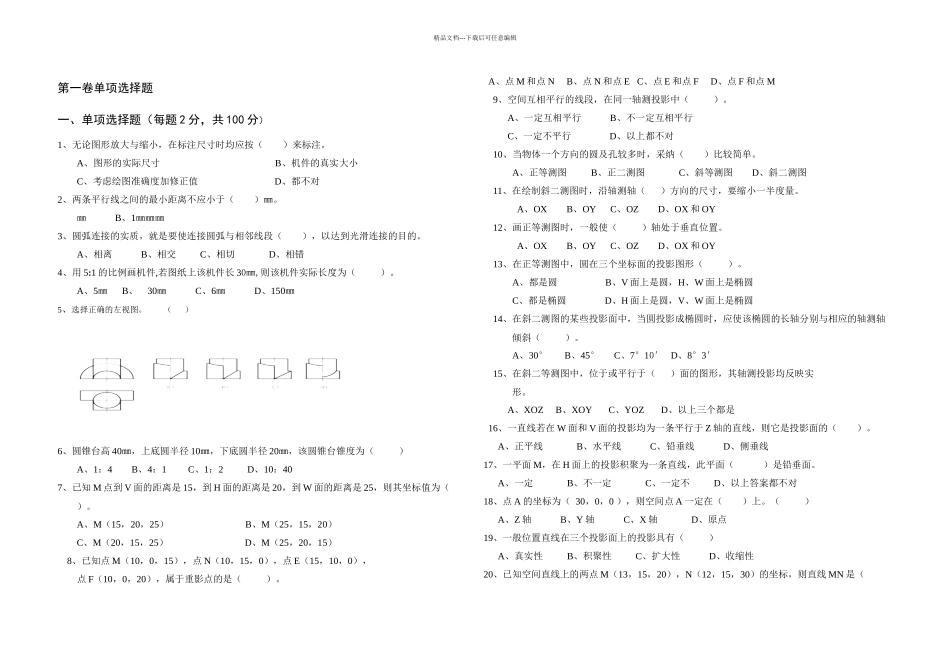

精品文档---下载后可任意编辑第一卷单项选择题一、单项选择题（每题 2 分，共 100 分）1、无论图形放大与缩小，在标注尺寸时均应按（ ）来标注。A、图形的实际尺寸 B、机件的真实大小 C、考虑绘图准确度加修正值 D、都不对2、两条平行线之间的最小距离不应小于（ ）㎜。㎜ B、1㎜㎜㎜3、圆弧连接的实质，就是要使连接圆弧与相邻线段（ ），以达到光滑连接的目的。 A、相离 B、相交 C、相切 D、相错4、用 5:1 的比例画机件,若图纸上该机件长 30㎜,则该机件实际长度为（ ）。A、5㎜ B、 30㎜ C、6㎜ D、150㎜5、选择正确的左视图。 （ ）6、圆锥台高 40㎜，上底圆半径 10㎜，下底圆半径 20㎜，该圆锥台锥度为（ ）A、1：4 B、4：1 C、1：2 D、10：407、已知 M 点到 V 面的距离是 15，到 H 面的距离是 20，到 W 面的距离是 25，则其坐标值为（ ）。A、M（15，20，25） B、M（25，15，20） C、M（20，15，25） D、M（25，20，15）8、已知点 M（10，0，15），点 N（10，15，0），点 E（15，10，0），点 F（10，0，20），属于重影点的是（ ）。A、点 M 和点 N B、点 N 和点 E C、点 E 和点 F D、点 F 和点 M9、空间互相平行的线段，在同一轴测投影中（ ）。A、一定互相平行 B、不一定互相平行 C、一定不平行 D、以上都不对10、当物体一个方向的圆及孔较多时，采纳（ ）比较简单。A、正等测图 B、正二测图 C、斜等测图 D、斜二测图11、在绘制斜二测图时，沿轴测轴（ ）方向的尺寸，要缩小一半度量。A、OX B、OY C、OZ D、OX 和 OY12、画正等测图时，一般使（ ）轴处于垂直位置。A、OX B、OY C、OZ D、OX 和 OY13、在正等测图中，圆在三个坐标面的投影图形（ ）。A、都是圆 B、V 面上是圆，H、W 面上是椭圆 C、都是椭圆 D、H 面上是圆，V、W 面上是椭圆14、在斜二测图的某些投影面中，当圆投影成椭圆时，应使该椭圆的长轴分别与相应的轴测轴倾斜（ ）。A、30° B、45° C、7°10′ D、8°3′15、在斜二等测图中，位于或平行于（ ）面的图形，其轴测投影均反映实形。 A、XOZ B、XOY C、YOZ D、以上三个都是16、一直线若在 W 面和 V 面的投影均为一条平行于 Z 轴的直线，则它是投影面的（ ）。A、正平线 B、水平线 C、铅垂线 D、侧垂线17、一平面 M，在 H 面上的投影积聚为一条直线，此平面（ ）是铅垂面。A、一定 B、不一定 C、...
