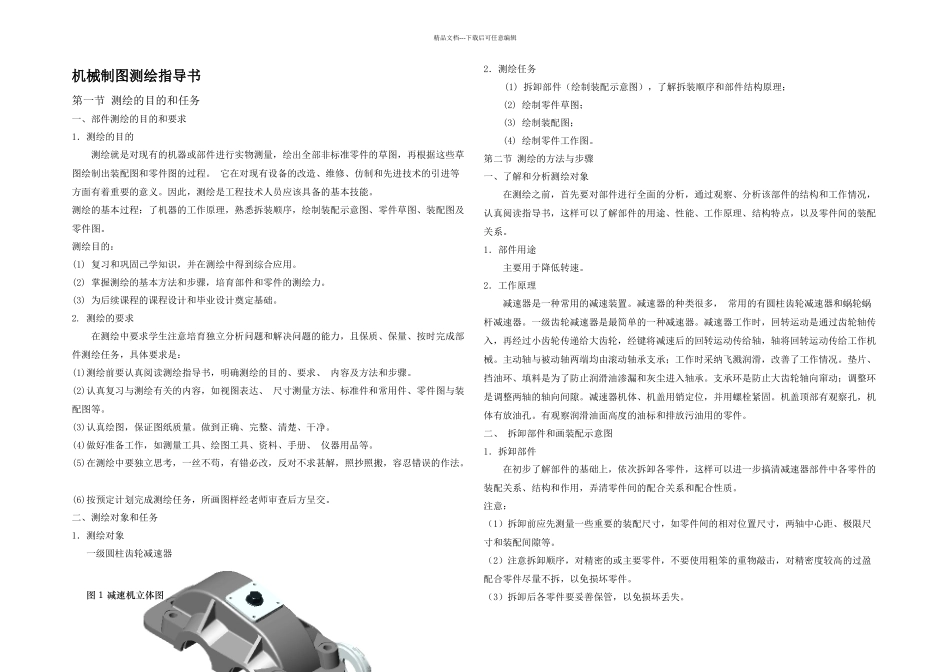

精品文档---下载后可任意编辑指导书杭州职业技术学院 友嘉机电学院模具教研室精品文档---下载后可任意编辑机械制图测绘指导书第一节 测绘的目的和任务一、部件测绘的目的和要求1．测绘的目的测绘就是对现有的机器或部件进行实物测量，绘出全部非标准零件的草图，再根据这些草图绘制出装配图和零件图的过程。 它在对现有设备的改造、维修、仿制和先进技术的引进等方面有着重要的意义。因此，测绘是工程技术人员应该具备的基本技能。测绘的基本过程：了机器的工作原理，熟悉拆装顺序，绘制装配示意图、零件草图、装配图及零件图。测绘目的：(1) 复习和巩固己学知识，并在测绘中得到综合应用。(2) 掌握测绘的基本方法和步骤，培育部件和零件的测绘力。(3) 为后续课程的课程设计和毕业设计奠定基础。2. 测绘的要求在测绘中要求学生注意培育独立分析问题和解决问题的能力，且保质、保量、按时完成部件测绘任务，具体要求是：(1)测绘前要认真阅读测绘指导书，明确测绘的目的、要求、 内容及方法和步骤。 (2)认真复习与测绘有关的内容，如视图表达、 尺寸测量方法、标准件和常用件、零件图与装配图等。 (3)认真绘图，保证图纸质量。做到正确、完整、清楚、干净。 (4)做好准备工作，如测量工具、绘图工具、资料、手册、 仪器用品等。 (5)在测绘中要独立思考，一丝不苟，有错必改，反对不求甚解，照抄照搬，容忍错误的作法。 (6)按预定计划完成测绘任务，所画图样经老师审查后方呈交。二、测绘对象和任务1．测绘对象一级圆柱齿轮减速器图 1 减速机立体图2．测绘任务(1) 拆卸部件（绘制装配示意图），了解拆装顺序和部件结构原理；(2) 绘制零件草图； (3) 绘制装配图；(4) 绘制零件工作图。第二节 测绘的方法与步骤一、了解和分析测绘对象 在测绘之前，首先要对部件进行全面的分析，通过观察、分析该部件的结构和工作情况，认真阅读指导书，这样可以了解部件的用途、性能、工作原理、结构特点，以及零件间的装配关系。1．部件用途 主要用于降低转速。2．工作原理减速器是一种常用的减速装置。减速器的种类很多， 常用的有圆柱齿轮减速器和蜗轮蜗杆减速器。一级齿轮减速器是最简单的一种减速器。减速器工作时，回转运动是通过齿轮轴传入，再经过小齿轮传递给大齿轮，经键将减速后的回转运动传给轴，轴将回转运动传给工作机械。主动轴与被动轴两端均由滚动轴承支承；工作时采纳飞溅润滑，改善了工作情况。垫片、挡油环、填料是为了防...
