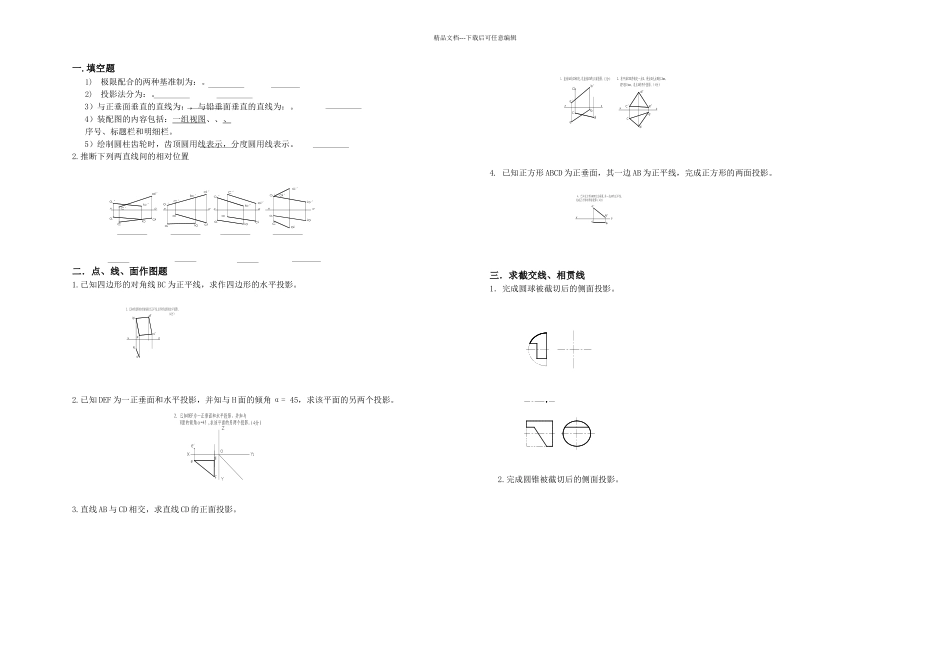

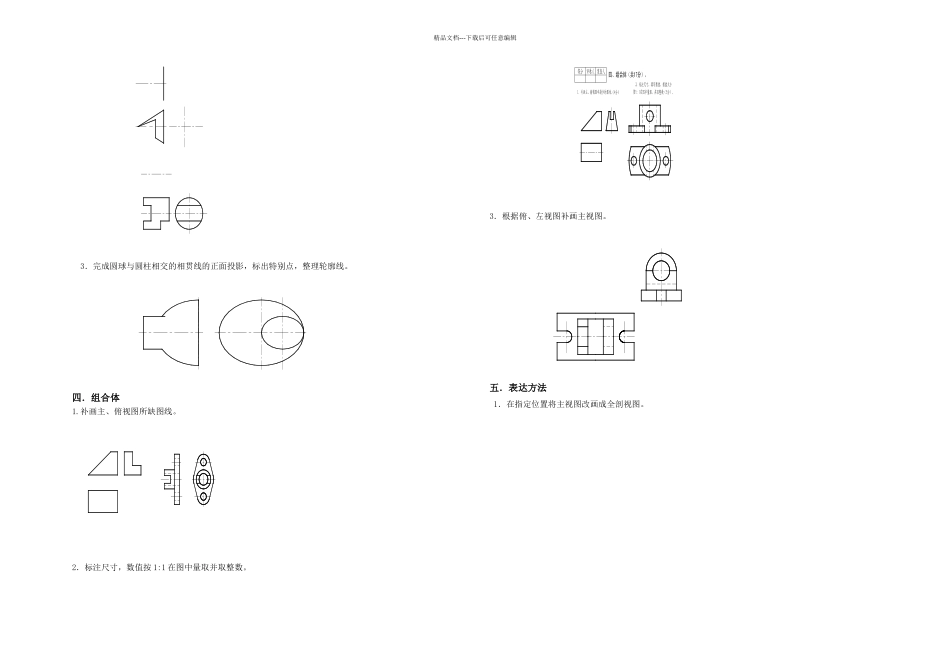

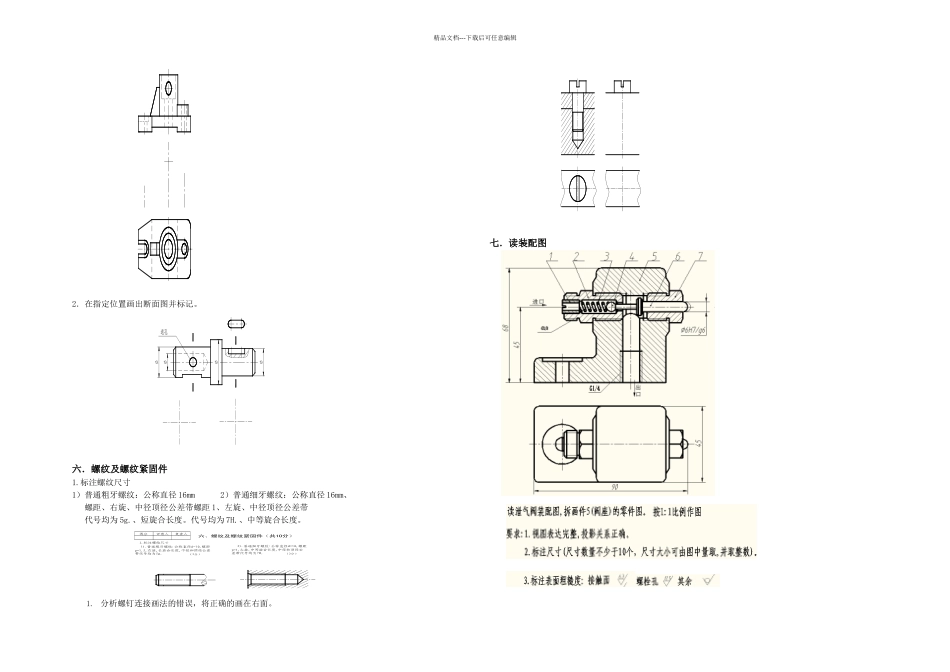

精品文档---下载后可任意编辑一.填空题1)极限配合的两种基准制为：。2)投影法分为：。3）与正垂面垂直的直线为：，与铅垂面垂直的直线为：。4）装配图的内容包括：一组视图、、、序号、标题栏和明细栏。5）绘制圆柱齿轮时，齿顶圆用线表示，分度圆用线表示。2.推断下列两直线间的相对位置二．点、线、面作图题1.已知四边形的对角线 BC 为正平线，求作四边形的水平投影。2.已知 DEF 为一正垂面和水平投影，并知与 H 面的倾角 α= 45，求该平面的另两个投影。3.直线 AB 与 CD 相交，求直线 CD 的正面投影。4. 已知正方形 ABCD 为正垂面，其一边 AB 为正平线，完成正方形的两面投影。三．求截交线、相贯线1．完成圆球被截切后的侧面投影。2.完成圆锥被截切后的侧面投影。精品文档---下载后可任意编辑3．完成圆球与圆柱相交的相贯线的正面投影，标出特别点，整理轮廓线。四．组合体1.补画主、俯视图所缺图线。2．标注尺寸，数值按 1:1 在图中量取并取整数。3．根据俯、左视图补画主视图。五．表达方法1．在指定位置将主视图改画成全剖视图。精品文档---下载后可任意编辑2．在指定位置画出断面图并标记。六．螺纹及螺纹紧固件1.标注螺纹尺寸1）普通粗牙螺纹：公称直径 16mm 2）普通细牙螺纹：公称直径 16mm、螺距、右旋、中径顶径公差带螺距 1、左旋、中径顶径公差带代号均为 5g.、短旋合长度。代号均为 7H.、中等旋合长度。1. 分析螺钉连接画法的错误，将正确的画在右面。七．读装配图精品文档---下载后可任意编辑 答案画在下面：机械制图练习题 B 答案一． 填空题、推断题1. 填空题1)极限配合的两种基准制为：基孔制、基轴制。2)投影法分为：中心投影、平行投影。3)与正垂面垂直的直线为：正平线，与铅垂面垂直的直线为：水平线。4)装配图的内容包括：一组视图、全部尺寸、技术要求、序号、标题栏和明细栏。5）绘制圆柱齿轮时，齿顶圆用粗实线表示，分度圆用细点画线表示2.推断下列两直线间的相对位置交叉相交平行交叉二．点、线、面作图题1.已知四边形的对角线 BC 为正平线，求作四边形的水平投影。2.已知 DEF 为一正垂面和水平投影，并知与 H 面的倾角 α= 45，求该平面的另两个投影。3.直线 AB 与 CD 相交，求直线 CD 的正面投影。4. 已知正方形 ABCD 为正垂面，其一边 AB 为正平线，完成正方形的两面投影。三．求截交线、相贯线1．完成圆球被截切后的侧面投影。2.完成圆锥被截切后的侧面投影...
