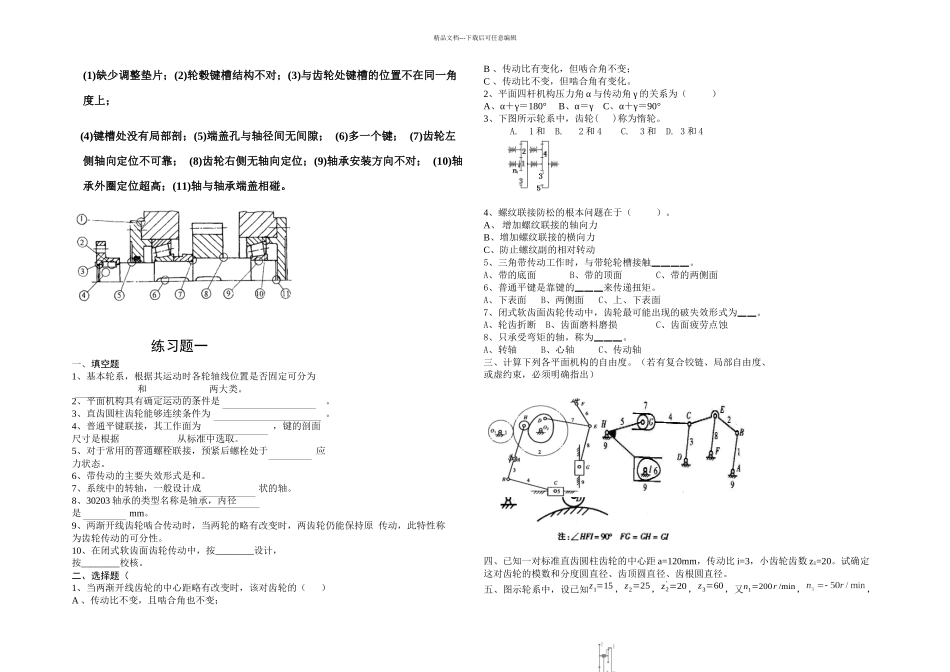

精品文档---下载后可任意编辑(1)缺少调整垫片；(2)轮毂键槽结构不对；(3)与齿轮处键槽的位置不在同一角度上； (4)键槽处没有局部剖；(5)端盖孔与轴径间无间隙； (6)多一个键； (7)齿轮左侧轴向定位不可靠； (8)齿轮右侧无轴向定位；(9)轴承安装方向不对； (10)轴承外圈定位超高；(11)轴与轴承端盖相碰。练习题一一、填空题1、基本轮系，根据其运动时各轮轴线位置是否固定可分为 和 两大类。2、平面机构具有确定运动的条件是 。3、直齿圆柱齿轮能够连续条件为 。 4、普通平键联接，其工作面为 ，键的剖面尺寸是根据 从标准中选取。5、对于常用的普通螺栓联接，预紧后螺栓处于 应力状态。6、带传动的主要失效形式是和。7、系统中的转轴，一般设计成 状的轴。8、30203 轴承的类型名称是轴承，内径是 mm。9、两渐开线齿轮啮合传动时，当两轮的略有改变时，两齿轮仍能保持原 传动，此特性称为齿轮传动的可分性。10、在闭式软齿面齿轮传动中，按________设计，按________校核。二、选择题（1、当两渐开线齿轮的中心距略有改变时，该对齿轮的（ ）A 、传动比不变，且啮合角也不变； B 、传动比有变化，但啮合角不变；C 、传动比不变，但啮合角有变化。2、平面四杆机构压力角 α 与传动角 γ 的关系为（ ）A、α＋γ＝180° B、α＝γ C、α＋γ＝90°3、下图所示轮系中，齿轮( )称为惰轮。A. 1 和 B. 2 和 4 C. 3 和 D. 3 和 44、螺纹联接防松的根本问题在于（ ）。A、 增加螺纹联接的轴向力 B、增加螺纹联接的横向力C、防止螺纹副的相对转动5、三角带传动工作时，与带轮轮槽接触▁▁▁▁。A、带的底面B、带的顶面C、带的两侧面6、普通平键是靠键的▁▁▁来传递扭矩。A、下表面B、两侧面C、上、下表面7、闭式软齿面齿轮传动中，齿轮最可能出现的破失效形式为▁▁。A、轮齿折断 B、齿面磨料磨损 C、齿面疲劳点蚀8、只承受弯矩的轴，称为▁▁▁。A、转轴B、心轴C、传动轴三、计算下列各平面机构的自由度。（若有复合铰链、局部自由度、或虚约束，必须明确指出）四、已知一对标准直齿圆柱齿轮的中心距 a=120mm，传动比 i=3，小齿轮齿数 z1=20。试确定这对齿轮的模数和分度圆直径、齿顶圆直径、齿根圆直径。五、图示轮系中，设已知z1=15 ，z2=25，z2' =20，z3=60，又n1=200r /min，，精品文档---下载后可任意编辑试求系杆 H 的转速的大小和方向。六、一偏置直动尖项从动件盘形凸轮机构如图所示。已知...
