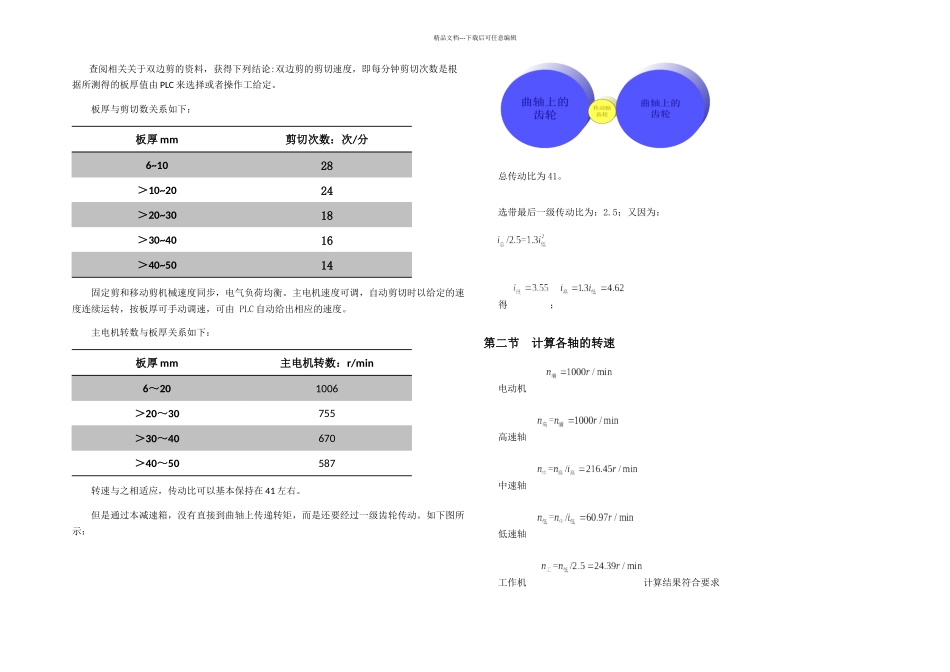

精品文档---下载后可任意编辑第一节 分析和拟定运动简图滚切式双边剪具有高载荷，低速的特点，因此我们使用双电机分流式减速器，来承受较高载荷，为二级减速箱。分流式减速器特点：结构紧凑，传动比大，传动平稳，效率高，能承受重载荷，经初步计算的系统组成简图如下。滚切式双边剪工作曲轴 最大工作压力为：，随着板料厚度不同而有所增减。转速：，随着板料厚度不同而有所增减。第二节 选择电动机功率有电动机至活塞的总效率： -圆柱斜齿轮传动效率取 -弹性联轴器效率取资料显示，固定剪和移动剪需要各由 253kW 的功率驱动。固定剪和移动剪机械速度同步，电气负荷均衡。第三节 确定电动机查阅晚上资料得，应选用，Z355-3A 直流电动机Z335-3A 直流电动机资料如下：额定电压：440（V） 额定功率：250kw 型号：Z355-3A 极数：8 极 产品类型：有刷直流电动机 品牌：西玛电机 额定转速：1000（rpm） 产品认证：CCC 应用范围：Z355-3A 电动机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组充用。 第四章 查阅并计算传动装置的总传动比和分配各级传动比第一节 传动装置的总传动比精品文档---下载后可任意编辑查阅相关关于双边剪的资料，获得下列结论:双边剪的剪切速度，即每分钟剪切次数是根据所测得的板厚值由 PLC 来选择或者操作工给定。板厚与剪切数关系如下：板厚 mm剪切次数：次/分6~1028＞10~2024＞20~3018＞30~4016＞40~5014固定剪和移动剪机械速度同步，电气负荷均衡。主电机速度可调，自动剪切时以给定的速度连续运转，按板厚可手动调速，可由 PLC 自动给出相应的速度。主电机转数与板厚关系如下：板厚 mm主电机转数：r/min6～201006＞20～30755＞30～40670＞40～50587转速与之相适应，传动比可以基本保持在 41 左右。但是通过本减速箱，没有直接到曲轴上传递转矩，而是还要经过一级齿轮传动。如下图所示：总传动比为 41。选带最后一级传动比为：2.5；又因为：得 ；第二节 计算各轴的转速电动机 高速轴 中速轴 低速轴 工作机 计算结果符合要求精品文档---下载后可任意编辑第三节 计算各轴的输入功率轴 1 单个电机轴 2轴 3第五章 斜齿圆柱齿轮的传动设计主要查询资料由教材吴克坚、于晓红、钱瑞明主编：机械设计，高等教育出版社一、齿轮材料及热处理大、小齿轮材料为 40CrMnMo（合金钢渗碳淬火），齿芯硬度（229-363HBS），齿面硬度（57-63HBS），,二、初步设计齿轮传动的主要...
