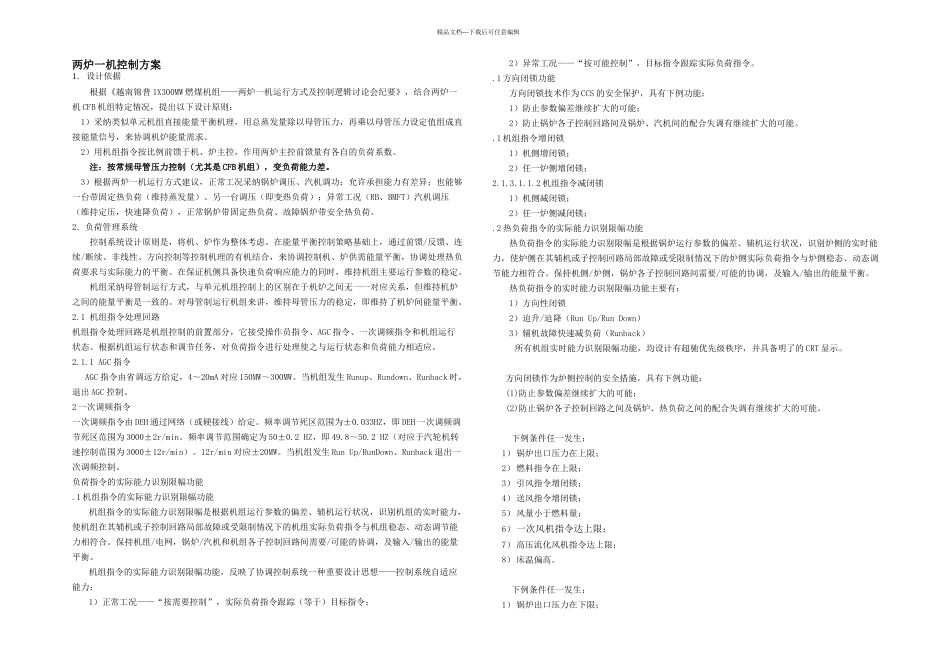

精品文档---下载后可任意编辑两炉一机控制方案1.设计依据 根据《越南锦普 1X300MW 燃煤机组——两炉一机运行方式及控制逻辑讨论会纪要》,结合两炉一机 CFB 机组特定情况,提出以下设计原则: 1)采纳类似单元机组直接能量平衡机理,用总蒸发量除以母管压力,再乘以母管压力设定值组成直接能量信号,来协调机炉能量需求。 2)用机组指令按比例前馈于机、炉主控,作用两炉主控前馈量有各自的负荷系数。 注:按常规母管压力控制(尤其是 CFB 机组),变负荷能力差。 3)根据两炉一机运行方式建议,正常工况采纳锅炉调压、汽机调功;允许承担能力有差异;也能够一台带固定热负荷(维持蒸发量)、另一台调压(即变热负荷);异常工况(RB、BMFT)汽机调压(维持定压,快速降负荷),正常锅炉带固定热负荷、故障锅炉带安全热负荷。2.负荷管理系统 控制系统设计原则是,将机、炉作为整体考虑。在能量平衡控制策略基础上,通过前馈/反馈、连续/断续、非线性、方向控制等控制机理的有机结合,来协调控制机、炉供需能量平衡,协调处理热负荷要求与实际能力的平衡。在保证机侧具备快速负荷响应能力的同时,维持机组主要运行参数的稳定。 机组采纳母管制运行方式,与单元机组控制上的区别在于机炉之间无一一对应关系,但维持机炉之间的能量平衡是一致的。对母管制运行机组来讲,维持母管压力的稳定,即维持了机炉间能量平衡。2.1 机组指令处理回路机组指令处理回路是机组控制的前置部分,它接受操作员指令、AGC 指令、一次调频指令和机组运行状态。根据机组运行状态和调节任务,对负荷指令进行处理使之与运行状态和负荷能力相适应。2.1.1 AGC 指令 AGC 指令由省调远方给定,4~20mA 对应 150MW~300MW。当机组发生 Runup、Rundown、Runback 时,退出 AGC 控制。2 一次调频指令一次调频指令由 DEH 通过网络(或硬接线)给定。频率调节死区范围为±0.033HZ,即 DEH 一次调频调节死区范围为 3000±2r/min。频率调节范围确定为 50±0.2 HZ,即 49.8~50.2 HZ(对应于汽轮机转速控制范围为 3000±12r/min)。12r/min 对应±20MW。当机组发生 Run Up/RunDown、Runback 退出一次调频控制。负荷指令的实际能力识别限幅功能.1 机组指令的实际能力识别限幅功能机组指令的实际能力识别限幅是根据机组运行参数的偏差、辅机运行状况,识别机组的实时能力,使机组在其辅机或子控制回路局部故障或受限制情况下的机组实际负荷指令...
