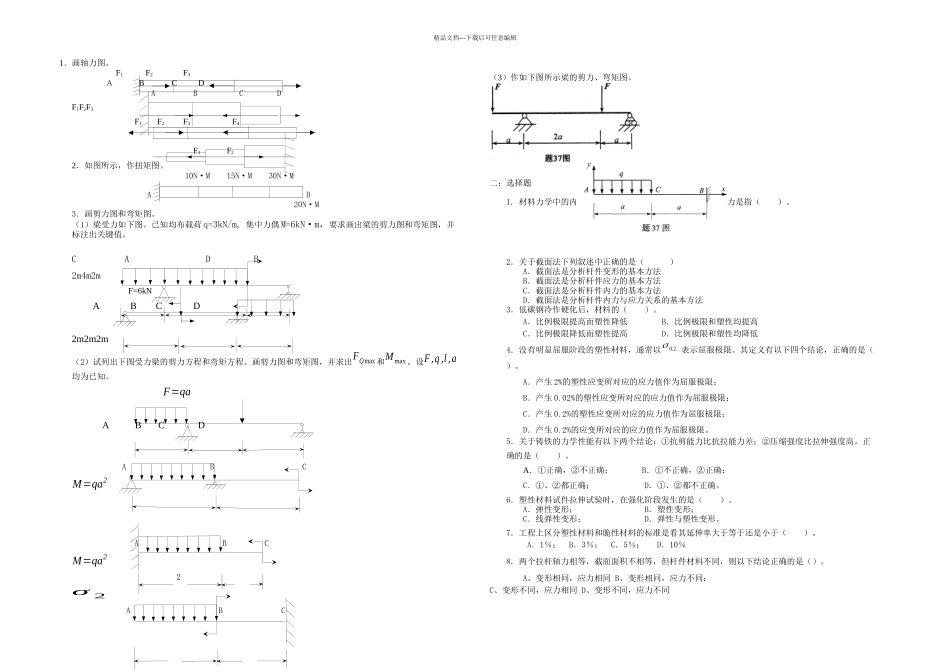

精品文档---下载后可任意编辑1．画轴力图。 F1 F2 F3 Ａ B C D A B C DF1F2F3F1 F2 F3 F4F1 F22．如图所示，作扭矩图。 10N·M 15N·M 30N·M A D20N·M3．画剪力图和弯矩图。（1）梁受力如下图。已知均布载荷 q=3kN/m, 集中力偶 M=6kN·m，要求画出梁的剪力图和弯矩图，并标注出关键值。C A D B2m4m2m F=6kN A B C D2m2m2m（2）试列出下图受力梁的剪力方程和弯矩方程。画剪力图和弯矩图，并求出FQmax 和M max 。设F,q ,l,a均为已知。F=qa A B C D A B CM=qa2 A B CM=qa2 2σ 2 A B C（3）作如下图所示梁的剪力、弯矩图。二：选择题1. 材料力学中的内力是指（ ）。2．关于截面法下列叙述中正确的是（ ）A．截面法是分析杆件变形的基本方法B．截面法是分析杆件应力的基本方法C．截面法是分析杆件内力的基本方法D．截面法是分析杆件内力与应力关系的基本方法3．低碳钢冷作硬化后，材料的（ ）。A．比例极限提高而塑性降低B．比例极限和塑性均提高C．比例极限降低而塑性提高D．比例极限和塑性均降低4．没有明显屈服阶段的塑性材料，通常以表示屈服极限。其定义有以下四个结论，正确的是（ ）。A．产生 2%的塑性应变所对应的应力值作为屈服极限；B．产生 0.02%的塑性应变所对应的应力值作为屈服极限；C．产生 0.2%的塑性应变所对应的应力值作为屈服极限；D．产生 0.2%的应变所对应的应力值作为屈服极限。5．关于铸铁的力学性能有以下两个结论：①抗剪能力比抗拉能力差；②压缩强度比拉伸强度高。正确的是（ ）。A．①正确，②不正确； B．①不正确，②正确；C．①、②都正确； D．①、②都不正确。6．塑性材料试件拉伸试验时，在强化阶段发生的是（ ）。A．弹性变形； B．塑性变形；C．线弹性变形； D．弹性与塑性变形。7．工程上区分塑性材料和脆性材料的标准是看其延伸率大于等于还是小于（ ）。A．1％； B．3％； C．5％； D．10％8．两个拉杆轴力相等，截面面积不相等，但杆件材料不同，则以下结论正确的是（）。A、变形相同，应力相同 B、变形相同，应力不同；C、变形不同，应力相同 D、变形不同，应力不同 2.0精品文档---下载后可任意编辑9．二根圆截面拉杆，材料及受力均相同，两杆直径σ 1≠σ2 ,若要使二杆轴向伸长量相同，那么它们的长度比N1=N2应为（ ）。 A．1； B．2； C．3； D．410．轴向拉伸细长杆件如图所示，以下四个结论中，正确的是（ ）。A．...
