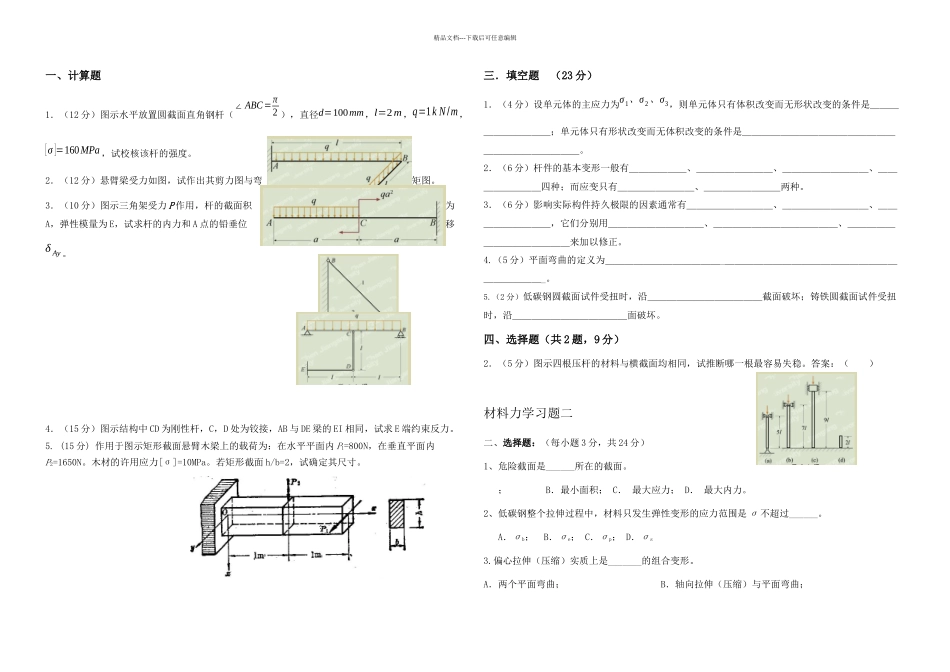

精品文档---下载后可任意编辑一、计算题1．（12 分）图示水平放置圆截面直角钢杆（∠ ABC=π2 ），直径d=100mm，l=2m，q=1k N/m，[σ ]=160MPa，试校核该杆的强度。2．（12 分）悬臂梁受力如图，试作出其剪力图与弯矩图。3．（10 分）图示三角架受力 P 作用，杆的截面积为A，弹性模量为 E，试求杆的内力和 A 点的铅垂位移δ Ay 。4．（15 分）图示结构中 CD 为刚性杆，C，D 处为铰接，AB 与 DE 梁的 EI 相同，试求 E 端约束反力。5. (15 分) 作用于图示矩形截面悬臂木梁上的载荷为：在水平平面内 P1=800N，在垂直平面内P2=1650N。木材的许用应力[σ]=10MPa。若矩形截面 h/b=2，试确定其尺寸。三．填空题 （23 分）1．（4 分）设单元体的主应力为σ 1、σ 2、σ3，则单元体只有体积改变而无形状改变的条件是＿＿＿＿＿＿＿＿＿＿；单元体只有形状改变而无体积改变的条件是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。2．（6 分）杆件的基本变形一般有＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿四种；而应变只有＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿两种。3．（6 分）影响实际构件持久极限的因素通常有＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿，它们分别用＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿＿来加以修正。4.（5 分）平面弯曲的定义为＿＿＿＿＿＿＿＿＿＿＿＿_＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿_。5.（2 分）低碳钢圆截面试件受扭时，沿＿＿＿＿＿＿＿＿＿＿＿＿截面破坏；铸铁圆截面试件受扭时，沿＿＿＿＿＿＿＿＿＿＿＿＿面破坏。四、选择题（共 2 题，9 分）2．（5 分）图示四根压杆的材料与横截面均相同，试推断哪一根最容易失稳。答案：（ ）材料力学习题二二、选择题：（每小题 3 分，共 24 分）1、危险截面是______所在的截面。 ； B．最小面积； C． 最大应力； D． 最大内力。2、低碳钢整个拉伸过程中，材料只发生弹性变形的应力范围是 σ 不超过______。 A．σb； B．σe； C．σp； D．σs3.偏心拉伸（压缩）实质上是_______的组合变形。A．两个平面弯曲； B．轴向拉伸（压缩）与平面弯曲；5 KN2 mAB2 mC5 KN·mABCm1m27050精品文档---下载后可任意编辑C．轴向拉伸（压缩）与剪切； D．平面弯曲与扭转。5.几何尺寸、支承条件及受力完全相...
