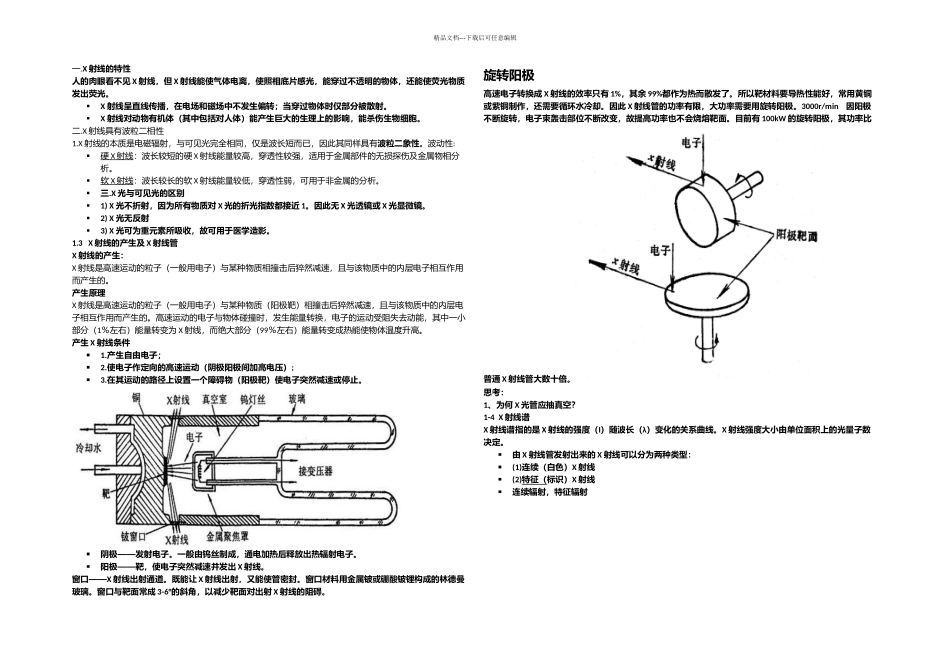

精品文档---下载后可任意编辑一.X 射线的特性人的肉眼看不见 X 射线，但 X 射线能使气体电离，使照相底片感光，能穿过不透明的物体，还能使荧光物质发出荧光。X 射线呈直线传播，在电场和磁场中不发生偏转；当穿过物体时仅部分被散射。X 射线对动物有机体（其中包括对人体）能产生巨大的生理上的影响，能杀伤生物细胞。二.X 射线具有波粒二相性1.X 射线的本质是电磁辐射，与可见光完全相同，仅是波长短而已，因此其同样具有波粒二象性。波动性:硬 X 射线 ：波长较短的硬 X 射线能量较高，穿透性较强，适用于金属部件的无损探伤及金属物相分析。软 X 射线 ：波长较长的软 X 射线能量较低，穿透性弱，可用于非金属的分析。三.X 光与可见光的区别1) X 光不折射，因为所有物质对 X 光的折光指数都接近 1。因此无 X 光透镜或 X 光显微镜。2) X 光无反射3) X 光可为重元素所吸收，故可用于医学造影。1.3 X 射线的产生及 X 射线管X 射线的产生：X 射线是高速运动的粒子（一般用电子）与某种物质相撞击后猝然减速，且与该物质中的内层电子相互作用而产生的。产生原理X 射线是高速运动的粒子（一般用电子）与某种物质（阳极靶）相撞击后猝然减速，且与该物质中的内层电子相互作用而产生的。高速运动的电子与物体碰撞时，发生能量转换，电子的运动受阻失去动能，其中一小部分（1％左右）能量转变为 X 射线，而绝大部分（99％左右）能量转变成热能使物体温度升高。产生 X 射线条件1.产生自由电子；2.使电子作定向的高速运动（阴极阳极间加高电压）; 3.在其运动的路径上设置一个障碍物（阳极靶）使电子突然减速或停止。阴极——发射电子。一般由钨丝制成，通电加热后释放出热辐射电子。阳极——靶，使电子突然减速并发出 X 射线。窗口——X 射线出射通道。既能让 X 射线出射，又能使管密封。窗口材料用金属铍或硼酸铍锂构成的林德曼玻璃。窗口与靶面常成 3-6°的斜角，以减少靶面对出射 X 射线的阻碍。旋转阳极高速电子转换成 X 射线的效率只有 1%，其余 99%都作为热而散发了。所以靶材料要导热性能好，常用黄铜或紫铜制作，还需要循环水冷却。因此 X 射线管的功率有限，大功率需要用旋转阳极。3000r/min 因阳极不断旋转，电子束轰击部位不断改变，故提高功率也不会烧熔靶面。目前有 100kW 的旋转阳极，其功率比普通 X 射线管大数十倍。思考：1、为何 X 光管应抽...
