某油库课程设计

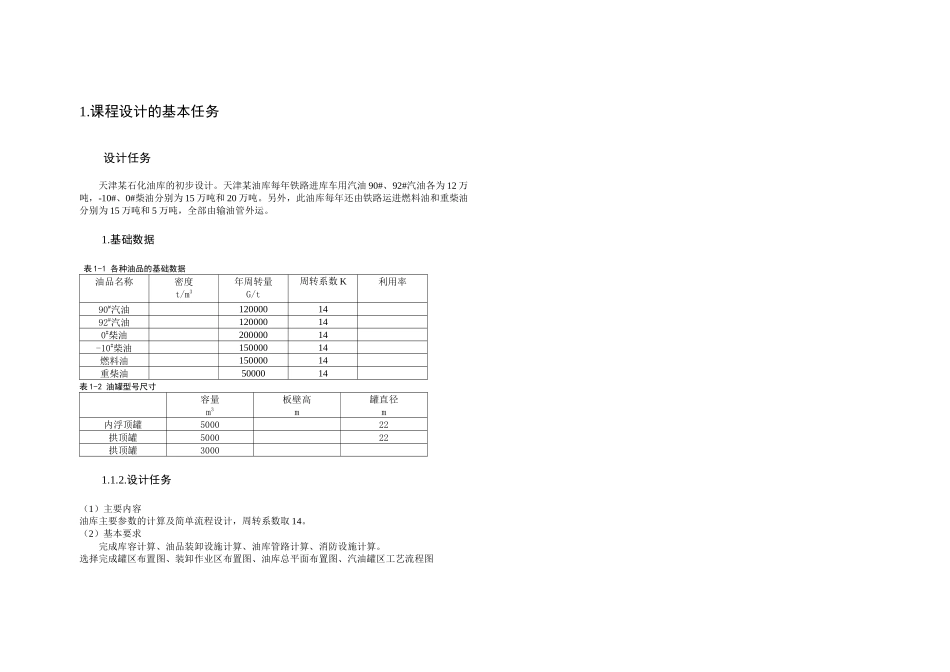

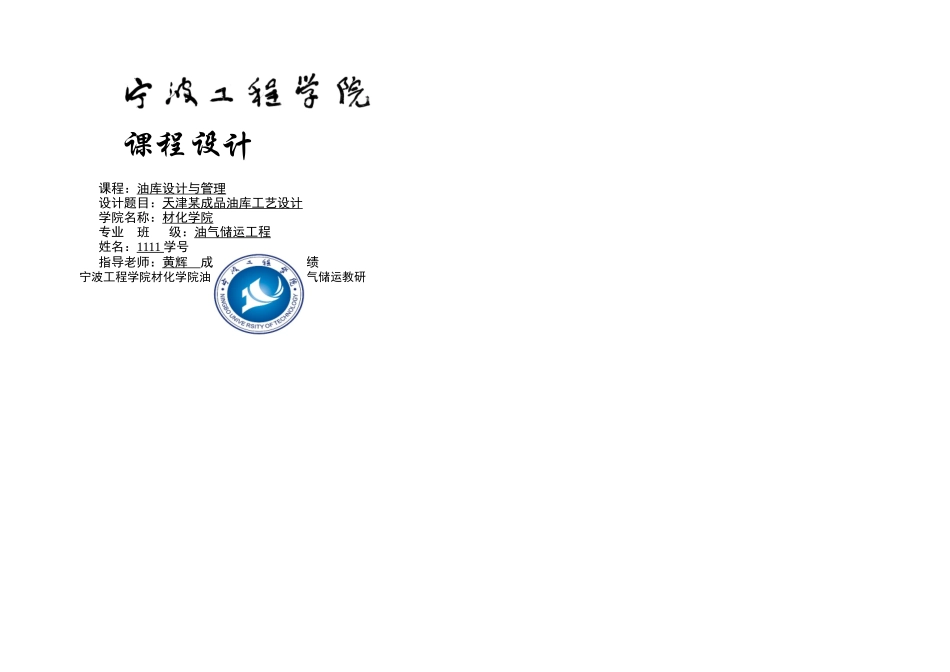

课程设计课程：油库设计与管理设计题目：天津某成品油库工艺设计学院名称：材化学院专业 班 级：油气储运工程姓名：1111 学号指导老师：黄辉 成绩宁波工程学院材化学院油气储运教研目录1.课程设计的基本任务 1设计任务 1.1.1. 基础数据 1.1.2. 设计任务 2. 油库平面布置图及罐区布置图设计 油罐平面布置图设计及说明 确定油库容量、油罐个数 罐区平面布置图设计 3. 工艺流程设计与水利计算 管径计算 流速和雷诺数的确定 摩阻计算 泵的计算 输油泵的选择原则： 输油泵驱动装置的选择原则 4. 消防设施计算 消防系统的设计规定 泡沫计算耗量 泡沫产生器个数 泡沫液储备量的计算 消防用水耗量 泡沫系统 泡沫比例混合器 泡沫管线 泡沫液罐的储量 泡沫泵的选择 清水系统 消防水池容量 有关水枪数的计算 消防水管线 清水泵的选用 5 、鹤管数的确定 装卸各种油品需要的鹤管数 作业线长度计算 6. 工艺流程图 7. 结论 参考文献 1.课程设计的基本任务设计任务天津某石化油库的初步设计。天津某油库每年铁路进库车用汽油 90#、92#汽油各为 12 万吨，-10#、0#柴油分别为 15 万吨和 20 万吨。另外，此油库每年还由铁路运进燃料油和重柴油分别为 15 万吨和 5 万吨，全部由输油管外运。1.基础数据表 1-1 各种油品的基础数据油品名称密度t/m3年周转量G/t周转系数 K利用率90#汽油1200001492#汽油120000140#柴油20000014-10#柴油15000014燃料油15000014重柴油5000014表 1-2 油罐型号尺寸容量m3板壁高m罐直径m内浮顶罐500022拱顶罐500022拱顶罐30001.1.2.设计任务（1）主要内容油库主要参数的计算及简单流程设计，周转系数取 14。（2）基本要求完成库容计算、油品装卸设施计算、油库管路计算、消防设施计算。选择完成罐区布置图、装卸作业区布置图、油库总平面布置图、汽油罐区工艺流程图精品文档---下载后可任意编辑2.油库平面布置图及罐区布置图设计油罐平面布置图设计及说明图 2-1 油库分区示意图（黑体 5 号）确定油库容量、油罐个数（2-1）式中——某种油品的设计容量，m3；——该种油品的年周转量，t；——该油品密度，t/m3；——该油品的周转系数；——油罐的利用系数，轻油取 0.95，粘油取 0.85。（1）各种汽油需要油罐个数的计算：汽油：m3汽油：m3柴油：m3汽油：m3燃料油：m3重柴油：m3表 2-1 油品的参数及计算结果油品的名称密度t/m3年周转量t周转系数油罐利用系数计算容量m3选...
