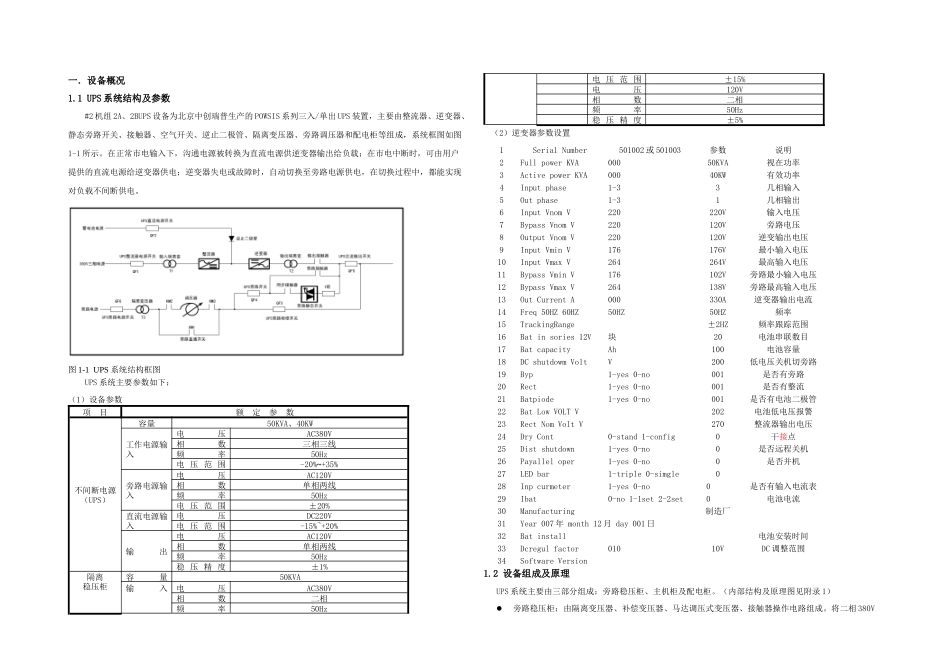

一．设备概况1.1 UPS 系统结构及参数#2 机组 2A、2BUPS 设备为北京中创瑞普生产的 POWSIS 系列三入/单出 UPS 装置，主要由整流器、逆变器、静态旁路开关、接触器、空气开关、逆止二极管、隔离变压器、旁路调压器和配电柜等组成，系统框图如图1-1 所示。在正常市电输入下，沟通电源被转换为直流电源供逆变器输出给负载；在市电中断时，可由用户提供的直流电源给逆变器供电；逆变器失电或故障时，自动切换至旁路电源供电，在切换过程中，都能实现对负载不间断供电。图 1-1 UPS 系统结构框图UPS 系统主要参数如下：（1）设备参数项 目额 定 参 数不间断电源（UPS）容量50KVA、40KW工作电源输入电压AC380V相数三相三线频率50Hz电 压 范 围-20%~+35%旁路电源输入电压AC120V相数单相两线频率50Hz电 压 范 围±20%直流电源输入电压DC220V电 压 范 围-15%~+20%输出电压AC120V相数单相两线频率50Hz稳 压 精 度±1%隔离稳压柜容量50KVA输入电压AC380V相数二相频率50Hz电 压 范 围±15%电压120V相数二相频率50Hz稳 压 精 度±5%（2）逆变器参数设置1Serial Number501002 或 501003参数说明2Full power KVA00050KVA视在功率3Active power KVA00040KW有效功率4Input phase1-33几相输入5Out phase1-31几相输出6Input Vnom V220220V输入电压7Bypass Vnom V220120V旁路电压8Output Vnom V220120V逆变输出电压9Input Vmin V176176V最小输入电压10Input Vmax V264264V最高输入电压11Bypass Vmin V176102V旁路最小输入电压12Bypass Vmax V264138V旁路最高输入电压13Out Current A000330A逆变器输出电流14Freq 50HZ 60HZ50HZ50HZ频率15TrackingRange±2HZ频率跟踪范围16Bat in sories 12V块20电池串联数目17Bat capacityAh100电池容量18DC shutdowm VoltV200低电压关机切旁路19Byp1-yes 0-no001是否有旁路20Rect1-yes 0-no001是否有整流21Batpiode1-yes 0-no001是否有电池二极管22Bat Low VOLT V202电池低电压报警23Rect Nom Volt V270整流器输出电压24Dry Cont0-stand 1-config0干接点25Dist shutdown1-yes 0-no0是否远程关机26Payallel oper1-yes 0-no0是否并机27LED bar1-triple 0-simgle028Inp curmeter1-yes 0-no0是否有输入电流表29Ibat 0-no 1-1set 2-2set0电池电流30Manufacturing制造厂31Year 007 年 month 12 月 day 001 日32Bat install电池安装时间3...
