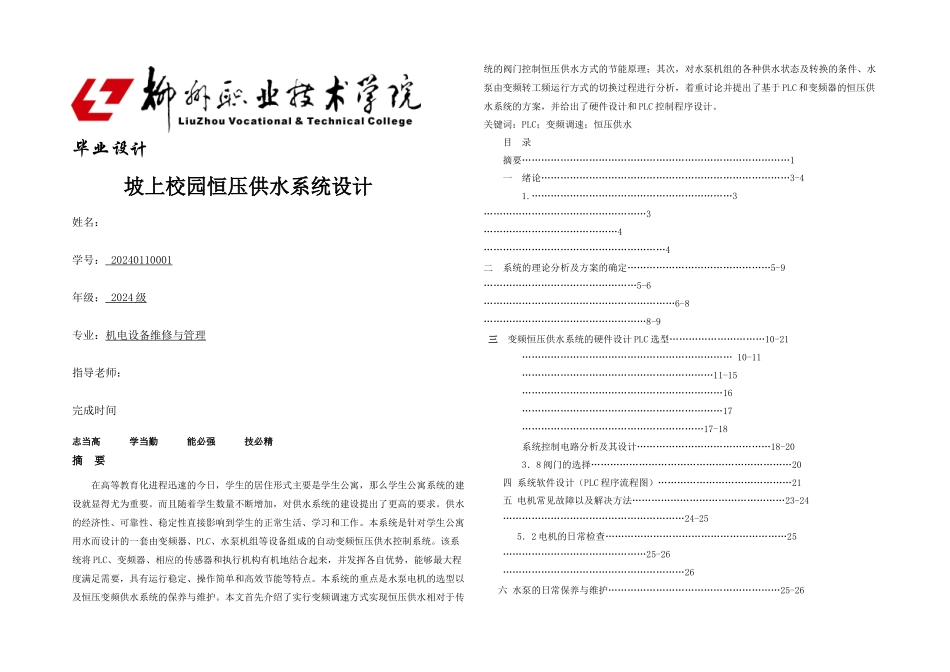

毕业设计坡上校园恒压供水系统设计姓名：学号： 20240110001 年级： 2024 级 专业：机电设备维修与管理指导老师：完成时间志当高 学当勤 能必强 技必精摘 要在高等教育化进程迅速的今日，学生的居住形式主要是学生公寓，那么学生公寓系统的建设就显得尤为重要。而且随着学生数量不断增加，对供水系统的建设提出了更高的要求。供水的经济性、可靠性、稳定性直接影响到学生的正常生活、学习和工作。本系统是针对学生公寓用水而设计的一套由变频器、PLC、水泵机组等设备组成的自动变频恒压供水控制系统。该系统将 PLC、变频器、相应的传感器和执行机构有机地结合起来，并发挥各自优势，能够最大程度满足需要，具有运行稳定、操作简单和高效节能等特点。本系统的重点是水泵电机的选型以及恒压变频供水系统的保养与维护。本文首先介绍了实行变频调速方式实现恒压供水相对于传统的阀门控制恒压供水方式的节能原理；其次，对水泵机组的各种供水状态及转换的条件、水泵由变频转工频运行方式的切换过程进行分析，着重讨论并提出了基于 PLC 和变频器的恒压供水系统的方案，并给出了硬件设计和 PLC 控制程序设计。关键词：PLC；变频调速；恒压供水目 录摘要…………………………………………………………………………1一 绪论……………………………………………………………………3-4 1.………………………………………………………3……………………………………………3……………………………………4…………………………………………………4二 系统的理论分析及方案的确定………………………………………5-9…………………………………………5-6……………………………………………………6-8……………………………………………8-9 三 变频恒压供水系统的硬件设计 PLC 选型…………………………10-21………………………………………………………… 10-11……………………………………………………11-15………………………………………………………16………………………………………………………17…………………………………………………17-18系统控制电路分析及其设计……………………………………18-203．8 阀门的选择………………………………………………………20四 系统软件设计（PLC 程序流程图）……………………………………21五 电机常见故障以及解决方法…………………………………………23-24…………………………...
