桥墩钢吊箱围堰计算书

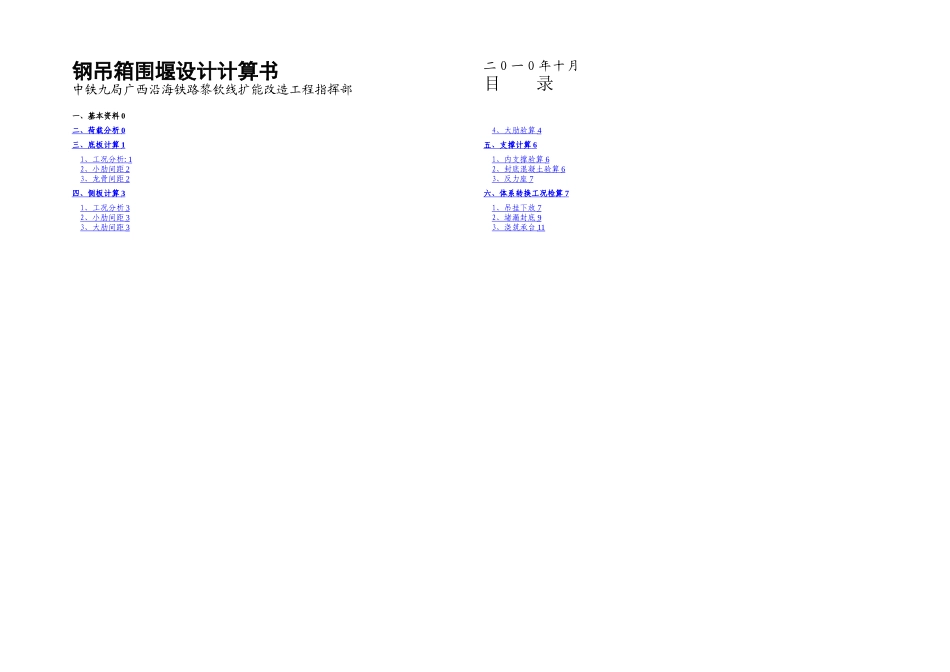

桥墩钢吊箱围堰计算书_第1页
1/14

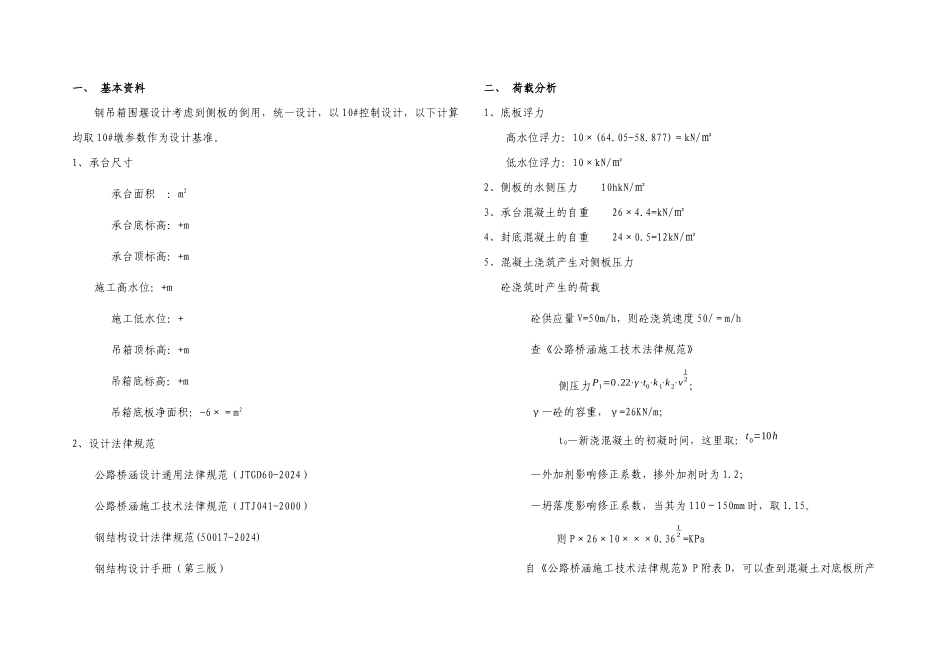

桥墩钢吊箱围堰计算书_第2页
2/14
桥墩钢吊箱围堰计算书_第3页
3/14
钢吊箱围堰设计计算书中铁九局广西沿海铁路黎钦线扩能改造工程指挥部二 O 一 O 年十月目 录一、基本资料 0二、荷载分析 0 三、底板计算 1 1 、工况分析 : 1 2 、小肋间距 2 3 、龙骨间距 2 四、侧板计算 3 1 、工况分析 3 2 、小肋间距 3 3 、大肋间距 3 4 、大肋验算 4 五、支撑计算 6 1 、内支撑验算 6 2 、封底混凝土验算 6 3 、反力座 7 六、体系转换工况检算 7 1 、吊挂下放 7 2 、堵漏封底 9 3 、浇筑承台 11 一、 基本资料钢吊箱围堰设计考虑到侧板的倒用,统一设计,以 10#控制设计,以下计算均取 10#墩参数作为设计基准。1、承台尺寸承台面积 :m2 承台底标高:+m 承台顶标高:+m施工高水位:+m 施工低水位:+ 吊箱顶标高:+m吊箱底标高:+m吊箱底板净面积:-6×=m22、设计法律规范公路桥涵设计通用法律规范(JTGD60-2024)公路桥涵施工技术法律规范(JTJ041-2000)钢结构设计法律规范(50017-2024)钢结构设计手册(第三版)二、 荷载分析1、底板浮力高水位浮力:10×(64.05-58.877)=kN/㎡低水位浮力:10×kN/㎡2、侧板的水侧压力 10hkN/㎡3、承台混凝土的自重 26×4.4=kN/㎡4、封底混凝土的自重 24×0.5=12kN/㎡5、混凝土浇筑产生对侧板压力砼浇筑时产生的荷载砼供应量 V=50m/h,则砼浇筑速度 50/=m/h查《公路桥涵施工技术法律规范》 侧压力P1=0.22⋅γ⋅t0⋅k 1⋅k 2⋅v12;γ—砼的容重,γ=26KN/m; t0—新浇混凝土的初凝时间,这里取:t0=10h—外加剂影响修正系数,掺外加剂时为 1.2;—坍落度影响修正系数,当其为 110~150mm 时,取 1.15。 则 P×26×10×××0.3612 =KPa自《公路桥涵施工技术法律规范》P 附表 D,可以查到混凝土对底板所产精品文档---下载后可任意编辑生的水平荷载值很小,且底板尺寸很大,对底板的受力没有什么影响,故由此产生的冲击荷载可以忽略。混凝土有效压头高度h=/26=1.8m根据《路桥施工计算手册》P214 页,查得大模板计算混凝土浇注产生侧压力计算参数,混凝土浇筑有效压头高度为。6、水流力郁江水流流速根据 2.82m/s 计算。根据《公路桥涵设计通用法律规范(JTGD60-2024)》,水流力按下式计算:Fw=KA γV 22 gFw——流水压力标准值(KN),K——桥墩形状系数,矩形桥墩取V——设计流速(m/s),取 2.2m/s——水的重力密度(10KN/m3)A——与水流方向垂直平面上的投影面积(m2)P=KA γV 22g =1.3×9...
