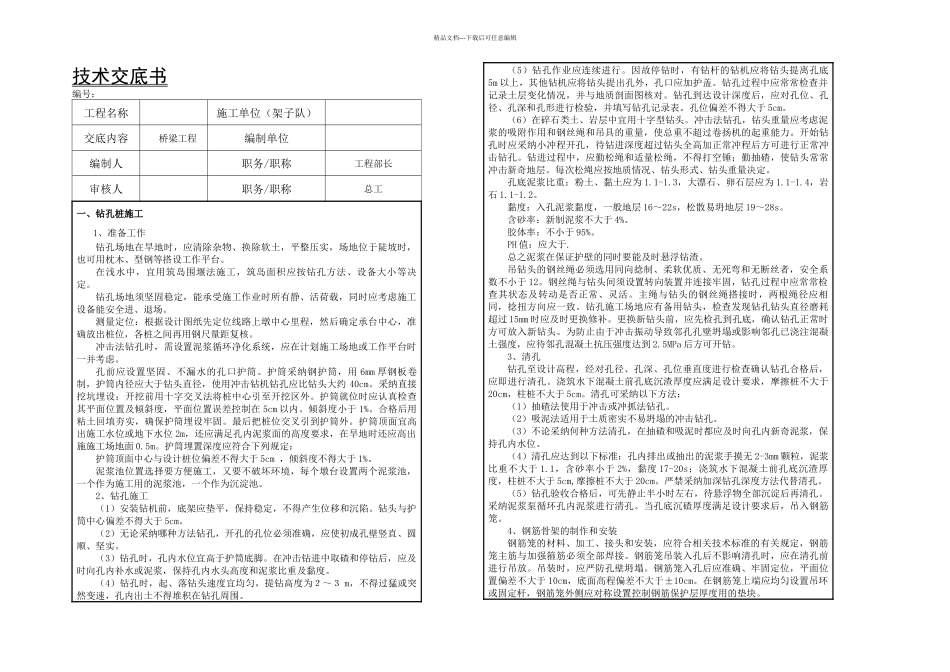

桥梁工程施工技术交底

精品文档---下载后可任意编辑技术交底书编号：工程名称施工单位（架子队）交底内容桥梁工程编制单位编制人职务/职称工程部长审核人职务/职称总工一、钻孔桩施工1、准备工作钻孔场地在旱地时，应清除杂物、换除软土，平整压实，场地位于陡坡时，也可用枕木、型钢等搭设工作平台。在浅水中，宜用筑岛围堰法施工，筑岛面积应按钻孔方法、设备大小等决定。钻孔场地须坚固稳定，能承受施工作业时所有静、活荷载，同时应考虑施工设备能安全进、退场。测量定位：根据设计图纸先定位线路上墩中心里程，然后确定承台中心，准确放出桩位，各桩之间再用钢尺量距复核。冲击法钻孔时，需设置泥浆循环净化系统，应在计划施工场地或工作平台时一并考虑。孔前应设置坚固、不漏水的孔口护筒。护筒采纳钢护筒，用 6mm 厚钢板卷制，护筒内径应大于钻头直径，使用冲击钻机钻孔应比钻头大约 40cm。采纳直接挖坑埋设：开挖前用十字交叉法将桩中心引至开挖区外。护筒就位时应认真检查其平面位置及倾斜度，平面位置误差控制在 5cm 以内。倾斜度小于 1%。合格后用粘土回填夯实，确保护筒埋设牢固。最后把桩位交叉引到护筒外。护筒顶面宜高出施工水位或地下水位 2m，还应满足孔内泥浆面的高度要求，在旱地时还应高出施施工场地面 0.5m。护筒埋置深度应符合下列规定：护筒顶面中心与设计桩位偏差不得大于 5cm ，倾斜度不得大于 1%。泥浆池位置选择要方便施工，又要不破坏环境，每个墩台设置两个泥浆池，一个作为施工用的泥浆池，一个作为沉淀池。2、钻孔施工（1）安装钻机前，底架应垫平，保持稳定，不得产生位移和沉陷。钻头与护筒中心偏差不得大于 5cm。（2）无论采纳哪种方法钻孔，开孔的孔位必须准确，应使初成孔壁竖直、圆顺、坚实。（3）钻孔时，孔内水位宜高于护筒底脚。在冲击钻进中取碴和停钻后，应及时向孔内补水或泥浆，保持孔内水头高度和泥浆比重及黏度。（4）钻孔时，起、落钻头速度宜均匀，提钻高度为２～３ m，不得过猛或突然变速，孔内出土不得堆积在钻孔周围。（5）钻孔作业应连续进行。因故停钻时，有钻杆的钻机应将钻头提离孔底5m 以上，其他钻机应将钻头提出孔外，孔口应加护盖。钻孔过程中应常常检查并记录土层变化情况，并与地质剖面图核对。钻孔到达设计深度后，应对孔位、孔径、孔深和孔形进行检验，并填写钻孔记录表。孔位偏差不得大于 5cm。（6）在碎石类土、岩层中宜用十字型钻头。冲击法钻孔，钻头重量应考虑泥浆的吸附作用和钢丝...
