桥梁工程课程设计装配式钢筋混凝土简支T梁桥计算VIP专享

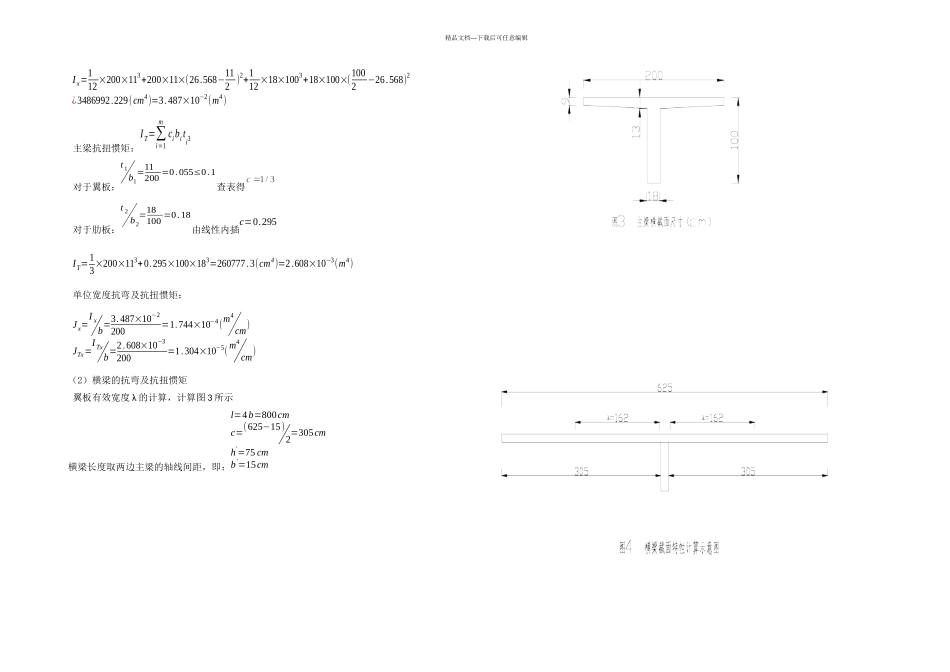

精品文档---下载后可任意编辑一 .基本设计资料（一）.跨度及桥面宽度1标准跨径：13m（墩中心距）。 2计算跨径：12.50m。 3主梁全长：12.96m。 4桥面宽度（桥面净空）：净—13.0m（行车道）+2X2.0m（人行道）。（二）.技术标准 设计荷载：公路—Ⅱ级，人群荷载 KN/m。环境标准：Ⅰ类环境。设计安全等级：二级。（三）.主要材料钢筋：主筋用 HRB335 级钢筋，其他用 R235 级钢筋。混凝土：C50， 容重 26kN/m3；桥面铺装采纳沥青混凝土；容重 23kN/m3；（四）.设计依据⑴《公路桥涵设计通用法律规范》（JTJ D60—2024）⑵《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTJ D62—2024）；（五）.参考资料⑴ 结构设计原理：叶见曙，人民交通出版社；⑵ 桥梁工程：姚玲森，人民交通出版社；⑶ 混凝土公路桥设计：(5)《钢筋混凝土及预应力混凝土简支梁桥结构设计》闫志刚主编.机械工业出版社（六）.构造形式及截面尺寸1. 主梁截面尺寸：根据《公路桥涵设计通用法律规范》（JTGD60-2024），梁的高跨比的经济范围在 1/11 到1/16 之间，此设计中标准跨径为 13m，拟定采纳的梁高为 1.0m，翼板宽。腹板宽。2. 主梁间距和主梁片数：桥面净空：净—+2×，采纳 7 片 T 型主梁标准设计，主梁间距为。全断面 7 片主梁，设 3 道横隔梁，横隔板厚 m,高度取主梁高的 3/4,即。路拱横坡为双向 2%，由 C50 沥青混凝土垫层控制，断面构造形式及截面尺寸如图所示。二 .主梁的计算（一）.主梁的荷载横向分布系数计算1.跨中荷载弯矩横向分布系数（按 G—M 法）（1）主梁的抗弯及抗扭惯矩和求主梁界面的的重心位置（图 2）：平均板厚：主梁截面的重心位置：ax=(200−18)×11×5.5+100×18×50(200−18)×11+100×18=26.568 cm主梁抗弯惯矩：精品文档---下载后可任意编辑Ix=112 ×200×113+200×11×(26.568−112 )2+112 ×18×1003+18×100×(1002−26.568)2¿3486992.229(cm4)=3.487×10−2(m4)主梁抗扭惯矩：IT=∑i=1mcibiti3对于翼板：t 1b1=11200 =0.055≤0.1查表得对于肋板：t 2b2=18100 =0.18由线性内插c=0.295I T=13×200×113+0.295×100×183=260777.3(cm4)=2.608×10−3(m4)单位宽度抗弯及抗扭惯矩：J x=I xb=3. 487×10−2200=1.744×10−4(m4cm)JTx=ITxb=2.608×10−3200=1.304×10−5( m4cm)（2）横梁的抗弯及抗扭惯矩翼板有效宽度 λ 的计算，计算图 3 所示横梁长度取两边主梁的轴线间距，即：l...
