楼卸料平台施工方案

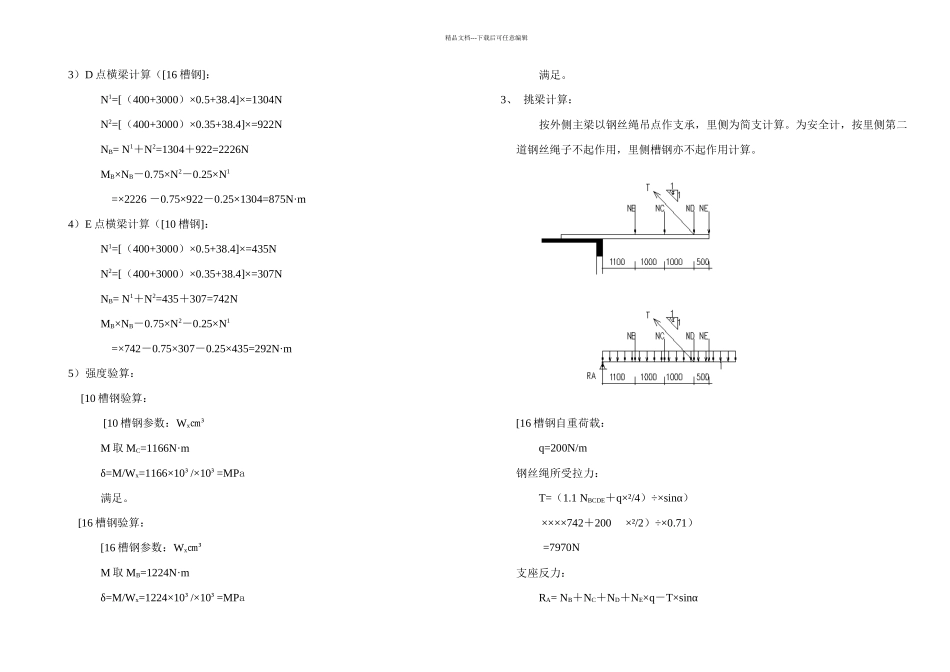

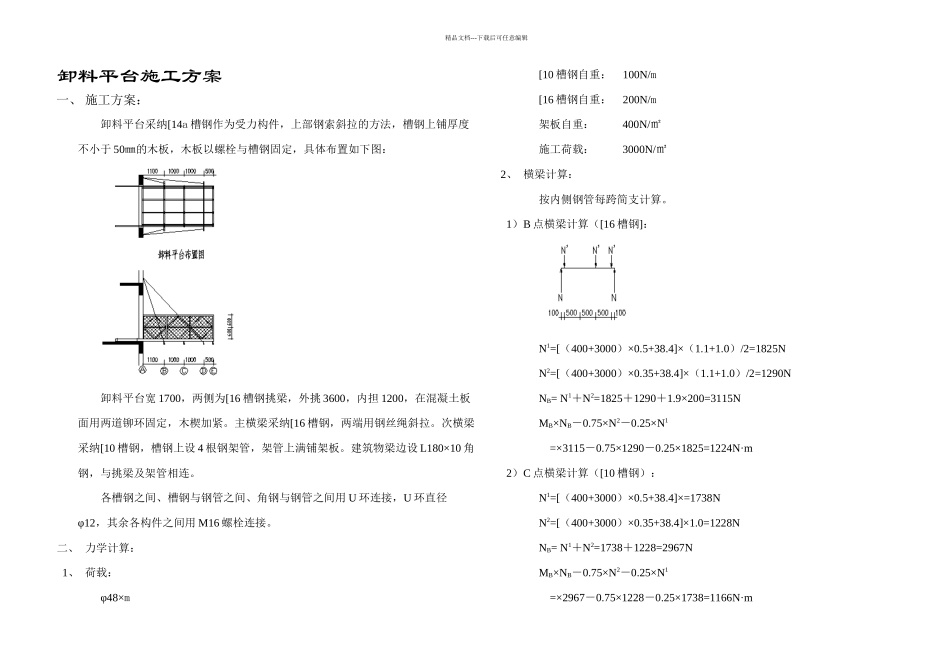

精品文档---下载后可任意编辑卸 料 平 台施 工 方 案编 制：审 核：批 准：陕西万安建设工程有限公司第一项目部2024 年 7 月 10 日精品文档---下载后可任意编辑卸料平台施工方案一、 施工方案：卸料平台采纳[14a 槽钢作为受力构件，上部钢索斜拉的方法，槽钢上铺厚度不小于 50㎜的木板，木板以螺栓与槽钢固定，具体布置如下图：卸料平台宽 1700，两侧为[16 槽钢挑梁，外挑 3600，内担 1200，在混凝土板面用两道铆环固定，木楔加紧。主横梁采纳[16 槽钢，两端用钢丝绳斜拉。次横梁采纳[10 槽钢，槽钢上设 4 根钢架管，架管上满铺架板。建筑物梁边设 L180×10 角钢，与挑梁及架管相连。各槽钢之间、槽钢与钢管之间、角钢与钢管之间用 U 环连接，U 环直径φ12，其余各构件之间用 M16 螺栓连接。二、 力学计算：1、 荷载：φ48×m[10 槽钢自重： 100N/m[16 槽钢自重： 200N/m架板自重： 400N/㎡施工荷载： 3000N/㎡2、 横梁计算：按内侧钢管每跨简支计算。1）B 点横梁计算（[16 槽钢]：N1=[（400+3000）×0.5+38.4]×（1.1+1.0）/2=1825NN2=[（400+3000）×0.35+38.4]×（1.1+1.0）/2=1290NNB= N1＋N2=1825＋1290＋1.9×200=3115NMB×NB－0.75×N2－0.25×N1=×3115－0.75×1290－0.25×1825=1224N·m2）C 点横梁计算（[10 槽钢）：N1=[（400+3000）×0.5+38.4]×=1738NN2=[（400+3000）×0.35+38.4]×1.0=1228NNB= N1＋N2=1738＋1228=2967NMB×NB－0.75×N2－0.25×N1=×2967－0.75×1228－0.25×1738=1166N·m精品文档---下载后可任意编辑3）D 点横梁计算（[16 槽钢]：N1=[（400+3000）×0.5+38.4]×=1304NN2=[（400+3000）×0.35+38.4]×=922NNB= N1＋N2=1304＋922=2226NMB×NB－0.75×N2－0.25×N1=×2226 －0.75×922－0.25×1304=875N·m4）E 点横梁计算（[10 槽钢]：N1=[（400+3000）×0.5+38.4]×=435NN2=[（400+3000）×0.35+38.4]×=307NNB= N1＋N2=435＋307=742NMB×NB－0.75×N2－0.25×N1=×742－0.75×307－0.25×435=292N·m5）强度验算： [10 槽钢验算： [10 槽钢参数：Wx㎝³M 取 MC=1166N·mδ=M/Wx=1166×10³/×10³=MPa满足。[16 槽钢验算：[16 槽钢参数：Wx㎝³M 取 MB=1224N·mδ=M/Wx=1224×10³/×10³=MPa满足。3、 挑梁计算：按外侧主梁以钢丝绳吊点作支承，里侧为简支计算。为安全计，按里侧第二道钢丝绳子不起作用，里侧槽钢亦不起作用计算。[16 槽钢...
