模电课程设计直流稳压电源

模电课程设计直流稳压电源_第1页
1/6
模电课程设计直流稳压电源_第2页
2/6

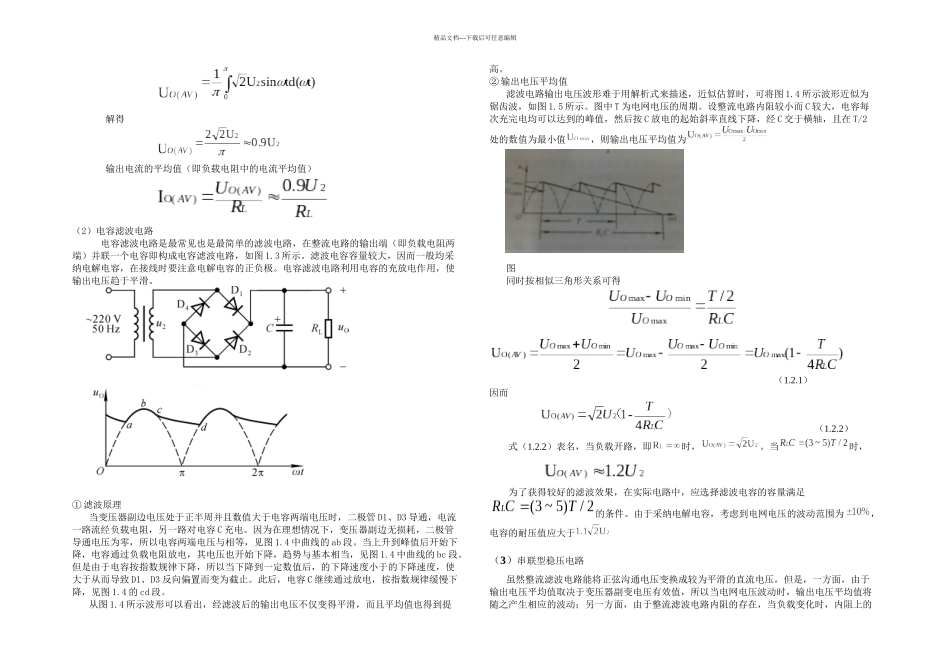

模电课程设计直流稳压电源_第3页
3/6
精品文档---下载后可任意编辑直流稳压电源设计专 业:班 级:姓 名:学 号:指导老师:电子通信与物理学院日 期: 2024 年 6 月 10 日直流稳压电源设计一、设计功能概述本次设计的设计要求为:设计一个直流稳压电源;输入沟通电压 220v;输出直流电压5v;输出电流 1A;输出最大纹波电压小于 10mV。本文所设计的直流电源为单相小功率电源,它将频率为 50Hz、有效值为 220v 的单相沟通电压转换为输出稳定的 5v 直流电压。在负载电阻为几十到几千欧姆时其输出电压稳定,纹波电压小于 10mv;最大输出电流可达 1A。电路设计方面采纳电源变压器电路、整流电路、滤波电路、稳压电路组成直流稳压电源电路。其中,整流电路采纳单相桥式整流电路;滤波电路采纳电解电容滤波电路;稳压电路串联型稳压电路。直流电源在二、设计步骤1、原理分析单相沟通电经过电源变压器、整流电路、滤波电路和稳压电路转换成稳定的直流电压,其方框图及如图 1.1 所示。电源变压器是为了降低从电网输入电压的有效值。直流电源的输入为 220V 的电网电压,一般情况下,所需直流电压的数值和电网电压有效值相差较大,因而需要通过电源变压器降压后,再对沟通电压进行处理。变压器副变电压有效值决定于后面电路的需要。整流电路把变压器副边的沟通电压转化为直流电压。即正弦波电压转换为单一方向的脉动电压,但整流电路的输出仍有较大的沟通重量,会影响负载电路的正常工作。采纳电容滤波电路可以有效减小电压的脉动,使输出电压平滑。沟通电压通过整流、滤波后虽然变为重量较小的直流电压,但是当电网电压波动或者负载变化时,其平均值也会随之变化。为了稳定电压需要用到稳压电路。本文采纳具有放大环节的串联型稳压电路,可以使直流电压基本不受电网电压波动和负载电阻变化的影响,从而获得足够高的稳定性。下面分别介绍一下各个部分的原理。(1)单相桥式整流电路为了克服单相半波整流电路的缺点,本文所设计直流稳压电源采纳单相全波整流电路。① 电路组成如上图所示,单相桥式整流电路的主要部件是四个二极管,它们以图中所示方式连接,构成全波整流电路。② 工作原理其构成原则就是保证在变压器副边电压的整个周期内,负载上的电压和电流方向始终不变。设变压器副边电压为,U2 为其有效值。当为正半周时,电流由 D1 正极流入,经 RL、D3 形成回路,因而负载电阻上的电压等于变压器副变电压,即 = ,D2 和 D4 管承受的反向电压为-。当为负半周时...
