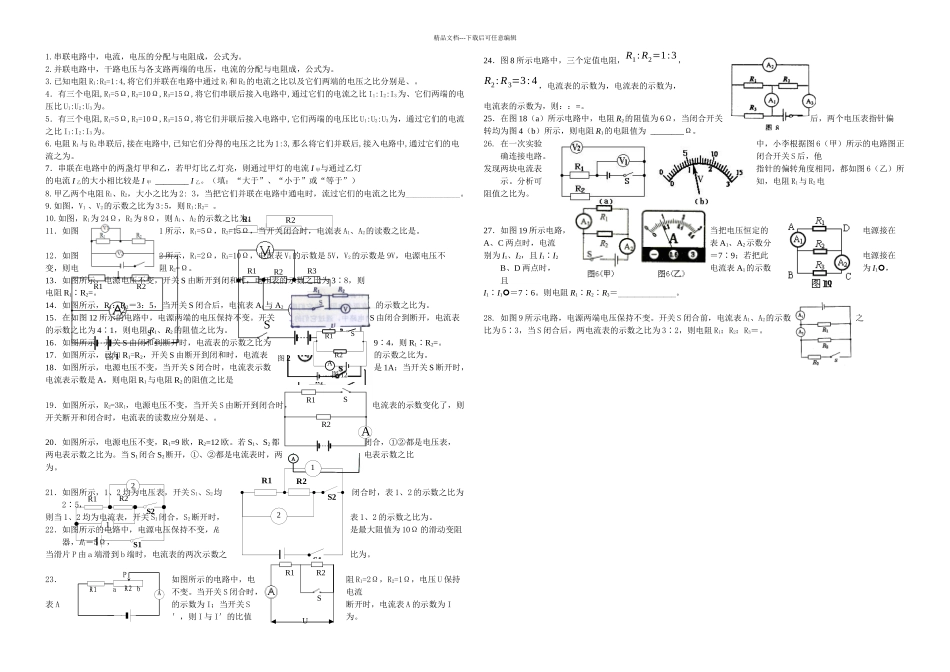

A11A22R1R2V 图 2R11R22SR3R1S21R2图 1图 12R2R1SAR1SR2A 12R1R2S1S221R1R2S1S2R1AR2abPR1R2SU精品文档---下载后可任意编辑1.串联电路中，电流，电压的分配与电阻成，公式为。2.并联电路中，干路电压与各支路两端的电压，电流的分配与电阻成，公式为。3.已知电阻 R1:R2=1:4,将它们并联在电路中通过 R1和 R2的电流之比以及它们两端的电压之比分别是、。4．有三个电阻,R1=5Ω,R2=10Ω,R3=15Ω,将它们串联后接入电路中,通过它们的电流之比 I1:I2:I3为、它们两端的电压比 U1:U2:U3为。5．有三个电阻,R1=5Ω,R2=10Ω,R3=15Ω,将它们并联后接入电路中,它们两端的电压比 U1:U2:U3为，通过它们的电流之比 I1:I2:I3为。6.电阻 R1与 R2串联后,接在电路中,已知它们分得的电压之比为 1:3,那么将它们并联后,接入电路中,通过它们的电流之为。7．串联在电路中的两盏灯甲和乙，若甲灯比乙灯亮，则通过甲灯的电流 I 甲与通过乙灯的电流 I 乙的大小相比较是 I 甲 ________ I 乙。（填：“大于”、“小于”或“等于”）8.甲乙两个电阻 R1、R2，大小之比为 2: 3，当把它们并联在电路中通电时，流过它们的电流之比为_____________。9.如图，V1 、V2的示数之比为 3:5，则 R1:R2= 。10.如图，R1为 24Ω，R2为 8Ω，则 A1、A2的示数之比为。11．如图1 所示，R1=5Ω，R2=15Ω，当开关闭合时，电流表 A1、A2的读数之比是。12．如图2 所示，R1=2Ω，R3=10Ω，电压表 V1的示数是 5V，V2的示数是 9V，电源电压不变，则电阻 R2=Ω。13．如图所示，电源电压不变，开关 S 由断开到闭和时，电压表的示数之比为 3∶8，则电阻 R1∶R2=。14．如图所示，R1：R2＝3：5，当开关 S 闭合后，电流表 A1与 A2的示数之比为。15．在如图 12 所示的电路中，电源两端的电压保持不变。开关S 由闭合到断开，电流表的示数之比为 41∶ ，则电阻 R1、R2的阻值之比为。16．如图所示，开关 S 由闭和到断开时，电流表的示数之比为9∶4，则 R1∶R2=。17．如图所示，已知 R1=R2，开关 S 由断开到闭和时，电流表的示数之比为。18．如图所示，电源电压不变，当开关 S 闭合时，电流表示数是 1A；当开关 S 断开时，电流表示数是 A，则电阻 R1与电阻 R2的阻值之比是19．如图所示，R2=3R1，电源电压不变，当开关 S 由断开到闭合时，电流表的示数变化了，则开关断开和闭合时，电流表的读数应分别是、。20．如图所示，电源电压不变，R1=9 欧...
