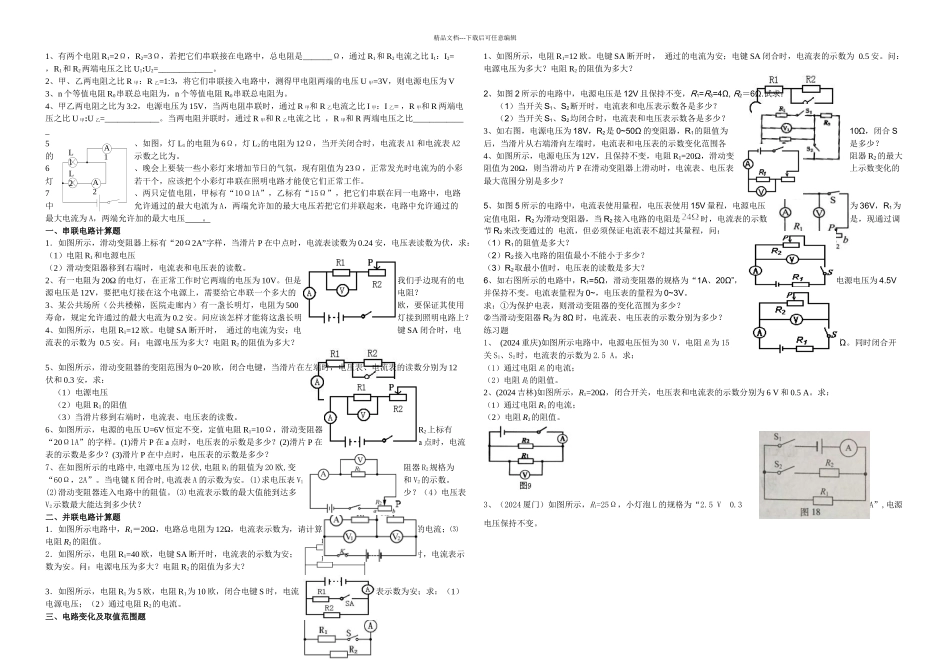

A1A2L1L2图 2精品文档---下载后可任意编辑1、有两个电阻 R1=2Ω，R2=3Ω，若把它们串联接在电路中，总电阻是_______Ω，通过 R1和 R2电流之比 I1：I2= ，R1和 R2两端电压之比 U1:U2=_____________。2、甲、乙两电阻之比 R 甲：R 乙=1:3，将它们串联接入电路中，测得甲电阻两端的电压 U 甲=3V，则电源电压为 V3、n 个等值电阻 R0串联总电阻为，n 个等值电阻 R0串联总电阻为。4、甲乙两电阻之比为 3:2，电源电压为 15V，当两电阻串联时，通过 R 甲和 R 乙电流之比 I 甲：I 乙= ，R 甲和 R 两端电压之比 U 甲:U 乙=_____________。当两电阻并联时，通过 R 甲和 R 乙电流之比 ，R 甲和 R 两端电压之比_____________5、如图，灯 L1的电阻为 6Ω，灯 L2的电阻为 12Ω，当开关闭合时，电流表 A1 和电流表 A2的示数之比为。6、晚会上要装一些小彩灯来增加节日的气氛，现有阻值为 23Ω，正常发光时电流为的小彩灯若干个，应该把个小彩灯串联在照明电路才能使它们正常工作。7、两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω”，把它们串联在同一电路中，电路中允许通过的最大电流为 A，两端允许加的最大电压若把它们并联起来，电路中允许通过的最大电流为 A，两端允许加的最大电压 。一、串联电路计算题1．如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片 P 在中点时，电流表读数为 0.24 安，电压表读数为伏，求：（1）电阻 R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。2、有一电阻为 20Ω 的电灯，在正常工作时它两端的电压为 10V。但是我们手边现有的电源电压是 12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？3、某公共场所（公共楼梯，医院走廊内）有一盏长明灯，电阻为 500欧，要保证其使用寿命，规定允许通过的最大电流为 0.2 安。问应该怎样才能将这盏长明灯接到照明电路上？4、如图所示，电阻 R1=12 欧。电键 SA 断开时， 通过的电流为安；电键 SA 闭合时，电流表的示数为 0.5 安。问：电源电压为多大？电阻 R2的阻值为多大？5、如图所示，滑动变阻器的变阻范围为 0~20 欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为 12伏和 0.3 安，求：（1）电源电压（2）电阻 R1的阻值（3）当滑片移到右端时，电流表、电压表的读数。6、如图所示，电源的电压 U=6V 恒定不变，定值电阻 R1=10Ω，滑动变阻器R2上标有“20Ω1A...
