欧姆定律综合计算题

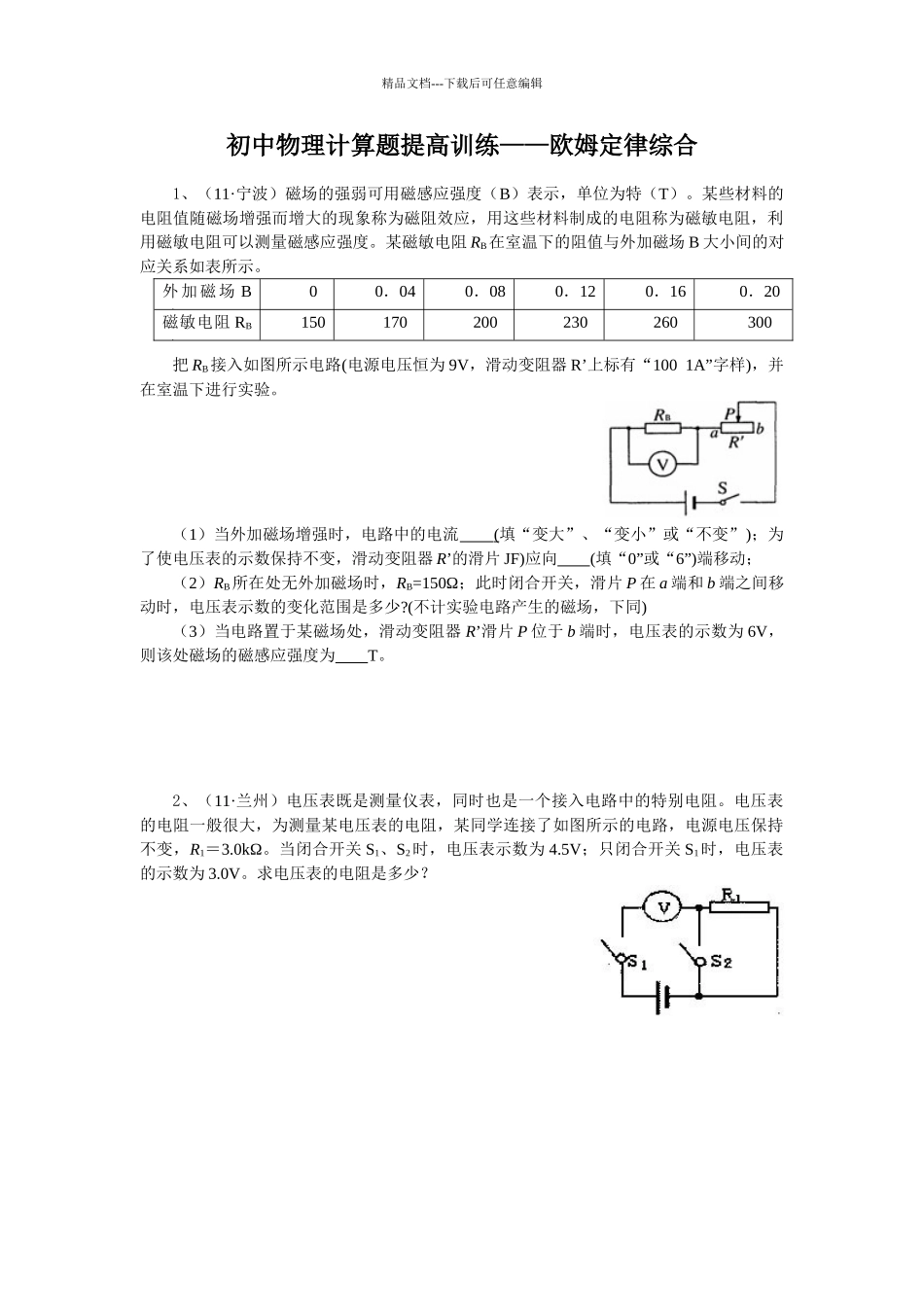

欧姆定律综合计算题_第1页
1/10
欧姆定律综合计算题_第2页
2/10
欧姆定律综合计算题_第3页
3/10
精品文档---下载后可任意编辑初中物理计算题提高训练——欧姆定律综合1、(11·宁波)磁场的强弱可用磁感应强度(B)表示,单位为特(T)。某些材料的电阻值随磁场增强而增大的现象称为磁阻效应,用这些材料制成的电阻称为磁敏电阻,利用磁敏电阻可以测量磁感应强度。某磁敏电阻 RB在室温下的阻值与外加磁场 B 大小间的对应关系如表所示。外 加 磁 场 B/T00.040.080.120.160.20磁敏电阻 RB/Ω150170200230260300把 RB接入如图所示电路(电源电压恒为 9V,滑动变阻器 R’上标有“100 1A”字样),并在室温下进行实验。(1)当外加磁场增强时,电路中的电流 ( 填“变大”、“变小”或“不变”);为了使电压表的示数保持不变,滑动变阻器 R’的滑片 JF)应向 (填“0”或“6”)端移动;(2)RB所在处无外加磁场时,RB=150Ω;此时闭合开关,滑片 P 在 a 端和 b 端之间移动时,电压表示数的变化范围是多少?(不计实验电路产生的磁场,下同)(3)当电路置于某磁场处,滑动变阻器 R’滑片 P 位于 b 端时,电压表的示数为 6V,则该处磁场的磁感应强度为 T。2、(11·兰州)电压表既是测量仪表,同时也是一个接入电路中的特别电阻。电压表的电阻一般很大,为测量某电压表的电阻,某同学连接了如图所示的电路,电源电压保持不变,R1=3.0kΩ。当闭合开关 S1、S2时,电压表示数为 4.5V;只闭合开关 S1时,电压表的示数为 3.0V。求电压表的电阻是多少?精品文档---下载后可任意编辑3、(11·安徽)实验室有一种小量程的电流表叫毫安表,用符号表示,在进行某些测量时,其电阻不可忽略。在龟路中,我们可以把毫安表看成一个定值电阻,通过它的电流可以从表盘上读出。利用图示电路可以测量一个毫安表的电阻,电源的电阻不计R1=140Ω,R2=60Ω。当开关 S1闭合、S2断开时,毫安表的读数为 6 mA;当 S1、S2均闭合时,毫安表的读数为 8 mA。求毫安表的电阻 RA和电源的电压 U。4、(11·呼和浩特)如图所示,R1=R2=R4=R5=5。当 ab 两端加 5V 电压时,用电压表测得 cd 两端的电压为 4V。求 R3的阻值。5、(11·襄阳)某课外活动小组需要对两个定值电阻 R1、R2和一只滑动变阻器 R3的电阻进行测量,将这些元件连成如图所示的电路。闭合 S1,断开 S2,将滑动变阻器的阻值调到最大时,电流表的读数为 0.2A,电压表的示数为 2V;若将 S1、S2都闭合,将滑动变阻器的阻值调到 0 时,电压表的示数为 6V,电流表...
