正式课程设计——路基路面

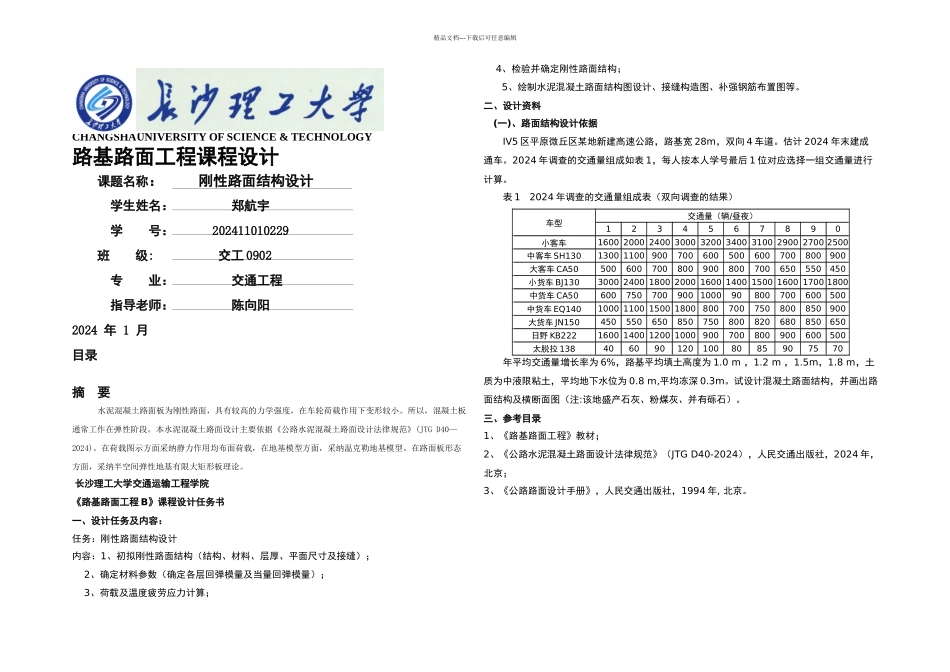

精品文档---下载后可任意编辑CHANGSHAUNIVERSITY OF SCIENCE & TECHNOLOGY路基路面工程课程设计课题名称： 刚性路面结构设计学生姓名： 郑航宇学 号： 202411010229班 级: 交工 0902专 业： 交通工程指导老师： 陈向阳2024 年 1 月目录摘 要水泥混凝土路面板为刚性路面，具有较高的力学强度，在车轮荷载作用下变形较小。所以，混凝土板通常工作在弹性阶段。本水泥混凝土路面设计主要依据《公路水泥混凝土路面设计法律规范》(JTG D40—2024)。在荷载图示方面采纳静力作用均布面荷载，在地基模型方面，采纳温克勒地基模型。在路面板形态方面，采纳半空间弹性地基有限大矩形板理论。 长沙理工大学交通运输工程学院《路基路面工程 B》课程设计任务书一、设计任务及内容：任务：刚性路面结构设计内容：1、初拟刚性路面结构（结构、材料、层厚、平面尺寸及接缝）； 2、确定材料参数（确定各层回弹模量及当量回弹模量）； 3、荷载及温度疲劳应力计算； 4、检验并确定刚性路面结构； 5、绘制水泥混凝土路面结构图设计、接缝构造图、补强钢筋布置图等。二、设计资料 (一)、路面结构设计依据IV5 区平原微丘区某地新建高速公路，路基宽 28m，双向 4 车道。估计 2024 年末建成通车。2024 年调查的交通量组成如表 1，每人按本人学号最后 1 位对应选择一组交通量进行计算。表 1 2024 年调查的交通量组成表（双向调查的结果）车型交通量（辆/昼夜）1234567890小客车1600 2000 2400 3000 3200 3400 3100 2900 2700 2500中客车 SH1301300 1100900700600500600700800900大客车 CA50500600700800900800700650550450小货车 BJ1303000 2400 1800 2000 1600 1400 1500 1600 1700 1800中货车 CA50600750700900100090800700600500中货车 EQ1401000 1100 1500 1800800700750800850900大货车 JN150450550650850750800820680850650日野 KB2221600 1400 1200 1000900700800900600500太脱拉 1384060901201008085907570年平均交通量增长率为 6%，路基平均填土高度为 1.0 m ，1.2 m ，1.5m，1.8 m，土质为中液限粘土，平均地下水位为 0.8 m,平均冻深 0.3m。试设计混凝土路面结构，并画出路面结构及横断面图（注:该地盛产石灰、粉煤灰、并有砾石）。三、参考目录 1、《路基路面工程》教材； 2、《公路水泥混凝土路面设计法律规范》（JTG D40-2024），人民交通出版社，2024 年，北京； 3、...
