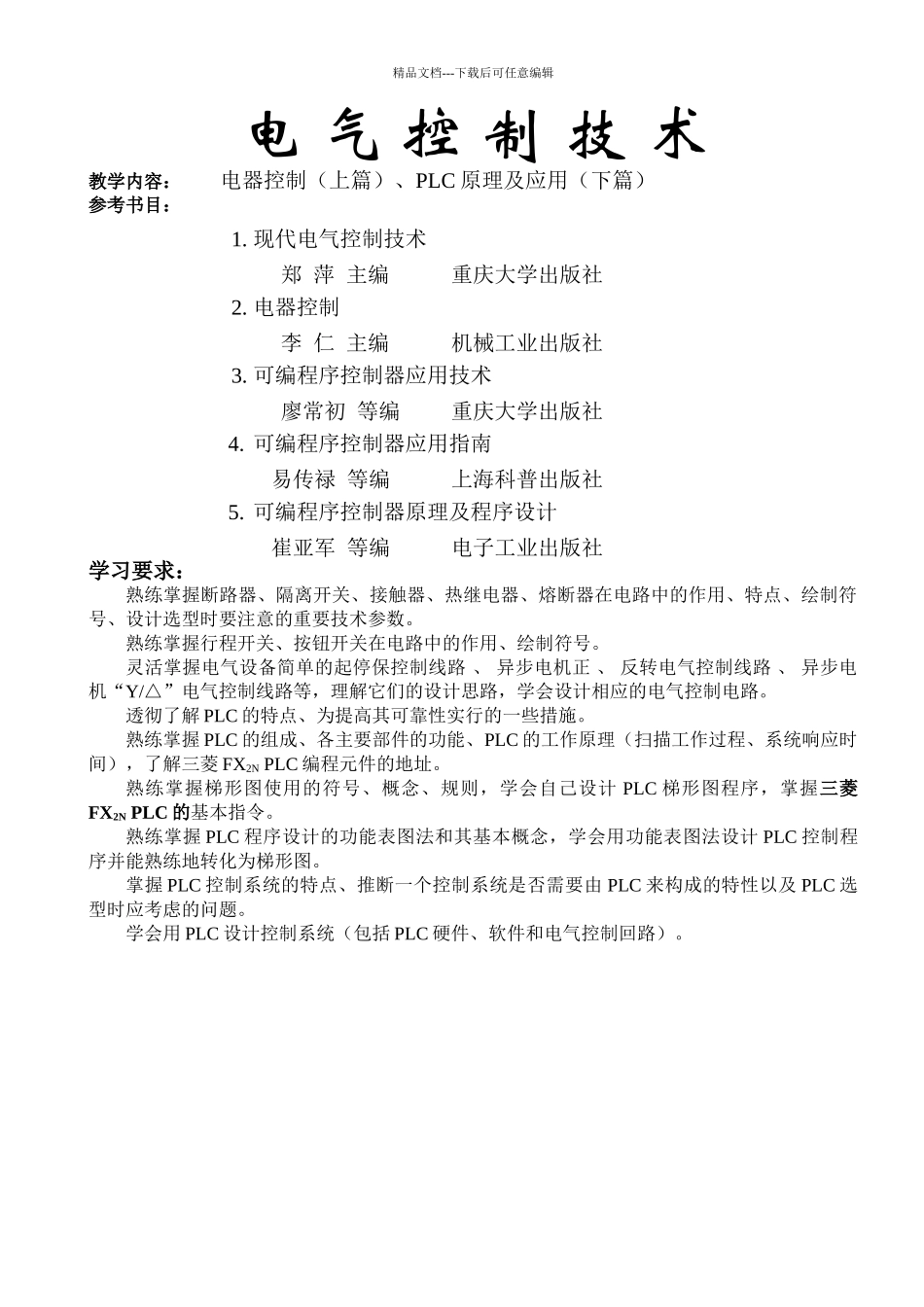

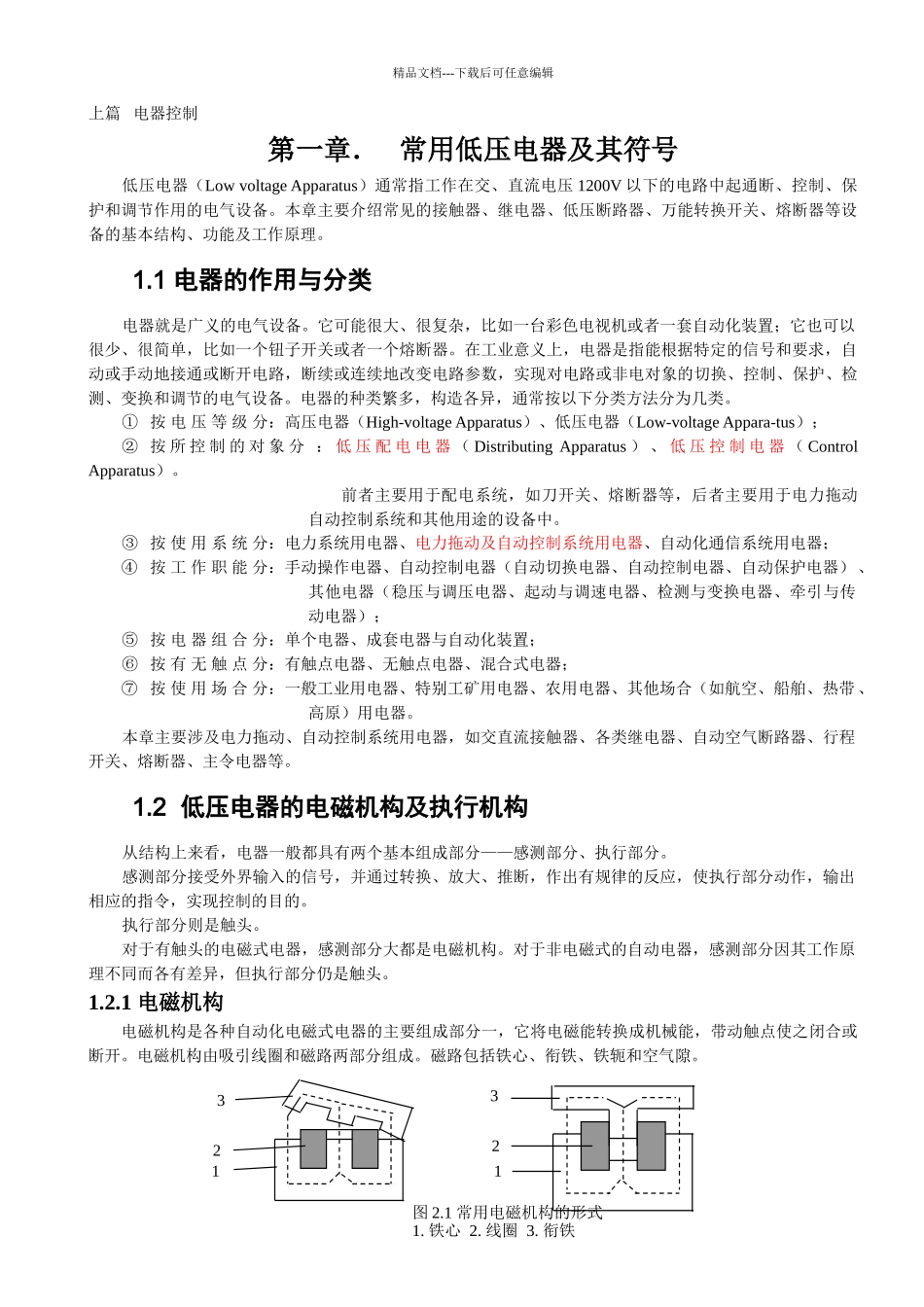

精品文档---下载后可任意编辑电 气 控 制 技 术教学内容：电器控制（上篇）、PLC 原理及应用（下篇）参考书目：1. 现代电气控制技术郑 萍 主编重庆大学出版社2. 电器控制李 仁 主编机械工业出版社3. 可编程序控制器应用技术廖常初 等编重庆大学出版社4. 可编程序控制器应用指南 易传禄 等编上海科普出版社5. 可编程序控制器原理及程序设计崔亚军 等编电子工业出版社学习要求：熟练掌握断路器、隔离开关、接触器、热继电器、熔断器在电路中的作用、特点、绘制符号、设计选型时要注意的重要技术参数。熟练掌握行程开关、按钮开关在电路中的作用、绘制符号。灵活掌握电气设备简单的起停保控制线路 、 异步电机正 、 反转电气控制线路 、 异步电机“Y/△”电气控制线路等，理解它们的设计思路，学会设计相应的电气控制电路。透彻了解 PLC 的特点、为提高其可靠性实行的一些措施。熟练掌握 PLC 的组成、各主要部件的功能、PLC 的工作原理（扫描工作过程、系统响应时间），了解三菱 FX2N PLC 编程元件的地址。熟练掌握梯形图使用的符号、概念、规则，学会自己设计 PLC 梯形图程序，掌握三菱FX2N PLC 的基本指令。熟练掌握 PLC 程序设计的功能表图法和其基本概念，学会用功能表图法设计 PLC 控制程序并能熟练地转化为梯形图。掌握 PLC 控制系统的特点、推断一个控制系统是否需要由 PLC 来构成的特性以及 PLC 选型时应考虑的问题。学会用 PLC 设计控制系统（包括 PLC 硬件、软件和电气控制回路）。312精品文档---下载后可任意编辑上篇 电器控制第一章． 常用低压电器及其符号低压电器（Low voltage Apparatus）通常指工作在交、直流电压 1200V 以下的电路中起通断、控制、保护和调节作用的电气设备。本章主要介绍常见的接触器、继电器、低压断路器、万能转换开关、熔断器等设备的基本结构、功能及工作原理。1.1 电器的作用与分类电器就是广义的电气设备。它可能很大、很复杂，比如一台彩色电视机或者一套自动化装置；它也可以很少、很简单，比如一个钮子开关或者一个熔断器。在工业意义上，电器是指能根据特定的信号和要求，自动或手动地接通或断开电路，断续或连续地改变电路参数，实现对电路或非电对象的切换、控制、保护、检测、变换和调节的电气设备。电器的种类繁多，构造各异，通常按以下分类方法分为几类。① 按 电 压 等 级 分：高压电器（High-voltage Apparatus）、低压电器（...
